ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

АНГАРСКАЯ ГОСУДАРСТВЕННАЯ ТЕХНИЧЕСКАЯ АКАДЕМИЯ

КАФЕДРА МАШИН И АППАРАТОВ ХИМИЧЕСКИХ ПРОИЗВОДСТВ

КУРСОВОЕ ПРОЕКТИРОВАНИЕ

по процессам и аппаратам химической технологии на тему:

«Спроектировать ректификационную установку для разделения

бензол – толуол»

Проектировал студент

гр. Мху – 06 – 1

Руководитель проекта

Подоплелов Е. В.

Ангарск, 2009

СОДЕРЖАНИЕ

1 ТЕХНОЛОГИЧЕСКАЯ СХЕМА

2 ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ АППАРАТА

2.1 Материальный баланс колонны

2.2 Пересчет массовых долей

2.3 Расчет рабочего флегмового числа

2.4 Расчет физико-химических параметров процесса колонны

2.5 Определение диаметра колонны

2.6 Определение тангенса угла наклона

2.7 Определение высоты колонны

2.8 Гидравлический расчет колонны

2.9 Расчет патрубков

2.10 Расчет кипятильника

СПИСОК ЛИТЕРАТУРЫ

1 ТЕХНОЛОГИЧЕСКАЯ СХЕМА

Ректификация – частичное или полное разделение гомогенных жидких смесей на компоненты в результате различия их летучести и противоточного взаимодействия жидкости, получаемой при конденсации паров, и пара, образующегося при перегонке.

Ректификация широко распространена в химической технологии и применяется для получения разнообразных продуктов в чистом виде, а также для разделения газовых смесей после их сжижения (разделение воздуха на кислород и азот, разделение углеводородных газов и др.).

Процесс ректификации не применяется при разделении чувствительных к повышенным температурам веществ, при извлечении ценных продуктов или вредных примесей из сильно разбавленных растворов, разделении смесей близкокипящих компонентов.

Технологическая схема процесса ректификации представленная на рис.1.

Исходную смесь из промежуточной емкости-1 центробежным насосом-2 подают в теплообменник-3, где подогревают до температуры кипения и подают в колонну на ту тарелку, где кипит смесь того же состава х_F, т.е. на верхнюю тарелку нижней исчерпывающей части колонны. Верхняя часть колонны называется укрепляющей по легколетучему компоненту.

Внутри ректификационной колонны-4 расположены контактные устройства в виде тарелок или насадки. Снизу вверх по колонне движется пар, поступающий из выносного куба – испарителя (кипятильника)-5 (куб – испаритель может размещаться и непосредственно под колонной). На каждой тарелки происходит частичная конденсация пара труднолетучего компонента и за счет конденсации – частичное испарение легколетучего компонента. Начальный состав пара примерно равен составу кубового остатка х_W, т.е. обеднен легколетучим компонентом. Таким образом, пар, выходящий из куба – испарителя и представляющий собой почти чистый труднолетучий компонент, по мере движения вверх обогащается легколетучим компонентом и покидает колонну в виде почти чистого пара легколетучего компонента. Для полного обогащения верхнюю часть колонны орошают в соответствии с заданным флегмовым числом жидкостью (флегмой) состава х_Р, получаемой в дефлегматоре-6 путем конденсации пара, выходящего из колонны. Пар конденсируется в дефлегматоре, охлаждаемом водой. Часть конденсата выводится из дефлегматора в виде готового продукта разделения – дистиллята, который охлаждается в теплообменнике-7 и направляется в промежуточную емкость-8. Флегма, стекая по колонне и взаимодействуя с паром, обогащается труднолетучим компонентом.

Из куба – испарителя отводят нижний продукт или кубовый остаток.

И з кубовой части колонны насосом-9 непрерывно выводится кубовая жидкость – продукт, обогащенный труднолетучим компонентом, который охлаждается в теплообменнике-10 и направляется в емкость-11.

Рис. 1. Технологическая схема ректификационной установки

2. 2 ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ АППАРАТА

   2. 2.1 Материальный баланс колонны

Производительность колонны по дистилляту Р и кубовому остатку W определяется из уравнений материального баланса:

,

где F, Р, W – расход исходной смеси, дистиллята, кубового остатка, кг/с;

Х_F, Х_Р, Х_W – концентрация низкокипящего компонента в исходной смеси, кубовой остатке и дистилляте.

F = 10000 кг/ч = 2,78 кг/с

= 1,26 кг/с

W = 2,78 – 1,26 = 1,52 кг/с

1. 2.2 Пересчет массовых долей

Пересчет массовых долей в мольные:

,

где M_A и M_Б – молярные массы низкокипящего (бензол) и высококипящего (толуол) компонентов, кг/кмоль.

2. 2.3 Расчет рабочего флегмового числа

Для технологического расчета ректификационной колонны необходимо построить равновесную зависимость между жидкостью и паром для смеси в координатах У–X и t–X,У.

Определяем минимальное флегмовое число:

– концентрация легколетучего компонента в паре, находящегося в равновесии с исходной смесью X_F (графика У–X). = 70,5 %

Рабочее флегмовое число определяется как ,

где β – коэффициент избытка флегмы (β = 1,02÷3,5).

Определяется рабочее флегмовое число R, отрезок B, число теоретических тарелок в колонне n_T, путем вписывания «ступенек» между равновесной и рабочими линиями. Рабочие линии строятся для каждого отрезка . Результаты расчетов заносим в таблицу 2.

Таблица 2

Строится график в координатах и из точки минимума на кривой определяется оптимальное рабочее флегмового число R: R_опт = 2,2 при

1. 2.4 Расчет физико-химических параметров процесса колонны

Средние массовые расходы жидкости для верхней и нижней частей колонны определяются из соотношений:

L^B = P · R = Ф = 4421 · 2,2 = 9726,2 кг/ч

L^H = Ф + F = P · R + F = 9726,2 + 10000 = 19726,2 кг/ч

Средний расход пара по колонне постоянен:

G = P · (R + 1) = 4421 · (2,2 + 1) = 14147,2 кг/ч

средние концентрации жидкости:

средние концентрации пара:

где ; ; (график Х-У).

По диаграмме при средних концентрациях пара и жидкости определяются средние температуры пара, °С:

1. средние мольные массы жидкости:

;

1. средние мольные массы пара:

;

1. средние плотности пара:

;

,

1. средние плотности жидкости:

; ,

где ρ₁ и ρ₂ – плотности массы соответственно низкокипящего и высококипящего компонентов при температурах = 88,5ºС и = 103ºС

и – среднее массовые концентрации жидкости вверху и внизу колонны:

; ,

; = 800 кг/м³

; = 787,4 кг/м³

1. средние вязкости пара:

;

где и – среднее мольные массы пара в верху и низу колонны, кг/кмоль;

и – вязкости низкокипящего и высококипящего компонентов паровой смеси при температурах и , мПа·с

, 0,92 · 10^-2 мПа·с;

, 0,923· 10^-2 мПа·с

1. средние вязкости жидкости:

,

где и – вязкости НК и ВК компонентов жидкости при , мПа·с (табл. 2).

;

;

1. 2.5 Определение диаметра колонны

Рабочая скорость пара для насадочной колонны:

,

где ρ_п и ρ_ж – плотность пара и жидкости.

Насадка – Кольца Рашига 25х25х3.

f=200м²/м³

Е=0,74 м²/м³

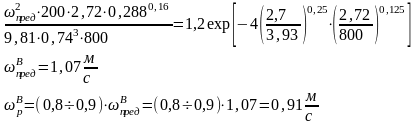

Низ колонны:

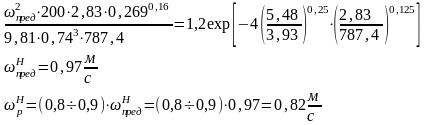

Верх колонны:

Диаметр колонны рассчитывают отдельно для верхней и нижней частей колонны:

Рассчитанные диаметры верхней и нижней частей колонны отличаются друг от друга на 3,5% < 10%, принимаем колонну одного диаметра, равного: D=1600 мм.

Принимаю d аппарата равным 1600 мм с насыпной насадкой, перераспределительными тарелками типа ТСН-ll (ОСТ 26-705-73) и распределительной тарелкой типа ТСН-lll (ОСТ 26-705-73).

Рабочая скорость пара в колонне при выбранном диаметре:

2. 2.6 Определение тангенса угла наклона

Коэффициент массопередачи зависит от угла наклона кривой равновесия, причем этот угол является переменной величиной. Поэтому линию равновесия из графика Х-У (рис. 1) разбивают на равные участки вертикальными линиями, проведенными через точки Х₁ = 0,1; Х₂= 0,2 и т. д. Для каждого участка определяют тангенс угла наклона отрезка кривой равновесия:

2. 2.7 Определение высоты колонны Расчет высоты насадки методом ВЭТТ:

Действительная высота насадки:

Общая высота насадки:
