Выбираем две мельницы марки М-В 2700/850/590.

Таблица 4

Наименование	Размерность	МВ2700/850/590
Диаметр ротора	мм	2700
Номинальная скорость вращения	об/мин	590
Окружная скорость ротора	м/сек	83,5
Рабочая ширина лопаток	мм	850
Отношение ширины лопаток к диаметру ротора	-	0,32
Высота лопаток	мм	300
Количество лопаток	шт.	12
Минимальное расстояние между осями соседних мельниц при перпендикулярном их расположении к фронту	мм	-
Вес мельницы без электрооборудования	т	68,3
Маховый момент ротора	кгм2	44700
Мощность электродвигателя	квт	800
Производительность сушильного агента за мельницей	тыс.м3/ч	153
Коэффициент расхода	-	0,089
Напор для преодоления внешней сети на незапылённом потоке (при t=135 оС)	мм вод. ст.	261
Производительность	т/ч	44,0

1. Построение рассевочной кривой

Остатки на ситах определяются по формуле

,

где - коэффициент, характеризующий однородность угольных частиц;

- коэффициент, характеризующий размер фракции;

- размер фракции.

Определим значения коэффициентов при остатках на ситах и .

.

.

Таким образом, формула для определения остатка на сите определенного размера примет вид

.

		79,4187%
		60%
		55,47857%
		22%
		7,363211%
		2,124832%
		0,545924%
		0,126867%
		0,026969%
		0,005289%
		0,000963%
		0,000164%

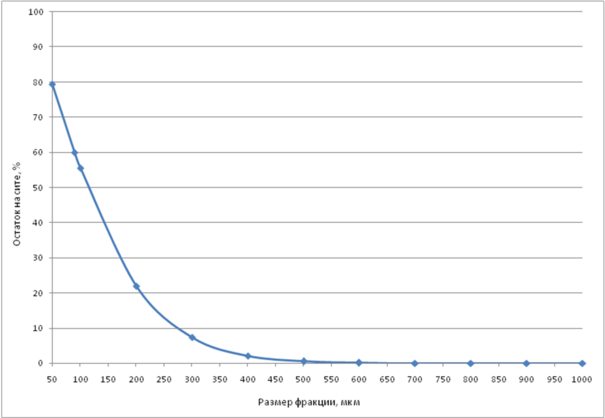

Рассевочная кривая приведена на рис. 3.

Рис. 3. Рассевочная кривая

1. Определение расхода сушильного агента при нормативных и измененных значениях топлива

При нормативных значениях.

Тепловой баланс пылеприготовительной установки составляется на 1 кг сырого топлива.

Граничными сечениями для составления теплового баланса и расчета количества сушильного агента являются в начале установки: по топливу — течка сырого угля; по сушильному агенту — сечение трубопровода, подводящего агент к мельнице; в конце установки для систем, имеющих мельничные вентиляторы, — вентилятор; при работе установки под наддувом при отсутствии мельничного вентилятора — сечение за сепаратором.

Начальные значения величин обозначаются индексом 1, а конечные — индексом 2.

Выбор расчетных параметров, входящих в тепловой баланс, производится из условия получения необходимой подсушки топлива. Факторами, определяющими выбор расчетных параметров, являются:

1) надежность установки по условиям взрывобезопасности и работы подшипников мельницы и вентилятора;

2) допустимая относительная влажность отработавшего сушильного агента, при которой отсутствует конденсация водяных паров в пылепроводах, а также обеспечивается нормальная транспортировка пыли в схемах с пылевым бункером;

3) соответствие между равновесной влажностью топлива, относительной влажностью сушильного агента и его температурой;

4) рекомендуемые скорости сушильного агента в отдельных элементах мельничной установки;

5) рекомендуемые количества первичного воздуха.

Для определения расхода сушильного агента определим значения приходных и расходных статей теплового баланса и выразим из уравнения теплового баланса пылеприготовительной установки расход сушильного агента.

Уравнение теплового баланса пылеприготовительной установки имеет вид

.

Статьи теплового баланса:

Приходные статьи:

1. Физическая теплота сушильного агента

,

где - количество сушильного агента на 1 кг сырого топлива, подаваемого к входному сечению пылесистемы; ккал/(кг∙°С) - теплоемкость сушильного агента перед системой; - начальная температура сушильного агента.

1. Теплота, выделяющаяся в результате работы мелющих органов

ккал/кг,

где - коэффициент, учитывающий долю энергии, превращаемой в теплоту в процессе размола; - удельный расход энергии на размол топлива, принимаем 8,8кВт ч/т – принимается из таблицы.

1. Физическая теплота присосанного холодного воздуха

,

где - коэффициент, учитывающий присос холодного воздуха; - теплоемкость холодного воздуха; - температура холодного воздуха.

Расходные статьи:

1. Теплота, затрачиваемая на испарение влаги

ккал/кг,

где кг/кг – количество влаги, испаренной из 1 кг сырого топлива; - влажность пыли; - температура сушильного агента на выходе из установки; - температура топлива.

1. Теплота, уносимая с уходящим из установки сушильным агентом

,

где ккал/(кг∙°С) - теплоемкость сушильного агента, покидающего установку.

1. Теплота, затрачиваемая на подогрев топлива

ккал/кг,

где ккал/(кг∙°С) - теплоемкость сухой массы топлива;

1. Потери теплоты в окружающую среду

ккал/кг,

где тыс. ккал/ч - потери теплоты в окружающую среду; т/ч - расчетная производительность пылесистемы по сырому топливу.

Подставляя полученные значения в уравнение теплового баланса пылеприготовительной установки, определим количество сушильного агента на 1 кг сырого топлива

кг/кг.

Плотность воздуха при температуре 220 °С

м^3/кг.

Расход сушильного агента при нормативных значениях топлива составляет

1. Определение удельного расхода электроэнергии на размол топлива

Удельный расход электроэнергии на размол и пневмотранспорт:

где N_тл – мощность, потребляемая М-В на размол и пневмотранспорт,

В_р =44т/ч – расчётная производительность мельницы.

Объёмное количество влажного сушильного агента в конце установки:

где γ_0в =1,285кг/нм³ – удельный вес влажного воздуха, при влагосодержании d_{вл в} =10г/кг.

Производительность М-В по газовоздушной смеси находиться по формуле:

где V_вл.в –объёмное количество влажного сушильного агента в конце установки.

Мощность потребляемая М-В на незапылённом потоке:

где η=0,32 – к.п.д. М-В, принимается из рис. 4.16, η= 0,92 – к.п.д. электродвигателя, V_м-в – производительность мельницы по газовоздушной смеси, H_{в1 полн.} – полный напор, развиваемый вентилятором на незапылённом воздухе.

Полный напор, развиваемый вентилятором на незапылённом потоке:

где ψ = 0,45 – коэффициент напора, определяется по рис. 4.16, γ=1/ρ_В=1/0,972=1,029кг/м³ – удельный вес сушильного агента в конце установки при t = 90 ^оС, u=83,5 м/сек – окружная скорость ротора, из табл. 5.

Мощность, потребляемая М-В на размол и пневмотранспорт :

где N_в – мощность потребляемая М-В на незапылённом потоке, μ’_се – концентрация топлива перед сепаратором с учётом кратности циркуляции.

Концентрация топлива перед сепаратором с учётом кратности циркуляции:

Где К_ц =4 – кратность циркуляции.

Заключение

В курсовом проекте определен расход Ирша-Бородинского угля на котел Е-320-140 при нормативных и измененных показателях топлива, определен типоразмер мельницы, построена рассевочная кривая и определен расход сушильного агента при нормативных и измененных показателях топлива. При увеличении зольности и влажности топлива возрастают потери теплоты, расход топлива и расход сушильного агента, снижается удельный расход энергии на размол топлива.
