где Q_HC - подача насосной станции, л/с, равная 77,81 л/с;

Q_пож -расход воды на тушение пожаров, л/с, равный бОл/с;

Q_ВБ - подача воды от водонапорной башни, л/с, равная 11,13 л/с. Тогда по формуле (3.3) получим:

= 77,8 1 + 20 + 40 + 1 1,1 3 = 1 48,94 л/с.

3.2.1 Гидравлический расчет

Задаемся материалом труб - принимаем асбестоцементные трубы.

При заданных диаметрах труб предварительно намечаем распределение потоков воды по отдельным участкам сети. Распределение потоков должно соответствовать принципу подачи воды по наикратчайшему пути транзитных расходов для питания удаленных районов, а также взаимозаменяемости отдельных участков при аварии.

Далее определяем потери напора на участках колец по следующей формуле.

h = S·q² ,м (3.4)

где q - расход на участке, л/с;

S - сопротивление линии,

S=S₀·l, (3.5)

где sq- удельное сопротивление, принимаемое по [4]; 1 - длина участка, м.

Величина S считается для каждого участка один раз и при дальнейших расчетах считается постоянной, проверяется при достижении Л h допустимой величины.

После определения потерь напора, по данным предварительного распределения, вычисляют величину невязки одновременно во всех кольцах; если их величины больше допустимых, вычисляют поправочный расход для каждого кольца по формуле:

(3.6)

Поправочный расход получает знак, который имела невязка в этом кольце. Так как направление поправочного расхода всегда противоположно по направлению невязки, то следует соблюдать правила:

1. при положительном знаке у поправочного расхода он прибавляется к расходам участков, имеющих направление движения воды против часовой стрелки и наоборот;

1. При отрицательном знаке у поправочного расхода последний увеличивает расчетные расходы участков с движением воды по часовой стрелке и наоборот;

2. на участках, смежных для отдельных колец, поправочные расходы складываются с учетом их знаков и направлений

4. График пьезометрических линий

На основании расчета работы сети на случай максимального хозяйственно-питьевого расхода плюс пожар строится график пьезометрических линий. Построение осуществляется от точки пожара, которая для обеспечения в ней необходимого напора (10 м, п.2.30 [I]) потребует наиболее полного напора насосов П подъема.

Точкой пожара назначается точка 9, как наиболее высоко расположенная и удаленная от водонапорной башни.

Для построения графика пьезометрических линий выбираем контур сети по направлению НС-ДТ таким образом, чтобы в этот контур вошла точка пожара (НС-1-2-3-4-5-11-10-9-8). Промпредприятие в нашем случае не может войти в этот контур.

По принятому контуру сети на графике строим контур земли в масштабах: вертикальный-1:10000; горизонтальный- 1:500.

Для построения пьезометрических линий необходимо найти потери напора на участках НС-1 и 6-14.

4.1 Расчет водоводов

Расчет водоводов сводится к определению потерь напора в них. Потери напора определяются по формуле:

h=i·l, м, (4.1)

где i - гидравлический уклон, принимаемый по [4];

1 - длина водовода.

На участке НС-1 наибольший расход, равный 148,94 л/с, имеет место при подаче максимального хозяйственно-питьевого расхода плюс пожар. На этом участке намечаются к прокладке два водовода и ведется расчет на пропуск одним водоводом 50 %полного расхода, т.е. 74,47 л/с.

Длина водовода 175 м. Диаметр принимаем равный 300 мм. По табл.1У [4] определяем уклон водовода, i =0,005, тогда потери напора составят:

h = 0,005 · 175 = 0,87 м.

При переходе через реку, на участке 6-14, принимаем к работе два водовода с расходом по каждому при хозяйственно-питьевом расходе плюс пожар 36,49 л/с. В этом случае длина участка равна 185 м, диаметр равен 250 мм, i =0,003.

Потери напора на этом участке равны:

h = 0,003 -185 = 0,56 м.

4.2 Построение пьезометрических линий

Для случая максимального хозяйственно-питьевого расхода плюс пожар построение начинаем с точки пожара (точка 9). В соответствии с п. 2.30 [1] свободный напор при тушении пожара должен быть не менее 10м.

Пьезометрическая отметка точки 9 складывается из отметки поверхности земли и свободного напора. Пьезометрическая отметка следующей точки определяются как сумма или разность (в зависимости от направления потока) известной пьезометрической отметки предыдущей точки (обе точки должны находиться на одном участке) и потерь напора на участке и т.д.

Пьезометрическая отметка точки 9 равна 73,5+10=83,5м;

отметка точки 8: 83,5-0,01=83,49 м;

отметка точки 10: 83,5+1,39=84,89 м;

отметка точки 11: 84,89+0,92=85,81 м;

отметка точки 5: 85,81-0,15=85,63 м;

отметка точки 4: 85,63+0,33=85,96 м;

отметка точки 3: 85,96+0,48=86,44 м;

отметка точки 2: 86,44+0,71=87,15 м;

отметка точки 1: 87,15+0,98=88,13 м;

отметка НС: 88,13+0,87=89 м.

По полученным отметкам строим график пьезометрических линий (рис. 4.1).

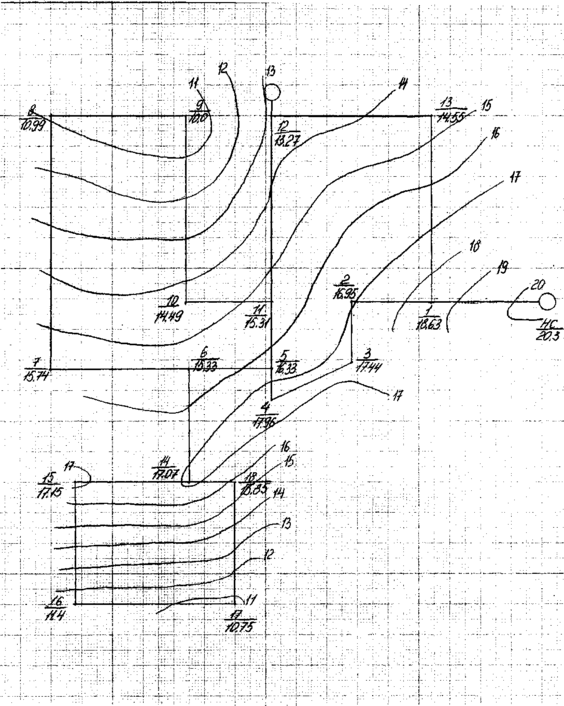

5. Линии равных свободных напоров

Построение линий равных свободных напоров позволяет определить условия работы сети на всех участках.

Таблица 5.1- Свободные напоры

Построение линий равных свободных напоров аналогично построению горизонталей на плане местности.

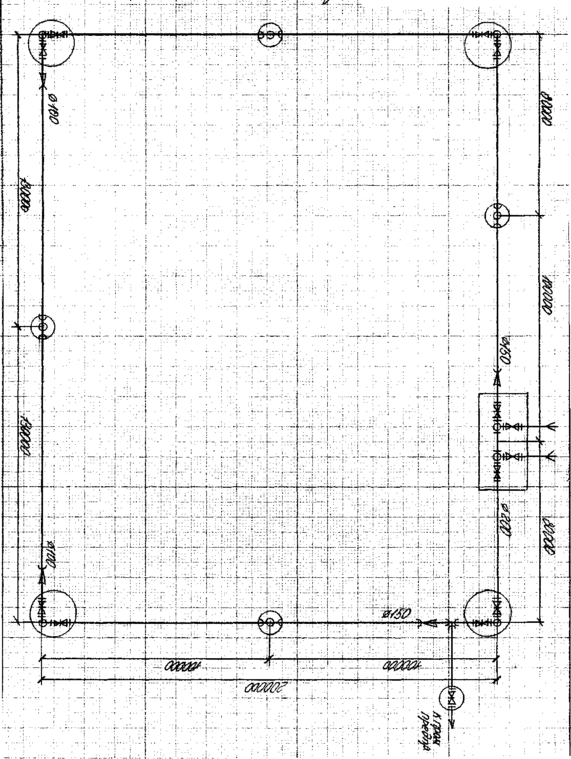

6. Деталировка сети

На контур кольца условными обозначениями наносятся арматура и фасонные чести из его узлов.

При конструировании узлов сети следует стремиться к их удешевлению и уменьшению размеров колодцев посредством рационального выбора фасонных частей и арматуры.

Выбор типа задвижек и определение их размеров следует производить в соответствии с данными главы 10 [5] и главы III раздела 6 [6].

Расстояние между пожарными гидрантами не должно превышать 150 м (п. 8.16 [1]).

Колодцы для размещения арматуры следует предусматривать сборными из типовых железобетонных элементов. Размеры камер и колодцев приведены в главе 54 раздела VII [5].

Минимальные расстояния от элементов оборудования до внутренней поверхности колодца по табл. 54.3 [5] и п. 8.63 [1] .

При определении размеров колодца следует учитывать.

1. глубина заложения труб, считая до низа, должна быть на 0,5 м больше расчетной глубины промерзания грунта (п. 8.42 [1]), для Ульяновской области глубина заложения приблизительно 2,1 м по [1, 7];

2. высота рабочей части колодца должна быть не менее 1,5 м;

3. высоту засыпки от верха покрытия колодца до поверхности земли следует определять с учетом вертикальной планировки и принимать не менее 0,5 м.

Для размещения пожарных гидрантов могут быть применены круглые колодцы диаметром 1000 мм из сборных железобетонных элементов.

Список литературы

1. СНиП 2.04.02-84. Водоснабжение. Наружные сети сооружения. М., Стройиздат.

2. СНиП П-30-76. Часть П. Нормы проектирования. Глава 30. Внутренний водопровод и канализация зданий. М., Стройиздат, 1977.

3. ВНИИГИДРОМАШ. Центробежные насосы двухстороннего входа.

4. Ф. А. Шевелев, А. Ф. Шевелев. Таблицы для гидравлического расчета водопроводных труб. М., Стройиздат, 1984.

5. Монтаж систем внешнего водоснабжения и канализации. Справочник монтажника под ред. А. К. Перешивкина. М., Стройиздат, 1988.

6. Оборудование водопроводно-канализационных сооружений. Справочник монтажника под ред. А. С. Москвитина. М., Стройиздат, 1979.

7. СНиП 2.01.01-82. Строительная климатология и геофизика. М., Стройиздат, 1983.

8. Н. Н. Абрамов. Водоснабжение. М., Стройиздат, 1982.

1. Водоснабжение населенных мест и промышленных предприятий. Справочник проектировщика под ред. И. А. Назарова. М., 1967.

2. М. В.Зацепина. Курсовое и дипломное проектирование. М., Стройиздат, 1981.
