Використання монокристалічних злитків у технології виготовлення напівпровідникових приладів і інтегральних схем сполучено з більшими втратами германія при механічній обробці (різання, шліфування, полірування). Тому в цей час широке застосування знаходять напівпровідникові монокристалічні плівки германія. Види тонких шарів на підкладки з різних матеріалів (кварцу, сапфіра, германія, кремнію), що одержали назву епітаксій них [2].

1.2 Кремній

Кремній Si – елемент IV групи Періодичної системи елементів; після кисню – найпоширеніший елемент у природі: він становить приблизно 1\4 маси земної кори. Численні сполуки кремнію входять до більшості гірських порід і мінералів. Пісок і глина, що утворять мінеральну частину ґрунту, також являють собою сполуки кремнію. Найпоширенішою сполукою цього елемента є двоокис кремнію SiО₂. Вільний двоокис кремнію зустрічається – головним чином у вигляді мінералу кварцу. Кремній у вільному стані в природі не зустрічається.

Кремній, як і германій, кристалізується в складній кубічній просторовій решітці типу алмаза. Кристалічний кремній – темно-сіра тверда й тендітна речовина з металевим блиском, хімічно досить інертне.

Кремній добре розчинний у багатьох розплавлених металах. При кімнатній температурі він хімічно стійкий. У воді не розчинний. Не реагує з багатьма кислотами в будь-якій концентрації. Однак добре розчиняється в суміші плавикової й азотної кислот. Менш інтенсивно кремній розчиняється в азотній кислоті з невеликими добавками брому або перекису водню. Кремній добре розчиняється в киплячих лугах; невеликі добавки перекису водню до киплячого водяного розчину лугу прискорюють його розчинення. Ще більш інтенсивно кремній розчиняється в розплавлених лугах.

Основними сполуками, які використаються в напівпровідниковому виробництві для одержання полікристалічного й монокристалічного кремнію, є двоокис кремнію, моноокис кремнію, тетрахлорид кремнію, полікристалічний, монокристалічний і т.д [2].

Двоокис кремнію Si₂ – кварцове скло, по зовнішньому вигляді мало відрізняється від звичайного скла й має високу хімічну стійкість до багатьом кислотам, за винятком плавикової, котра, взаємодіючи із кварцом, утворить кремнієву кислоту.

Двоокис кремнію реагує з розплавленими металами: літієм, натрієм, калієм, кальцієм, стронцієм, барієм, магнієм, алюмінієм, лантаном, церієм, кремнієм і марганцем. При високих температурах двоокис кремнію взаємодіє із твердими елементами: залізом, титаном, танталом, вольфрамом і бором, а також з газоподібним фтором.

При сплавці двоокису кремнію одержують кварцове скло, що широко застосовують при виробництві напівпровідникових матеріалів для виготовлення робочих камер, ампул і касет.

Моноокис кремнію Si у природі не зустрічається й може бути отримана відновленням двоокису при 13,50°С кремнієм або при 1500°С вуглецем. Моноокис кремнію при кімнатній температурі являє собою аморфна речовина у вигляді порошку, гранул або спечених шматочків від бежевого до чорного квітів. Навіть при високих температурах моноокис кремнію не проводить електричний струм, тому неї використають в інтегральній мікроплівковій технології для виготовлення ізоляційних покриттів, діелектричних і плівок, що просвітлюють. Моноокис кремнію знаходить застосування також світлотехнічний і оптичної промисловості.

Випускається моноокис кремнію двох категорій. Моно окис першої категорії використають для напилювання діелектричних плечей нок і шарів плівкових конденсаторів, а також для одержання ізоляційних покриттів інтегральних схем, а другої категорії – для утворення захисних шарів на напівпровідникових кристалах.

Тетрахлорид кремнію SiCl₄ одержують хлоруванням при 250—600° С технічного кремнію або одного з його сплавів – феросіліція, що містить 60—90% кремнію. При кімнатній температурі тетрахлорид кремнію являє собою прозору безбарвну рідину. Тетрахлорид кремнію добре змішується з органічними речовинами: ефіром, хлороформом, бензолом і бензином. При взаємодії з водою й у вологому повітрі він розкладається на хлористий водень і силікагель.

Полікристалічний кремній одержують двома основними способами: водневим відновленням з галоїдних сполук (хлорсиланів) і термічним розкладанням гідридів (моносилана) і випускають у вигляді стрижнів, діаметр яких залежить від подальшого застосування. Стрижні великого діаметра (до 100 мм) використають для мірних завантажень у тиглі установок при вирощуванні монокристалічного кремнію по методу Чохральского, а малого (до 40 мм) – як заготівлі для бестигельної зонної плавки.

Монокристалічний кремній одержують із полікристалічного вирощуванням з розплаву по методу Чохральского або бестигельною зонною плавкою. Перший метод застосовують, як правило, для одержання низькоомних злитків з питомим опором, що не перевищує 250 Ом-см. Отримані цим методом злитки мають великий діаметр (до 60-80 мм). Другий метод використають для одержання високоомних монокристалічних злитків з питомим опором до 2000 Ом-см. Діаметр цих злитків звичайно менше (до 30 мм).

Рисунок 5 - Залежність питомого опору кремнію від концентрації акцепторних і донорних домішок [2]

Промисловість випускає різні марки монокристалічного кремнію, тому що в цей час він, володіючи рядом спеціальних властивостей, займає провідне місце серед інших матеріалів, застосовуваних для виготовлення напівпровідникових приладів. Кремнієві прилади мають малі зворотні струми, працюють при підвищених температурах, допускають високі питомі навантаження. Питомий опір кремнію, як і германія, залежить від концентрації акцепторних і донорних домішок (рис. 5).

1.3 Селен

Селен Se – елемент VI групи Періодичної системи елементів Д. И. Менделєєва широко розповсюджений у земній корі, але в малих концентраціях. Зміст його не перевищує 6• 10^-5% ,(по масі) і приблизно дорівнює змісту в земній корі сурми, кадмію, срібла. Однак власних руд промислового типу мінерали селен не утворять, тому його відносять до числа рідких неуважних елементів. Селен – супутник сульфідних руд важких кольорових металів. Основними джерелами його одержання служать анодні шлаки мідних і, нікелевих електролітних виробництв.

Атомна маса 78,96. Існує кілька різновидів селен різних кольорів аморфного й кристалічного (рис. 6) будови.

Рисунок 6 - Структура селена [1]

По хімічних властивостях селен близький до сірки, але менш активний. При кімнатній температурі він не взаємодіє з киснем повітря, а при нагріванні на повітрі згоряє з утворенням двоокису селен.. Соляна й розведена сірчана кислоти на селен не діють. Азотна кислота окисляє його до двоокису селен, а лугу розчиняють із утворенням солей.

Селен при температурі 200° С реагує з воднем з утворенням селенистого водню, з киснем утворить ряд сполук (Se, Se0₂, Se0₃), а з галогенами — кілька сполук типу SeCl₄. Селен утворює сполуки із сіркою, азотом, фосфором і багатьма металами.

Залежно від способу одержання, а також режиму проведення процесу (температури, тиску, швидкості охолодження розплаву) селен може існувати в чотирьох алотропічних формах: склоподібний, аморфної, моноклінної й гексагональної [4].

Склоподібний селен одержують швидким охолодженням розплаву від температури вище крапки плавлення. Селен такої модифікації утвориться при виливанні розплаву на охолоджувану водою металеву пластину або в холодну воду. У цьому випадку одержують селен у вигляді пластинок або дрібних дробинок. Тонкі плівки склоподібного селену одержують конденсацією його пар у вакуумі.

Склоподібний селен знайшов широке застосування у фотографічному процесі ксерографії.

Аморфний селен буває різного фарбування, що обумовлюється різним ступенем дисперсності колоїдних часток, що випадають із розведеного розчину (селенідів) солей селен при додаванні відновлювачів. Так, при відновленні розчинів селенідів при температурах нижче 70° С утвориться аморфна модифікація селен червоних кольорів.

Моноклінний селен одержують обробкою тонко здрібненого селен сірковуглецем. Із що утвориться насиченого розчину темно-жовтогарячих кольорів повільним випаром одержують кристали селен . моноклінної структури.

Гексагональний селен – найбільш важлива модифікація цього матеріалу – застосовується для виготовлення напівпровідникових приладів. Це сама стійка форма, що одержала назву сірого селен, що має структуру у вигляді зиґзаґоподібних гвинтових ланцюгів.

1.4 Карбід кремнію

Карбід кремнію Si — сполука кремнію й вуглецю елементів IV групи. В природі цей матеріал зустрічається вкрай рідко в обмежених кількостях. Карбід кремнію існує у двох модифікаціях: кубічної й гексагональної. Гексагональна модифікація, що одержала назву α – SiС, утвориться при високих температурах і володіє поруч коштовних електрофізичних властивостей.

По типі хімічного зв’язку карбід кремнію ставиться до ковалентних кристалів. Залежно від сировини й технології одержання кристали карбіду кремнію мають найрізноманітніше фарбування: білу, жовту, сіру, зелену й чорну. Домішки можуть бути як чужорідними, тобто включеннями в кристалічну решітку карбіду кремнію чужорідних елементів, так і власними. Кристали карбіду кремнію мають незначні розміри.

Електропровідність кристалів карбіду кремнію визначається кількістю й типом домішки. Домішки елементів V групи (азоту, фосфору, миш’яку, сурми, вісмуту) дають карбіду кремнію зелене фарбування й електропровідність n-типу, а елементів II (кальцію, магнію) і III (бору, алюмінію, галію, індію) груп — чорне фарбування й електропровідність р-типа.

Карбід кремнію має високу хімічну стійкість: при нагріванні на повітрі він починає помітно окислятися при температурах вище 800° С; він стійкий до більшості кислот, за винятком суміші азотної й плавикової кислот, але бурхливо розчиняється в розплавлених лугах [3].

Карбід кремнію, використовуваний у напівпровідниковому виробництві для виготовлення світодіодів, являє собою поліровані із двох сторін монокристали гексагональної модифікації політипів 6Н и 15R. Монокристали карбіду кремнію легуються азотом і мають електронний тип провідності.

Карбід кремнію завдяки його високій твердості (по твердості він небагато уступає алмазу) використають для механічної, обробки різних матеріалів. Із суміші порошку карбіду кремнію, елементарного кремнію й вуглецю випалом в атмосфері азоту одержують сіліт, що застосовують для виготовлення високотемпературних нагрівачів.

На основі карбіду кремнію одержують різні матеріали. Наприклад, при випалі карбіду кремнію із глинистим зв’язуванням одержують нелінійний матеріал – тирит, а при випалі його з ультрапорцеляновим зв’язуванням – нелінійний матеріал – летін.

1. Окисні напівпровідники

Окісними напівпровідниками прийнято називати бінарні сполуки полярного типу, у яких ясно розрізняються металевий і металоїдний. До цього класу напівпровідникових матеріалів ставляться такі речовини, як Сu₂О, ZnO, CdO, NiO, Fe₂0₃. На (рис. 7) і (рис. 8) показані структури закису міді й окиси цинку.

Рисунок 7 - Структура закису міді [1]: 1 – кисень; 2 – мідь

Перевага окісних напівпровідників полягає в тому, що технологія їхнього виготовлення порівняно проста. Ці матеріали використають у полікристалічній формі у вигляді зразків, які легко приготувати методами керамічної технології.

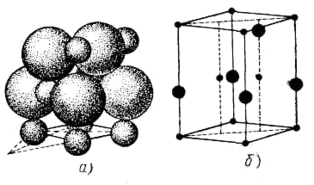

Рисунок 8 - Структура окису цинку[1]: а) розташування атомів; б) кристалічна решітка

Напівпровідниковими властивостями, володіють не всі окисли металів, а тільки, ті, у яких іон металу ставиться до елемента перехідного ряду періодичної таблиці, наприклад Zn, Си, Ni, Co, Fe, Mn, Сг, V, Ti.

Найбільше застосування серед окісних напівпровідників одержала закис міді СиО – матеріал жовтий або червоний кольори [4].

Окісні напівпровідники широко застосовують для виготовлення термо- і фоторезисторів.

1.6 Склоподібні напівпровідники

Склоподібні напівпровідники - новий клас напівпровідникових матеріалів, які характеризуються розорієнтованістю структури й ненасичених хімічних зв'язків.

Склоподібність - це особливий вид аморфної речовини. Така речовина має механічні властивості, подібними з механічними властивостями кристалічного твердого тіла, і може після розплавлювання вертатися при деякому заданому режимі охолодження у вихідний стан. Для склоподібного напівпровідникового матеріалу характерним є наявність просторової решітки, у якій крім ковалентно зв'язаних атомів є полярні угруповання іонів. У таких матеріалах зв'язок між групами атомів і іонів здійснюється за рахунок короткодійсних ковалентних ван-дер-ваальсових сил. Цим пояснюється підвищена енергія активації зсуву часток у склоподібним матеріалі.

Одним з важливих відмінностей склоподібних напівпровідникових матеріалів від кристалічних є відсутність у них примісної провідності, тобто домішки в склоподібних напівпровідникових матеріалах не можуть бути ні донорами, ні акцепторами.

Склоподібні напівпровідникові матеріали поки мало вивчені й не мають широкого промислового застосування. Як приклад розглянемо декілька склоподібних напівпровідникових матеріалів.
