Министерство образования и науки Украины

Национальный технический университет Украины “КПИ”

Кафедра акустики и акустоэлектроники

Расчетно-графическая работа

по курсу “Прикладная акустика”

на тему“ Акустический проект ночного клуба «Жокей»(г.Шостка) ”

Выполнил:

студент гр.ДГ-72

Гордиенко Игорь

Проверила:

Луньова С.А.

Киев 2010

ПРЕДИСЛОВИЕ

В данной расчетно-графической работе мы выполняем акустический проект помещения ночного клуба «Жокей» (г.Шостка).

Практика строительства показала, что помещение, предназначенные для прослушивания и записи музыкальных и речевых программ, обладают высокими акустическими качествами лишь в том случае, если при прослушивании был произведен соответствующий акустический расчет, а в ходе строительства приняты меры для улучшения качества здания.

Помещение ночного клуба находится в жилом массиве. Требуется коррекция звукоизоляции помещения, так как уровень шума вблизи клуба превышает нормативные значения. Схема помещения отображена в приложении 1.

1. Акустические ТРЕБОВАНИЯ К РАСсЧИТАННОМУ ТИПУ ПОМЕЩЕНИЯ

Так как ночной клуб является залом многоцелевого назначения, то значит, он должен соответствовать параметрам для данного типа помещений.

Залы многоцелевого назначения должны обеспечить хорошую слышимость музыки, как в натуральном звучании, так и со звукоусилением, театральных представлений без звукоусиления, лекций и докладов со звукоусилением (в залах вместимостью более 300 слушателей) или без него. Залы многоцелевого назначения средней вместимости рассчитываются обычно на 100...1000 слушателей. К таким залам относятся клубы и дома культуры, актовые залы учебных заведений, конференц-залы и т.д.

Объем зала определяется в соответствии с существующими нормами, при этом рекомендуется исходить из объема 4-6 м³ на человека. При наличии у зала сценической коробки общий объем его назначается без учета объема сцены. Площадь, приходящаяся на одного зрителя, не должна превышать 0,85-0,9 м² . При выборе пропорции и длины зала следует исходить из следующих рекомендаций: отношение длины зала к его средней ширине должно быть не менее 1, но не более 2. В.этих же пределах рекомендуется принимать и отношение средней ширины зала к его средней высоте. Длину залов, не имеющих сцены, следует выбирать не более 28 м, а залов со сценой – не более 26 м (от задней стены до занавеса).

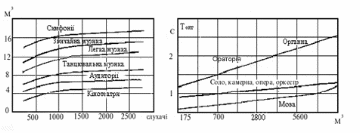

При расчете объемов и геометрических размеров необходимо учитывать рекомендуемые объемы, приходящиеся на одного зрителя, которые могут быть определены из графиков, приведенных на рис.1.

Рис.1

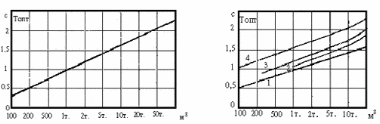

На рис.2 показаны зависимости Т_опт=Т(V) для f=500 Гц для помещений различного назначения. В нашем случае – это кривая №2, кривая для помещений малых музыкальных форм. Эти значения оптимальной реверберации можно найти по следующим приближенным формулам: Т_опт=0.4lgV-0.15.

Рис.2

Ночной клуб является помещением, в котором звучит музыка ударного характера. Поэтому Т_опт должно быть равным 1 с.(для малого объема)

2. РАСЧЕТ ГЕОМЕТРИИ ПОМЕЩЕНИЯ

1) Расчет количества слушателей

Исходя из соображений, что на одного слушателя рекомендуется 4 м³, найдем максимальное количество слушателей.

Размеры помещения указаны в прилож.1.

Найдем объем помещения:

V=3.5*(20*5.5+3*7.5+5*7.5+9.5*5-2*0.6*0.6)-0.7*3*5=748 (м³)

N=V/4=187 (слушателей)

2) Выбор оптимального времени реверберации

Для данного помещения найдем оптимальное время реверберации:

Т_опт=0.4lgV-0.15=1 (с)

Данное Т_опт справедливо на частоте 500 Гц. Найдем частотную зависимость Т_опт с помощью рис.3.

Рис.3 Частотная характеристика Т_опт

Табл.1

f, Гц	125	250	500	1000	2000	4000
Topt, с	1.4	1.25	1	1	1	1.1

3. ОБЩЕЕ ПОГЛОЩЕНИЕ, ПОДБОР И РАЗМЕЩЕНИЕ ЗВУКОПОГЛОЩАЮЩИХ МАТЕРИАЛОВ

Определим требуемое количество поглощения расчетной формулой, которая получается из формулы Эйринга для стандартного времени реверберации:

,

где μ – коэффициент затухания звука в воздухе.

Рассчитаем A₀(T_opt), а также границы допустимых значений

A_min=A₀(T_max), A_max=A₀(T_min) для T_min=0.9T_opt, T_max=1.1T_opt.

Результаты проведенных вычислений занесем в табл.2

S_∑=829 (м²)

Табл.2

Рассчитаем общий фонд поглощения:

Расчет будет производиться из соображений, что 50% слушателей(94) будут сидеть в зале на деревянных стульях, а остальная часть выступать в качестве публики на танцполе площадью 25 м²

Табл.3

f, Гц Поглотитель	125	250	500	1000	2000	4000
Поглощение воздуха - 748 м3	0	0	0	0	0.002 6	0.004 11.97
Слушатели на деревянных стульях – 94 чел	0.17 12.9	0.36 31.8	0.47 44.2	0.52 48.9	0.50 47	0.46 43.2
Публика на 30 м2	0.25 6.1	0.4 12	0.45 13.5	0.49 14.7	0.47 14.1	0.45 13.5
Диван оббитый кожей – 11 шт	0.1 2.1	0.12 2.7	0.17 3.7	0.17 3.7	0.12 2.7	0.1 2.2
Паркет - 243 м2	0.20 47.9	0.15 35.5	0.12 30	0.10 25	0.08 20.12	0.07 17.5
Стены оштукатурены и окрашены масляной краской - 476 м2	0.012 4.6	0.013 5.2	0.017 8.1	0.02 9.5	0.023 11	0.025 11.9
Стекло зеркальное – 47м2	0.035 1.54	0.025 1.17	0.019 0.89	0.012 0.56	0.07 3.3	0.04 1.87
Общее поглощение ОФП	74.1	88.4	100.4	102.4	104.2	102.1
Недостающее поглощение	2	0	0	0	0	0

Рассчитаем ДФП учитывая, что внесенное поглощение определяется, как , где α₁, α₂ – коэффициенты поглощения соответственно вносимого материала и того материала из ОФ, поверх которого он будет устанавливаться на площади S_i:

Деревянные декоративные плиты на стены – 18.5 м2	(0.12-0.012) 2	(0.11-0.013) 1.78	(0.1- 0.017) 1.5	(0.03- 0.02) 0.24	(0.02- 0.023) 0.6	(0.11- 0.025) 1.6
Общее поглощение, Сэб	76.1	90.18	101.9	102.6	104.8	103.7

Вычислим расчетное время реверберации по формуле Эйринга:

(3.2)
