Текст из файла (страница 2)

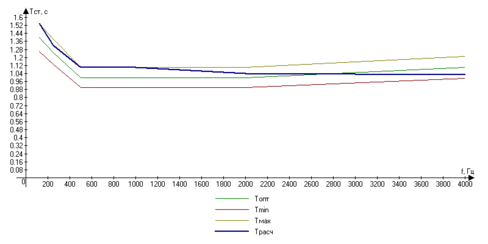

А также определим отклонение от оптимального T_opt:

(3.3)

Полученные данные занесем в таблицу 4.

Табл.4

f, Гц	125	250	500	1000	2000	4000
Трасч	1.54	1.32	1.1	1.1	1.04	1.03
ε, %	10	5.3	10	10	4.2	6.3

4. ПОСТРОЕНИЕ ПЛОЩАДОК 1Х И 2Х ОТРАЖЕНИЙ. РАСЧЕТ ВРЕМЕННОЙ ПОСЛЕДОВАТЕЛЬНОСТИ РАННИХ ОТРАЖЕНИЙ

Закономерности формирования процесса реверберации наиболее наглядны, если излучаемый сигнал представляет собой короткий импульс. При этом в точку приема, кроме прямого сигнала, приходят импульсы, отраженные от ограждающих поверхностей. Так как эти импульсы не перекрываются, можно рассчитать и построить на графике последовательность отраженных импульсов, составляющих в совокупности реверберационный сигнал (рис.4).

Вводим систему декартовых координат и задаем координаты источника x, y, z и приемника x₀, y₀, z₀. Найдем длину пути прямого сигнала

Найдем длину пути для каждого из следующих сигналов, отраженных от поверхностей. Для этого находим координаты x_и, y_и, z_и первичного мнимого источника, который соединяется с приемником прямым лучом. После чего определим:

Найдём первые отражения от потолка, левой стены и правой стены:

Мы выбирали мнимые источники таким образом:

Время прихода первых отражений, находят по формуле:

c=330 м/с;

Далее определяем момент прихода отраженного сигнала и отношение его амплитуды к амплитуде прямого сигнала;

в логарифмическом масштабе уровень отражения определяется формулой, дБ:

где поглощение і-той поверхности

Для первых отражений:

Для вторых отражений:

После того, как закончено построение временной последовательности отражений, результатом расчетов упорядочивают по времени прихода сигналов; представляют в форме табл. 5.

Таблица 5

Направление сигнала	ru	tu	Iu/I0	Nu
и-пр.	14.87	0.045	1	0
и. - пот. – пр.	17.46	0.053	0.712	-1.474
и - лев.ст. - пр.	24.17	0.073	0.372	-4.295
и - пр.ст.-пр.	20.59	0.062	0.512	-2.904
и- перед.ст.-пр.	18.44	0.056	0.538	-1.954
и.-пот.-пр.ст.-пр.	20.8	0.063	0.493	-3.07
и-пот.-перед.ст.-пр.	18.68	0.057	0.611	-2.142

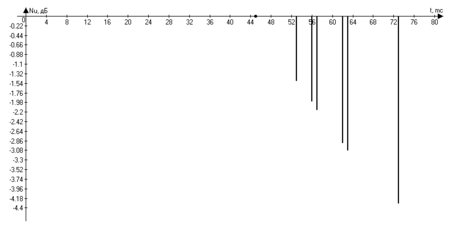

Рис.4

Выводы. Так как переотраженые сигналы приходят вслед за прямым (максимальное значение 20 мс), то на слух они практически сливаются с ним, усиливая его громкость, не снижая четкости звучания музыки.

5. ЗВУКОИЗОЛЯЦИЯ ПОМЕЩЕНИЙ

К акустическому расчету помещения входит разработка методов по защите помещения от посторонних звуковых сигналов, которые называются шумами.

Шумы бывают следующего происхождения: гудение, уличный шум, сигналы автомобилей и др.

Чаще всего шум проходит в звукоизолированное помещение через перегородку, которая отделяет его от помещения, а также через отверстия в перегородках (воздушные шумы).

В нашем случае имеем обратную задачу. Ночной клуб является источником широкополосного сигнала высокого уровня (100-110 дБ), а так как он находится в непосредственной близости к жилым домам, то мы должны провести ряд мер по «звукоизоляции» улицы.

Согласно с санитарными нормами № 3077-84 имеем следующие уровни шума:

Табл.6

Назначение помещения или территории	Время суток	Уровни звукового давления в октавных полосах частот								Уровни звука L, или экв. уровни звука L, дБА		Максимальные уровни звука, дБА
		63	125	250	500	1000	2000	4000	8000
Территории непосредственно прилегающие к жилим домам, поликлиник, амбулаторий, домов отдыха, пансионатов, детских дошкольных учреждений, школ,библиотек	с 7 до 23 ч.	75	66	59	54	50	47	45	43		55		70
	с 23 до 7 ч.	67	57	49	44	40	37	35	33		45		60

Проведем расчет фактического уровня шума, воздействующего на жилой массив на частотах 125, 500 и 4000 Гц.

где S_i – площади перегородок, отделяющих і-й источник шума от территории; τ_i – значение собственной звукоизоляции соответствующих участков; А – значение поглощения звука вне помещения (примем равным 0).

Источник шума огражден от территории внешней кирпичной кладкой (27 мм), бетонной стяжкой на железобетонной плите (10+6) . Уровень источника примем 100 дБ. Площадь ограждающей поверхности 52,5 м² (стена) 300 м² (крыша). Окна отсутствуют, двери не выходят на улицу. Полученные значения запишем в табл.7.

Табл.7

Частота, Гц	Собственная звукоизоляция		Lф, дБ
125	44, 42	,	83
500	55, 56	,	69
4000	65, 68	,	58

Сравнивая значения табл.6 и табл.7 четко видно, что шум создаваемый ночным клубом практически не отклоняется от нормированных значений в дневное время и сильно отклоняется от значений для ночного времени (20 дБ). А если учесть тот факт, что основное время работы заведения ночное время суток, предлагаются следующие меры:

1) уменьшение громкости звука до 80 дБ;

2) для уменьшения L_ф предлагается установка кирпичной стены толщиной 27 мм с развязкой с помещением на расстоянии от основной стены, а также построить чердачное помещение. Это позволит уменьшить уровень приблизительно на 10-15 дБ.
