Санкт-Петербургский Государственный Университет Телекоммуникаций им. проф. М.А. Бонч-Бруевича

Кафедра ПРЭС

Курсовой проект по дисциплине

“Прикладная механика”

Работу выполнил:

Ст. Гр. ТСС-71

Игорев А.Н.

Руководитель проекта:

Чуракова Л.Д.

Санкт-Петербург

2009

Содержание:

1. Определение равнодействующей плоской системы сил

2. Определение центра тяжести фигуры

3. Расчёт на прочность элемента конструкции РЭА

4. Расчет задачи

Список литературы

1. Определение равнодействующей плоской системы сил

Вариант № 15

Условие задачи:

Блок радиоаппаратуры находится под действием системы 3 сил, заданных модулями сил, величинами углов , составленных силами с положительной осью X, и координатами и точек приложения сил. Требуется определить равнодействующую силу. Исходные значения указаны в таблице 1.

Таблица 1.

Значение сил, углов и координат.

Решение:

1)Определение главного вектора аналитически

Fx = F * cosα;

Fy = F * sinα;

cos 165= cos (120 + 45)= cos120 * cos45 – sin120 * sin45 = – * – * = –0,97;

cos120 = – = – 0,5;

cos 240 = – = – 0,5;

sin 165 = sin (120 + 45) = sin120 * cos45 + cos120* sin45 = * – * = 0,26;

sin 120 = = 0,87;

sin 240 = – = – 0,87.

Определяем проекции сил ,

, на координатные оси X,Y:

F1x = F1 * cos165 = 75 * (– 0,97) = – 72,75 Н;

F1y = F1 * sin165 = 75 * 0,26 = 19,5 Н;

F2x = F2 * cos120= 85 * (– 0,5) = – 42,5 Н; (1)

F2y = F2 * sin120 = 85 * 0,87 = 73,95 Н;

F3x = F3 * cos240 = 110 * (– 0,5) = – 55 Н;

F3y = F3 * sin240 = 110 * (– 0,87) = – 95,7 Н;

Определяем проекции главного вектора системы на оси координат:

Rx =Σ Fix = – 72,75 – 42,5 – 55 = –170,25 ; (2)

Ry =Σ Fiy = 19,5 + 73,95 – 95,7 = – 2,25 ;

Расчёты по формулам (1) и (2) приводятся в таблице 2, в которой также определили главный момент системы:

Таблица 2.

Определяем главный вектор системы:

H

Где значения и принимают из таблицы. Направление главного вектора определяет угол , который определяем из формул:

Определение главного момента системы сил относительно начала координат:

2)Определение главного вектора системы сил графически.

Построение выполнили на листе формата А3. Масштабы длин и сил выбраны так, чтобы максимально использовать площадь листа. Определим масштабные значения величин:

где l , F –действительное значение длины и силы соответственно,

-масштабный коэффициент длин,

- масштабный коэффициент сил.

Учитывая заданные значения координат, наносят на чертеже координатные оси, точки приложения сил 1,2,3, и изображаем сами силы.

Определяем действительное значение главного вектора

Где масштабное значение мм, принимают по чертежу.

Направление вектора определяем по чертежу:

=181 градус.

3)Относительные отклонения определения параметров графическим способом.

Отклонения не превышают 2-3% , следовательно, построения и расчёты выполнены правильно.

4)Определение значения и положения равнодействующей.

Определяем плечо пары сил:

Где С - точка приложения равнодействующей.

- действительные значения главного момента и главного вектора, определённые аналитически.

2. Определение центра тяжести фигуры

Условия:

Определить координаты центра тяжести (центра масс) шасси блока РЭА. Шасси изготовлено из листового материала и представляет собой сложную фигуру.

a=280 мм; b=140 мм; c=65мм.

Решение:

При аналитическом определении положения центра тяжести (центра масс) исходят из понятия “центр параллельных сил”. Полагая, что материал тела сплошной и однородный, приведём формулы для определения координат центра тяжести (центра масс) сложной фигуры:

Где - площадь i–ой части сложной фигуры.

–координаты центра тяжести i–ой части фигуры.

n – число частей сложной фигуры.

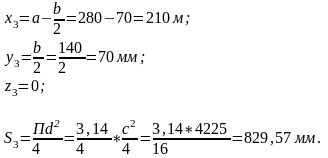

Вычисление координат центра тяжести (центра масс) простых фигур составляющих сложную:

1)

2)

3)

4)

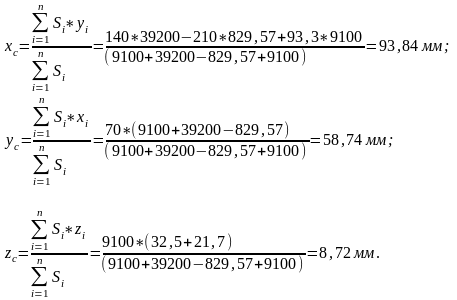

Вычисление координат центра тяжести (центра масс) сложной фигуры:

Координаты центра тяжести фигуры [93,84; 58,74; 8,72] мм (относительно начала координат).

3. Расчёт на прочность элемента конструкции РЭА

Условия:

Построить эпюры продольных сил. Определить размеры прямоугольного и круглого поперечного сечения стержня, растянутого силой. Определить абсолютное удлинение стержня. Материал стержня сталь 20 нормализированная. Определить опасное сечение стержня. F=2000 Н; l=140 мм, отношение b/a = 2.

Решение:

1)Из уравнения равновесия определяем реакцию заделки:

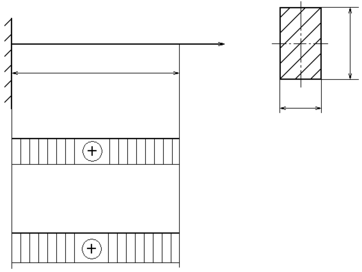

2) Построение эпюр продольных сил:

участок 0≤ X ≤ l, идём слева

;

3) Определение допускаемого напряжения:

Допускаемое напряжение можно определить по формуле:

МПа;

Где - опасное напряжение,

- коэффициент запаса прочности принимают в пределах 1,5-2

- коэффициент концентрации напряжения принимают в пределах 1,5-,2,5

В качестве опасного напряжения для металлов обычно принимают предел текучести , который принимают по таблице 5.

=245 МПа (материал – сталь 20)

4) Построение эпюр нормальных напряжений:

Из условия прочности можно определить площадь поперечного сечения:

а) Если сечение - прямоугольник:

б) Если сечение – круг:

Т.е. высота должна быть a≥ 3,6 мм, ширина b должна быть b≥ 7,2 мм.

Если сечение круглое, тогда r≥ 2,9 мм

участок , идём слева

5) Расчет на прочность:

Условие прочности при растяжении сжатии

Т.к. допускаемое напряжение больше действующего в опасном сечении то после снятия напряжения конструкции вернется в исходное состояние (не останется остаточной деформации.)

6) Расчёт удлинения стержня:

При расчёте жёсткости стержня определяют его абсолютное удлинение (укорочение) по формуле

;

где i-номер участка

- соответственно продольная сила на участке, длина участка, площадь поперечного сечения на участке.

4. Расчётно-графическая работа

Условие задачи:

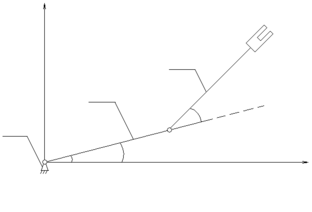

Манипулятор промышленного робота типа 2В состоит из двух вращающихся звеньев 1 и 2. Звенья движутся в плоскости XOY. Центр схвата манипулятора – точка С. Заданы функции изменения углов и ( , ) и размеры звеньев . Определить скорости и ускорения центра схвата и звеньев манипулятора при движении робота в течении t с (значения определить через каждые с). По результатам расчёта построить графики зависимостей скоростей и ускорений центра и звеньев манипулятора. Проанализировать полученные графики.

Решение:

1.1 Задаём движение подвижным звеньям манипулятора:

Звенья совершают вращательные движения, закон движения имеет вид

(1)

где - углы поворота звеньев вокруг центра шарнира сочленяющего данные звенья с предыдущими звеньями кинематической схемы.

t - время.

1.2 Исследуем движения звеньев манипулятора:

Дифференцируя уравнения типа (1), определяем угловую скорость и угловое ускорение:

(2)

(3)

Используя формулы (2),(3) определяем скорости и ускорения звеньев для моментов времени и так далее. Результаты расчётов представлены в Таблице №1.

Таблица №1

Значения скоростей и ускорения звеньев

Строим графики зависимости параметров от времени t для двух звеньев.

Анализ графиков:

1.3.Определение движения центра схвата:
