А,
= 10 А.
21 А > 12,5 А,
следовательно провод проходит по согласованию с током автомата.
Выбираем марку провода из 3, с.104: между щитами провод с поливинилхлоридной изоляцией, алюминиевый с прокладкой в стальной трубе, марка: АПВ − 5 (1х3).

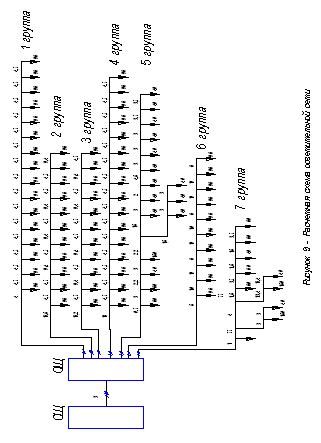

Выбор сечения провода для 1-й групповой линии
а) Выбираем по механической прочности. Сечение алюминиевого провода не может быть менее 2,5 мм2 [2, с.337]. Принимаем Sстанд=2,5 мм2 .
б) Проверяем сечение провода по потере напряжения.
=30,144 кВтм.
,
%.
1,6 %>0,61%
где с = 19,5 – для 2-х фазной линии [2, с.348]; - потери напряжения в осветительной сети. Допустимая потеря напряжения
= 1,6%.
в) Проверяем сечение по допустимому току в зависимости от сечения и количества проводов, в нашем случае трех одножильных алюминиевых проводов, выбираем [3, с.111] длительно допустимый ток:
А.
Iрасч. Iдоп ,
1,86 19 ,
следовательно по нагреву проходит, т.к. меньше допустимого значения.
г) Проверяем сечение провода по согласованию с током защитного аппарата
Согласование тока уставки с допустимым током провода:
, А;
А,
= 6,3 А.
А
19 А > 7,875 А , следовательно провод проходит по согласованию с током автомата.
Принимаем провод АПВ − 4 (1×2,5 мм2).
Выбор сечения провода для 2-й групповой линии:
а) Выбираем по механической прочности. Сечение алюминиевого провода не может быть менее 2,5 мм2 [2, с.337]. Принимаем Sстанд=2,5 мм2 .
б) Проверяем сечение провода по потере напряжения.
Определяем фактическую потерю напряжения по формуле:
,
=25,406 кВтм
%.
Допустимая потеря напряжения = 1,6%.
1,6%>0,52%.
в) Проверяем сечение провода по допустимому току в зависимости от сечения и количества проводов в нашем случае трех одножильных алюминиевых проводов, выбираем [3, с.111] длительно допустимый ток:
А.
Iрасч. Iдоп,
1,28 < 19, следовательно по нагреву проходит, т.к. меньше допустимого значения.
г) Проверяем сечение провода по согласованию с током защитного аппарата
А;
А,
= 6,3 А.
А
19 А > 7,88 А, следовательно провод проходит по согласованию с током автомата.
Принимаем АПВ − 4 (1×2,5).
Выбор сечения провода для 3-й групповой линии:
а) Выбираем сечение провода по механической прочности. Сечение алюминиевого провода не может быть менее 2,5 мм2 [2, с.337]. Принимаем Sстанд=2,5 мм2
б) Проверяем сечение провода по потере напряжения.
Определяем фактическую потерю напряжения по формуле:
,
=25,925 кВтм.
,%.
0,53%<1,6%.
в) Проверяем сечение провода по допустимому току в зависимости от сечения и количества проводов в нашем случае трех одножильных алюминиевых проводов, выбираем [3, с.111] длительно допустимый ток:
А.
Iрасч. Iдоп,
1,28 <19, следовательно по нагреву проходит, т.к.меньше допустимого значения.
г) Проверяем сечение провода по согласованию с током защитного аппарата.
А;
А,
= 6,3А.
А
19 А>7,88 А, следовательно провод проходит по согласованию с током автомата.
Принимаем провод АПВ − 4 (1×2,5 мм2).
Выбор провода для 4-й групповой линии
а) Выбираем сечение провода по механической прочности. Сечение алюминиевого провода не может быть менее 2,5 мм2 [2, с.337]. Принимаем Sстанд=2,5 мм2
б) Проверяем сечение провода по потере напряжения.
Определяем фактическую потерю напряжения по формуле:
,
=37,056 кВтм.
%.
0,76%<1,6%.
в) Проверяем сечение провода по допустимому току в зависимости от сечения и количества проводов в нашем случае трех одножильных алюминиевых проводов, выбираем [3, с.111] длительно допустимый ток:
А .
Iрасч. Iдоп,
1,86 < 22, следовательно по нагреву проходит.
г) Проверяем сечение провода по согласованию с током защитного аппарата.
А;
А,
= 6,3 А.
А
22 А>7,88 А, следовательно провод проходит по согласованию с током автомата.
Принимаем провод АПВ − 4 (1×2,5 мм2).
Выбор провода для 5-й групповой линии
а) Выбираем сечение провода по механической прочности. Сечение алюминиевого провода не может быть менее 2,5 мм2 [2, с.337]. Принимаем Sстанд=2,5 мм2
б) Проверяем сечение провода по потере напряжения.
Определяем фактическую потерю напряжения по формуле:
,
=9,482 кВтм.
%.
0,19%<1,6%.
в) Проверяем сечение провода по допустимому току в зависимости от сечения и количества проводов в нашем случае трех одножильных алюминиевых проводов, выбираем [3, с.111] длительно допустимый ток:
А .
Iрасч. Iдоп,
1,79 < 19, следовательно по нагреву проходит.
г) Проверяем сечение провода по согласованию с током защитного аппарата.
А;
А,
= 6,3 А.
А
19 А>7,88 А, следовательно провод проходит по согласованию с током автомата.
Выбираем марку провода из 3, с.104: провод 5-й группы с поливинилхлоридной изоляцией, прокладка в винипластовой трубе в насосной, уборной и в венткамере, а в электрощитовой, подсобном помещении открыто по поверхности стен, марка: АПВ − 4 (1×2,5).
Выбор провода для 6-й групповой линии
а) Выбираем сечение провода по механической прочности. Сечение алюминиевого провода не может быть менее 2,5 мм2 [2, с.337]. Принимаем Sстанд=2,5 мм2
б) Проверяем сечение провода по потере напряжения.
Определяем фактическую потерю напряжения по формуле:
,
=21,696 кВтм.
%.
0,44%<1,6%.
в) Проверяем сечение провода по допустимому току в зависимости от сечения и количества проводов в нашем случае трех одножильных алюминиевых проводов, выбираем [3, с.111] длительно допустимый ток:
А .
Iрасч. Iдоп,
1,16 < 19, следовательно по нагреву проходит.
г) Проверяем сечение провода по согласованию с током защитного аппарата.
А;
А,
= 6,3 А.
А
19 А>7,88 А, следовательно провод проходит по согласованию с током автомата.
Принимаем провод АПВ − 4 (1×2,5 мм2).
Выбор провода для 7-й групповой линии
а) Выбираем сечение провода по механической прочности. Сечение алюминиевого провода не может быть менее 2,5 мм2 [2, с.337]. Принимаем Sстанд=2,5 мм2
б) Проверяем сечение провода по потере напряжения.
Определяем фактическую потерю напряжения по формуле:
,
=56,122 кВтм.
%.
1,15%<1,6%.
в) Проверяем сечение провода по допустимому току в зависимости от сечения и количества проводов в нашем случае трех одножильных алюминиевых проводов, выбираем [3, с.111] длительно допустимый ток:
А .
Iрасч. Iдоп,
1,26 < 19, следовательно по нагреву проходит.
г) Проверяем сечение провода по согласованию с током защитного аппарата.
А;
А,
= 6,3 А.
А
19 А>7,88 А, следовательно провод проходит по согласованию с током автомата.
Принимаем провод АПВ − 4 (1×2,5 мм2).
2.4.3 Определение суммарных потерь напряжения
Определяем суммарные потери напряжения 1-й группы:
%.
Определяем суммарные потери напряжения 2-й группы:
%.
Определяем суммарные потери напряжения 3-й группы:
%.
Определяем суммарные потери напряжения 4-й группы:
%.
Определяем суммарные потери напряжения 5-й группы:
%.
Определяем суммарные потери напряжения 6-й группы:
%.
Определяем суммарные потери напряжения 7-й группы:
%.
Список литературы
1. Отраслевые нормы освещения сельскохозяйственных предприятий, зданий и сооружений. – М.: ВИЭСХ, 1992.– 27с.
2. Справочная книга для проектирования электрического освещения. / Под редакцией Г.М. Кнорринга – Л.: Энергия, 1976. – 382с.
3. Быков В.Г. Справочные материалы для проектирования электрического освещения – Челябинск, 2006. – 141с.
4. Методические указания к курсовой работе по проектированию электрических осветительных установок. – Ч.: ЧГАУ, 2003. – 59с.
5. Справочная книга по светотехнике / Под ред. Ю.Б. Айзенберга – М.: Энергоатомиздат, 1983. – 470с.
6. Справочная книга по светотехнике / Под ред. Ю.Б. Айзенберга. – М.: Энергоатомиздат, 1995. – 470с.
7. Правила устройства электроустановок. Издание седьмое. Челябинск, центр безопасности труда, 2006. – 843с.
