Текст из файла (страница 2)

Рис. 3.1. Схема замещения сети с учетом сопротивлений

3.1 Первая итерация

Рассчитаем потокораспределение с учётом, что напряжение во всех точках сети равно номинальному напряжению. Расчёт начнём от точки потокараздела находящейся в точке 5. Примем мощность в конце участка 6–5 равной значению мощности на этом участке при нулевой итерации:

Найдём мощность в начале участка 6–5:

Примем мощность в конце участка 4–5 равной значению мощности на этом участке при нулевой итерации:

Найдём мощность в начале участка 4–5:

Далее расчёт будем вести от точки потокараздела находящейся в точке 4. Примем мощность в конце участка 6–4 равной мощности на этом участке при нулевой итерации:

Мощность начала участка 6–4 равна:

Примем мощность в конце участка 3–4 равной мощности на этом участке при нулевой итерации:

Мощность в начале участка 3–4 равна:

Найдём мощность на участке:

Далее расчёт буде вести от точки потокараздела, находящейся в точке 2. Примем мощность в конце участка 1–2 равной мощности на этом участке при нулевой итерации:

Рассчитаем мощность в начале участка 1–2:

Найдём мощность в конце участка А-1 из первого закона Кирхгофа:

Примем мощность в конце участка 6–2 равной мощности на этом участке при нулевой итерации:

Мощность в начале участка 6–2 равна:

Найдём мощность в конце участка 7–6, используя первый закон Кирхгофа:

Мощность в начале участка 7–6 равна:

Найдём мощность в конце участка А-7:

Находим мощность в начале участка А-7:

На данном этапе расчёт окончен.

3.2 Вторая итерация

Расчёт на второй итерации проводится с учётом распределения напряжения. Расчёт проводим начиная от начали линии (от источника питания) до точек потокораздела в соответствие с рис. 3.1.

Примем мощность в начале участка А-1 из первой итерации:

Определим напряжение в точке 1:

Рассчитаем мощность в начале участка 1–2, учитывая распределение мощностей при первой итерации:

Определим напряжение в точке 2:

Мощность в начале участка 1–3 определим пользуясь первым законом Кирхгофа:

Определим напряжение в точке 3:

Найдём мощность в начале участка 3–4, используя первый закон Кирхгофа:

Определим напряжение в точке 4:

Примем мощность в начале участка А-7 равной мощности на это участке при нулевой итерации:

Определим напряжение в точке 7:

По первому закону Кирхгофа найдём мощность в начале участка 7–6:

Определим напряжение в точке 6:

Определим мощности в начале участков 6–2 и 6–4 с учётом распределения мощностей при первой итерации:

Определим значение мощности, протекающей в начале участка 6–5 по первому закону Кирхгофа:

Найдём напряжение в точке 5:

Найдём мощность, протекающую в начале участка 5–4:

Все полученные в результате расчёта уточнённые значения мощностей сведём в табл. 3.1., а значения напряжений в узлах сети в табл. 3.2.

Таблица 3.1 – Уточнённые значения мощностей

Участок сети
А-1
1–2
1–3
3–4
А-7
7–6
6–2
6–4

Таблица 3.2 – Значения напряжения в узлах сети

Номер узла	А	1	2	3	4	5	6	7
U, кВ	10	9,965	9,958	9,954	9,945	9,940	9,954	9,983

Уточним сечения проводов, используя формулу (2.2).

Выбираем ближайшие стандартные значения сечений проводов. Марки выбранных проводов для каждого из участков сети приведены в табл. 3.3.

Таблица 3.3 – Марки проводов по участкам сети

Участок сети	Марка проводов	Допустимый длительный ток, А
A – 1	АС-95/16	330
1 – 2	АС-35/6,2	175
6 – 2	АС-35/6,2	175
1 – 3	АС-35/6,2	175
3 – 4	АС-35/6,2	175
5 – 4	АС-35/6,2	175
6 – 4	АС-35/6,2	175
6 – 5	АС-35/6,2	175
7 – 6	АС-70/11	265
А – 7	АС-95/16	330

Выбранные марки проводов совпадают с выбранными ранее марками (см. п. 2). В связи с этим без расчёта рабочих токов можно сделать вывод, что выбранные марки проводов, указанные в табл. 3.3. удовлетворяют условиям нагрева.

4. Расчёт послеаварийного режима

В данной электрической сети наиболее тяжёлым послеаварийным режимом работы является обрыв участка А-1, так как по нему течёт наибольшая мощность. После обрыва эта мощность потечёт по участку А-7. Для расчёта потокораспределения в послеаварийном режиме работы сети воспользуемся методом наложения см. [3]. Сначала расчёт проведём только с учётом мощности аварийного участка. Для расчёта воспользуемся схемой, изображённой на рис. 4.1.

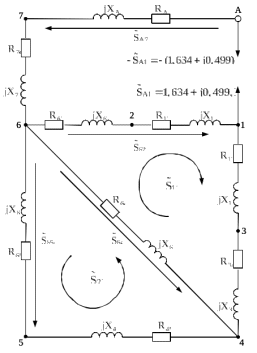

Рис. 4.1. Схема для расчёта послеаварийного режима работы сети

Составим, пользуясь вторым законом Кирхгофа уравнения для первого и второго контуров в отношении полных мощностей и сопряжённых сопротивлений:

(4.1)

Выразим линейные мощности, через контурные:

(4.2)

Подставляя в (4.1) выражения для линейных мощностей из (4.2) получим:

После несложных преобразований система примет следующий вид:

Подставляя в полученную систему числовые значения сопряжённых сопротивлений из табл. 2.2. и учитывая, что система примет следующий вид:

(4.3)

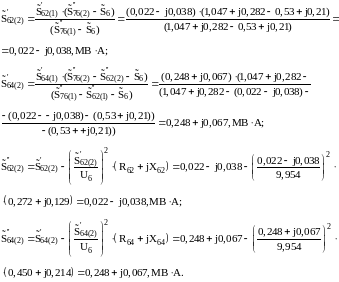

Решая данную полученную систему, получим:

Найдём линейные мощности используя выражения (4.2):

(4.4)

Сделаем проверку расчёта по второму закону Кирхгофа.

Для первого контура:

Для второго контура:

Так как погрешность по действительной и мнимой части не превышает 5%, следовательно расчёт выполнен верно.

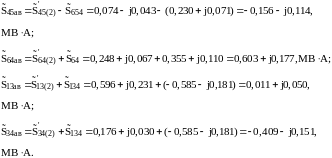

Сложим найденные мощности (4.4) с мощностями, полученными в п. 3. В результате получим потокораспределение в послеаварийном режиме работы сети:

Схема с определённым потокораспределением в послеаварийном режиме работы сети с учётом знаков, полученных перед значениями линейных мощностей, представлена на рис. 4.2.

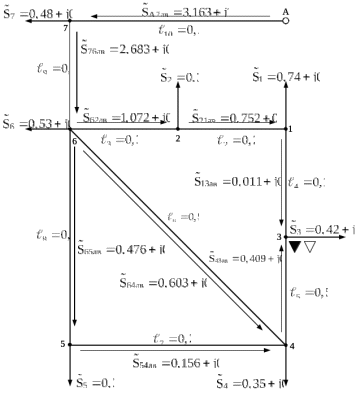

Рис. 4.2. Схема с определённым потокораспределением в послеаварийном режиме

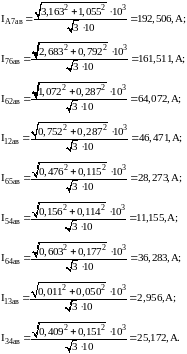

Проверим удовлетворяют ли выбранные марки проводов по условиям нагрева в послеаварийном режиме работы сети. Для этого рассчитаем токи, которые будут протекать в ветвях после обрыва ветви А-1:

Сравнивая полученные значения токов с допустимыми длительными токами, приведёнными, приведёнными в табл. 2.1., можно сделать вывод, что все принятые марки проводов в п. 2 подходят.

5. Проверка сети по допустимой потере напряжения

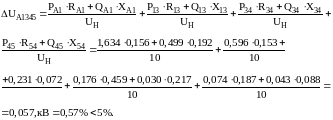

Определим потерю напряжения нормальном режиме работы сети, двигаясь по пути А1345:

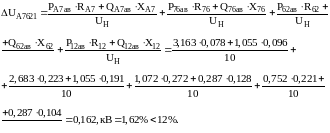

Определим потерю напряжения в нормальном режиме работы сети, двигаясь по пути А765:

Определим потерю напряжения в послеаварийном режиме работы сети, двигаясь по пути А7654:

Полученная потеря напряжения допустима.

Определим потерю напряжения в послеаварийном режиме работы сети, двигаясь по пути А7621:

Полученная потеря напряжения допустима.

Заключение

В данном курсовом проекте был произведён расчёт сложнозамкнутой сети методом контурных токов. В результате расчёта было определено потокораспределение, найдены точки потокораздела по активной и реактивной мощности, сделан выбор марок проводов для каждого участка сети. Так же был произведён расчёт наиболее сложного послеаварийного режима работы электрической сети методом наложения, в результате которого. На заключительном этапе была выполнена проверка сети по допустимым потерям напряжения.

Библиографический список

1. Правила устройства электроустановок [Текст]: 7-е изд., перераб. и доп. с изм. – М.: Главэнергонадзор, 1998.

2. Файбисович, Д.Л. Справочник по проектированию электрических сетей [Текст] / Д.Л. Файбисович. – М.: Изд-во НЦЭНАС, 2006. – 320 с.

3. Блок В.М. Пособие к курсовому и дипломному проектированию для электроэнергетических специальностей ВУЗов [Текст]: Учебное пособие для студентов электроэнергетических специальностей ВУЗов, 2-е издание, перераб. и доп. / В.М. Блок. – М.: Высшая школа, 1990. –833 с.

4. Буслова Н.В. Электрические системы и сети [Текст] / Н.В. Буслова, В.Н. Винославский и др. – К.: Высшая школа, 1986. – 584 с.
