hав1,5 =(h-hн)+2,5*hн =(38,4-18,3)+2,5*18,3 = 64,15 м.
Кр=38,4/0,8402= 54,4л/с,
Кпож=45,5/0,9152=54,4 с2/м5 ,
Ктр=11,4/0,4582=54,3 с2/м5,
Кав 1=73,3/0,5882=212,1с2/м5.
Кав 1,5=64,15/0,5882=194,5 с2/м5.
Hр =46,1+54,4Q2 м,
Hп =32,5+54,4Q2 м,
Hтр =42,8+54,3Q2 м,
Hав 1 =46,1+212,1Q2 м,
Hав 1,5 =46,1+194,5Q2 м.
Таблица 11 – Работа насосной станции
Q, л/с | HН, м | КПД,% | HН(1+2) м | HС.ДП м | HС.ТР м | HС.П м | HС.АВ1 м | HС.АВ1,5 м |
0 | 100,0 |
| 100,0 | 46,1 | 42,8 | 32,5 | 46,1 | 46,1 |
50 | 99,8 | 19 | 100,0 | 46,2 | 42,9 | 32,6 | 46,5 | 46,4 |
150 | 98,3 | 43 | 99,6 | 47,3 | 44,0 | 33,7 | 49,7 | 49,2 |
250 | 95,3 | 60 | 98,8 | 49,5 | 46,2 | 35,9 | 56,2 | 54,7 |
350 | 90,8 | 70 | 97,7 | 52,8 | 49,5 | 39,2 | 65,9 | 63,0 |
450 | 84,8 | 75 | 96,2 | 57,1 | 53,8 | 43,5 | 78,9 | 74,0 |
550 | 77,3 | 73 | 94,3 | 62,6 | 59,3 | 49,0 | 95,1 | 87,8 |
650 | 68,3 | 68 | 92,1 | 69,1 | 65,8 | 55,5 | 114,5 | 104,4 |
750 | 57,8 | - | 89,4 | 76,7 | 73,4 | 63,1 | 137,2 | 123,7 |
850 | 45,8 | - | 86,4 | 85,4 | 82,1 | 71,8 | 163,1 | 145,8 |
950 | 32,3 | - | 83,1 | 95,2 | 91,9 | 81,6 | 192,3 | 170,6 |
1050 | 17,3 | - | 79,4 | 106,1 | 102,8 | 92,5 | 224,7 | 198,2 |

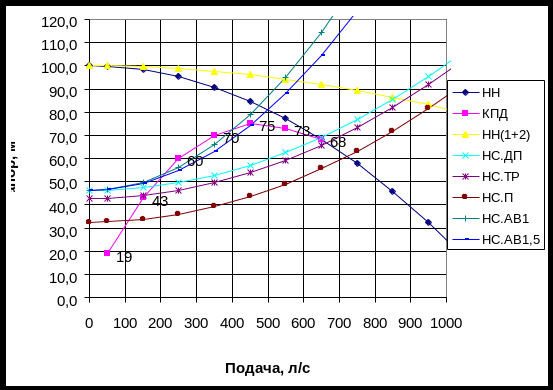

Рисунок 11 - График работы насосной станции
График работы насосной станции (рисунок 11) выражает зависимость напоров, подач и КПД от характеристик водопроводной сети.
Таблица 12 -Расчёт графика водопотребления, л/с
Часы суток | Qрасч | Qн1 | Qн2 | К | ||||
0 - 1 | 500,01 | 420 | 840 | 3 | ||||
1 – 2 | 533,344 | 3,2 | ||||||
2 – 3 | 416,675 | 2,5 | ||||||
3 – 4 | 433,342 | 2,6 | ||||||
4 – 5 | 583,345 | 3,5 | ||||||
5 – 6 | 683,347 | 4,1 | ||||||
6 – 7 | 733,348 | 4,4 | ||||||
7 – 8 | 816,683 | 4,9 | ||||||
8 – 9 | 816,683 | 4,9 | ||||||
9 – 10 | 933,352 | 5,6 | ||||||
10 – 11 | 816,683 | 4,9 | ||||||
11 – 12 | 783,349 | 4,7 | ||||||
12 – 13 | 733,348 | 4,4 | ||||||
13 – 14 | 683,347 | 420 | 840 | 4,1 | ||||
14 – 15 | 683,347 | 4,1 | ||||||
15 – 16 | 733,348 | 4,4 | ||||||
16 – 17 | 716,681 | 4,3 | ||||||
17 – 18 | 683,347 | 4,1 | ||||||
18 – 19 | 750,015 | 4,5 | ||||||
19 – 20 | 750,015 | 4,5 | ||||||
20 – 21 | 750,015 | 4,5 | ||||||
21 – 22 | 800,016 | 4,8 | ||||||
22 – 23 | 800,016 | 4,8 | ||||||
23 – 24 | 533,344 | 3,2 |

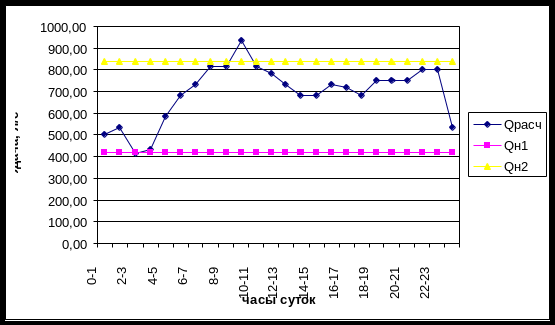

График водопотребления (рисунок 12) выражает зависимость
Qрасч = QсутPt, (15)
где Qрасч – расчётное водопотребление в разные часы суток; Pt – доля водопотребления в каждый час от Qсут
Рисунок 12 - Графика водопотребления
По рабочим точкам рисунка 11 определяются подачи Qнi, напоры Hнi и нi при работе одного, и двух насосов в рабочих режимах, а по графику рисунка 12 – сколько часов в сутки ti заняты эти насосы. По этим значениям вычисляются удельный расход электроэнергии, квт-ч/м3.
Таблица 13 – Данные проекта насосной станции
Параметры | Рабочие режимы | авария (одна перемычка) | пожар | ||||||||||
Q максимальный | Q минимальной | ||||||||||||
расчет | график | расчет | график | расчет | график | расчет | график | ||||||
Число рабочих насосов | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
Q, л/с | 420 | 840 | 630 | 850 | 458 | 870 | 588 | 550 | 915 | 950 | |||
H, м | 56 | 86 | 69 | 87 | 84 | 85 | 114 | 96 | 78 | 82 | |||
η, % | 73 | - | 64 | 73 | - | 73 | - | 60 | - | 75 | |||
t, ч/сут |
|
| 1 | 23 |
|
|
|
|
|
|
Действительная подача станции составляет
Q=(1*0,63+23*0,85)*3600=72650 м3/сут.
Расход электроэнергии определяется по формуле
, (16)
где Н1, Н2, – напоры, создаваемые при работе 1-го, 2-х насосов, м3;
ŋ1, ŋ2 – КПД при работе 1-го, 2-х насосов;
ŋдв – КПД двигателя, принимается ŋдв=0,95.
кВт-ч.
Удельный расход электроэнергии, кВт-ч/м3 определяется
, (17)
кВт-ч/м3.
Список использованных источников
1 Любовский З.Е. Гидравлика и насосы. Новокузнецк, 2005.
2 Водоснабжение. Наружные сети и сооружения. Нормы проектирования: СНиП 2.04.02-84*. М.: Стройиздат, 1985.
3 Шевелёв Ф. А., Шевелёв А. Ф. Таблицы для гидравлического расчёта водопроводных труб. М.: Стройиздат, 1984.
4 Карасёв Б. В. Насосные и воздуходувные станции.- Минск. «Высшая школа», 1990.
