H_н=H_с.

46,1+57,45Q²=121-75Q²/4

Q=991 л/с,

H=102,6 м.

∆Q=(Q_д-Q_р)/Q_р*100=(991-840)/840*100=17,9 .

∆H=(H_д-H_р)/H_р*100=(102,6-86,6)/86,6*100=18,5.

Так как Q_д превышает Q_р более 10, то насосы подвергаются обточке рабочих колес.

Диаметр обточенного колеса Д_обт , мм, определяется по формуле

Д_обт = , (8)

где Q_обт – подача насоса с обточенным колесом;

Q – подача насоса с родным колесом;

Д_обт - диаметр обточенного рабочего колеса.

Значение Q_под находят из уравнения

H_н = КQ², (9)

где Н = КQ² , её постоянная К = .

К = =122,7

121-75Q²/4=122,7 Q² Q_под = 0,925 м³/с.

Д_обт =0,860*855/0,925 =795мм.

В характеристике насоса с Д_обт начальную ординату а_0обт вычисляют из соотношения Н_обт = Н_с, откуда

a_o -75 Q²/4 = 46,1+57,45 Q² a_o = 100 м.

Получим Н=100 - 75 .

Мощность электродвигателя находится по формуле

N_дв = KρgQ_1нН_1н/1000η_н , (10)

где Q_1н, Н_1н - подача и напор одного насоса;

η_н – КПД насоса при подачи Q_н=420 л/с, η_н = 73%;

K – коэффициент запаса;

N_дв = 1,1*1000*9,8*420*86,6/1000*0,73=537 квт.

Таблица 5 – Насосные агрегаты

Параметры	Наименование, величина	Примечание
Расчётные подача и напор	Qсут.макс =840 л/с; Нн=86,6 м
Марка и масса агрегата	Д2000-100, 8310 кг
Диаметр рабочего колеса	795 мм
Скорость вращения	960 об/мин
Мощность электродвигателя	537 кВт
Число рабочих агрегатов	2
Число резервных агрегатов	2
Характеристика насоса	Н=100-75Q2	Рисунок 3
Габариты агрегата	3575 1550	Рисунок 4
Размер монтажного пятна	3272 1600	Рисунок 5

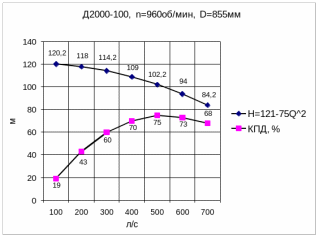

Рисунок 2 – Первоначальная характеристика насоса

Д2000-100 n=960 об/мин, Д=795мм

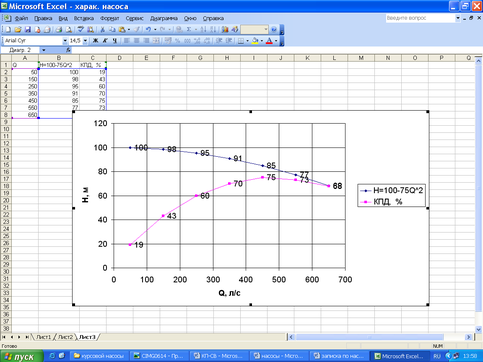

Рисунок 3 – Характеристика насоса после обточки рабочего колеса

Рисунок 4 – Габариты агрегата

К размерам рамы добавлено по 100 мм на каждую сторону – это монтажное пятно 3272 ×1600 мм (рисунок 4).

Рисунок 5 – Размеры монтажного пятна

Рисунок 6 – Присоединительные размеры

6 Проектирование машинного зала

6.1 Расчет машинного зала в плане

Арматура машинного зала (рисунок 7) позволяет ремонтировать любой участок трубопровода, клапан или задвижку при работе насосов Спецификация труб приведена в таблице 6, арматура и фасонные части - в таблице 7, расчетные размеры машинного зала - в таблице 8.

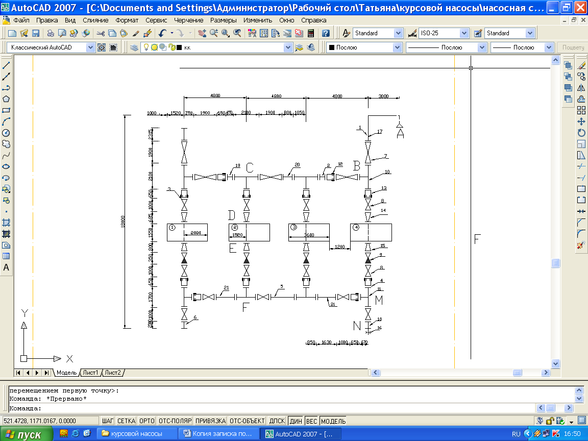

Рисунок 7 – Схема машинного зала

Таблица 6 - Спецификация труб

Таблица 7 - Элементы схемы машинного зала

Таблица 8 – Расчётные размеры машинного зала, мм

Для облегчения ремонтных работ принимаются сальниковые компенсаторы.

При проектировании машинного зала в плане соблюдаются необходимые размеры: между насосными агрегатами – 1200 мм, между агрегатом и стеной 1000мм. Для выполнения всех расчетных размеров принимаются трубные вставки. Вдоль всасывающего и напорного коллектора сумма длин всех элементов составляет 18000 мм, вдоль осей агрегатов сумма элементов составляет 20000 мм. Учитывая унифицированные строительные конструкции (кратность 6м), монтажную площадку 6x4 для въезда автомобиля типа КРАЗ, а также замену насосных агрегатов более мощными, принимается здание машинного зала 18x30м. Колонны располагают через 6м. Вспомогательная часть располагается в пристройке к зданию машинного зала длиной 10м.
