Министерство образования и науки Республики Казахстан

Карагандинский политехнический колледж.

РАСЧЁТ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ

110/35/10 кВ

Пояснительная записка

ПКЭК 2103002.005 – 22ПЗ

Руководитель проекта:

Ахметов С.К.

Выполнил учащийся

Группы ЭСП-06з

Туменбаев К.И.

2009

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1.ВЫБОР ВАРИАНТОВ СХЕМ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ И ТРАНСФОРМАТОРОВ

1.1.Определение электрических нагрузок

1.2.Выбор вариантов схем электроснабжения

1.3.Выбор силовых трансформаторов и автотрансформаторов

1.4.Определение потерь мощности в силовых трансформаторах и автотрансформаторах

2.ВЫБОР СЕЧЕНИЯ ПРОВОДОВ ЭЛЕКТРИЧЕСКОЙ СЕТИ И ОПРЕДЕЛЕНИЕ ПОТЕРЬ ЭНЕРГИИ В НИХ

2.1.Выбор сечения проводов ВЛ

2.2.Определение потерь энергии в ВЛ

3.ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ

4.ЭЛЕКТРИЧЕСКИЙ РАСЧЕТ СЕТИ

4.1.Порядок электрического расчета сети

4.2. Составление схемы замещения и определение параметров сети

4.3 Определение расчетных нагрузок на шинах подстанции.

4.4 Определение расчетных нагрузок на участках ЛЭП

4.5.Определение напряжения на шинах подстанции

В максимальном режиме

В минимальном режиме

Аварийный режим

4.6.Выбор способа регулирования напряжения и определение коэффициента трансформации.

В максимальном режиме

В минимальном режиме

В аварийном режиме

СПИСОК ЛИТЕРАТУРЫ

Введение

Любую развитую страну мира немыслимо представить себе без мощной электроэнергетики – одной из основных отраслей промышленности, охватывающей производство электроэнергии, её передачу, распределение и потребление.

Электроэнергетическая база Казахстана начала создаваться в 30-х годах ХХ века. По плану ГОЭЛРО должны быть созданы ряд гидроэлектростанций в районе Алматы и Восточном Казахстане.

Строились небольшие электростанции при фабриках, заводах, нефтепромыслах и рудниках. Доля Казахстана в общесоюзном производстве в 1940 г. – 1,3%, а в 1950 г. – менее 3%.

В 50-х годах строились ведомственные электростанции при крупных предприятиях. Так в 1950 г. более 80% электроэнергии вырабатывалось промышленными и районными станциями (из-за финансовых, материальных и трудовых ресурсов).

После 50-х годов проводится работа по централизации энергообеспечения республики. В 1950-60 гг. сданы: Жезказганска ТЭЦ, Усть – Каменогорская ГЭС, агрегат Бухтарминской ГЭС и расширяются мощности дейсвующих электростанций. В 1966-70 гг. закончено сооружение Шардаринской ГЭС, начато строительство Капчагайской ГЭС и Жамбыльской ГРЭС. Построен линии электропередач Алматы – Бишкек – Жамбыл.

В 1971-75 гг. Энергетическая база республики пополнилась Аксуйской ГРЭС и Капчагайской ГЭС. В 1973 г. вступила в строй атомная электростанция в г. Актау мощностью 150 тыс.кВт электроэнергии.

За период 1976-80гг. были введены два энергоблока Экибастузской ГРЭС. Началось строительство Шульбинской ГЭС мощностью 1350 тыс. кВт. В 1981-85 гг. освоена проектная мощность Экибастузской ГРЭС– 1 и ввод в действие энергоблоков на ГРЭС– 2, Шульбинской ГЭС. Ввод последних позволял оросить более 400 тыс. га земель Павлодарской и Восточно-Казахстанской областей, сенокосы и пастбища в пойме р.Иртыш. Намечалось строительство энергоблока сверхвысокого напряжения Экибастуз –Урал – Центр.

Чтобы энергетические системы и сети надежно и экономично работали надо понимать сложные процессы в линиях сверхвысоких, высоких и др. напряжений. Надо уметь правильно эти сети проектировать: выбирать наиболее экономичные и надежные схемы и конфигурации, рациональные напряжения, оптимальные сечения проводов, число и мощность трансформаторов, мощность и место расположения компенсирующих устройств и так далее. Надо знать методы расчетов нормальных и аварийных режимов работы: мощность (или токи) на отдельных участках сети, мощность и напряжения в узлах системы для различных систем; потери мощности, которые иногда достигают 10-15% от всей передаваемой мощности в системе и обходятся государству в миллионы тенге.

1.ВЫБОР ВАРИАНТОВ СХЕМ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ И ТРАНСФОРМАТОРОВ

1.1.Определение электрических нагрузок

В задании на курсовое проектирование даны значения активных нагрузок и коэффициентов мощности для каждого потребителя в максимальном и минимальном режиме при соответствующих напряжениях.

По этим данным следует определить реактивные и полные нагрузки по подстанциям

Расчеты выполняются по следующим соотношениям:

(1.1.)

(1.2.)

Таблица1. Параметры потребителей электрической сети

№	Максимальный режим												Минимальный режим
	U1 110 кВ				U2 35 кВ				U3 10 кВ				U1 110 кВ				U2 35кВ				U3 10 кВ
	P	Q	S	P		Q	S	P		Q	S	P		Q	S	P		Q	S	P		Q	S
	МВт	МВар	МВ∙А	МВт		МВар	МВ∙А	МВт		МВар	МВ∙А	МВт		МВар	МВ∙А	МВт		МВар	МВ∙А	МВт		МВар	МВ∙А
1	32	15,4	35,5	-		-	-	20		9,6	22,2	30		16,1	34	-		-	-	10		5,3	11,3
2	-	-	-	25		12	27,7	16		7,6	17,7	-		-	-	15		8	17	6		3,2	6,8
3	26	12,5	28,8	18		8,7	20	12		5,7	13,3	16		8,63	18,8	8		4,31	9	7		3,7	7,95
4	-	-	-	-		-	-	17		8,02	18,8	-		-	-	-		-	-	8		4,3	9

1.2.Выбор вариантов схем электроснабжения

При проектировании предварительно намечаются несколько вариантов (5- 6) схем электрической сети.

Затем, в результате рассуждений, простейших прикидок и сравнений (по общей длине линий, по типу трансформаторов, по моменту нагрузок) выбирают две схемы для дальнейшего расчета.

Можно выбрать несколько вариантов схем электрической сети из радиальных, кольцевых и смешанных схем.

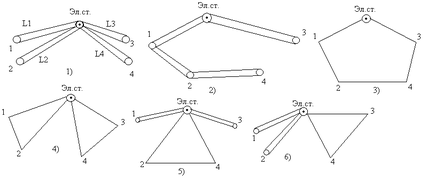

Рисунок №1 Варианты схем электрической сети.

L1=1,5 cм =22,5км; L2=2,7см =40,5км; L3=3,2см =48км; L4=3,3см =49,5

L5=1,4см = 21км; L6=1,9см = 28,5км; L7=1,5см = 22,5км

По полученным суммарным данным выбираются 2 и 4 вариант.

1.3.Выбор силовых трансформаторов и автотрансформаторов

Согласно заданию на каждой подстанции имеются потребители I, II категории, нужно установить два взаимно регулируемых трансформаторов. И рассчитывать по формуле:

(1.3)

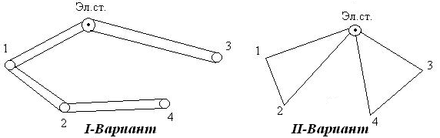

Рисунок №2 Схемы электрической сети

I-Вариант

Выбираем ТДН 16000/110

Выбираем ТДТН 40000/110

Выбираем ТДТН 25000/110

Выбираем ТД 16000/35

II-Вариант

Выбираем ТДН 16000/110

Выбираем ТДТН 40000/110

Выбираем ТДТН 25000/110

Выбираем ТДН 16000/110

Номинальные мощности трансформаторов, автотрансформаторов и их технические характеристики принимаются по техническим справочникам и сводятся в таблицу

Таблица 2. Технические данные силовых трансформаторов, автотрансформаторов

1.4.Определение потерь мощности в силовых трансформаторах и автотрансформаторах
