Значение lэ находят по формуле

(3.2)

где - сумма коэффициентов местных сопротивлений на участке; d - внутренний диаметр трубы, м; - коэффициент трения.

По данным профессора С.Ф.Копьева, коэффициент трения и диаметр стальных водопроводов связывает зависимость

(3.3)

Для паропроводов коэффициент уменьшают на 10...20 %.

Диаметр трубопровода определяют по формуле

(3.4)

где Gп - расход теплоносителя, т/ч, с учетом плотности теплоносителя – воды); - средняя плотность теплоносителя, кг/м3.

(взяты 2 – задвижки нормальные и 2 – отвода гнутых R=2d)

3.3 Тепловой расчет сетей

Цель теплового расчета сетей - определить толщину тепловой изоляции и падение температуры теплоносителя на данном участке трассы.

Толщину теплоизоляционного слоя определяют по нормам удельных потерь теплоты или на основе технико-экономических расчетов. При этом толщина тепловой изоляции трубопровода данного диаметра условного прохода не должна превышать предельного значения.

Удельные потери теплоты, Вт/м, 1 м трубопровода данного диаметра определяют по формуле

(3.5)

где t1 - расчетная температура теплоносителя, оС: для водяных сетей - средняя за год температура воды, для паровых сетей и сетей горячего водоснабжения - максимальная температура теплоносителя; t2- температура окружающей среды, оС: для надземной прокладки - среднегодовая температура наружного воздуха, для подземной (в непроходных каналах и бесканальной)- среднегодовая температура на глубине заложения оси трубопровода (принимают равной +5 оС); R - общее тепловой сопротивление, м2 оС /Вт.

Пренебрегая сопротивлением тепловосприятию от теплоносителя к стенке трубопровода и сопротивлением теплопроводности самой стенки, общее тепловое сопротивление при надземной прокладке сети определяют по формуле

(3.6)

Сопротивление теплопроводности слоя тепловой изоляции

(3.7)

где dн.и и dв.и - наружный и внутренний диаметры изоляции, м; и - теплопроводность материала изоляции, Вт/(м2 оС).

Тепловое сопротивление наружной поверхности изоляции

(3.8)

Коэффициент теплоотдачи поверхности изоляции, Вт/(м2 оС), определяют по эмпирической формуле

(3.9)

где tн.и - температура наружной поверхности изоляции, оС; - скорость воздуха у поверхности изоляции, м/с.

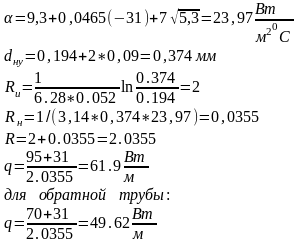

для подающей трубы:

Полученные удельные потери теплоты удовлетворяют допустимым нормам.

Литература

1.Драганов Б.Х. Курсовое проектирование по теплотехнике и применению теплоты в сельском хозяйстве.—М.: Агропромиздат,1991.

2.Захаров А.А. Практикум по применению теплоты и теплоснабжению в сельском хозяйстве.—М.: Колос,1995.

3.Захаров А.А. Применение теплоты в сельском хозяйстве.—М.: Агропромиздат,1986.

4.Лекомцев П.Л., Артамонава Л.П. Теплотехника. Методическое пособие к курсовой работе.—Ижевск.: ИжГСХА,1997.
