Текст из файла (страница 4)

(2.3)

(2.4)

где - укрупненный показатель максимального удельного потока теплоты, расходуемой на отопление 1 м2 жилой площади, Вт/м2; F - жилая площадь, м2.

Значения определяются в зависимости от расчетной зимней температуры наружного воздуха(=175Вт/ ).

Максимальный поток теплоты, Вт, расходуемой на нагрев вентиляционного воздуха общественных зданий

(2.5)

Для отдельных жилых, общественных и производственных зданий максимальные потоки теплоты, Вт, расходуемой на отопление и подогрев воздуха в приточной системе вентиляции можно определить по их удельным тепловым характеристикам

(2.6)

(2.7)

где qот и qв - удельные отопительная и вентиляционная характеристики здания, Вт/(м3оС); Vн - объем здания по наружному обмеру (без подвальной части), м3; a - поправочный коэффициент, учитывающий влияние на удельную тепловую характеристику местных климатических условий a = 0,54 + 22/(tв – tн).

Магазин:

Гараж:

Жилые дома: По нормативу на 1 человека 9 ,в поселке 600 жителей, тогда А=9*600=5400

Вспомогательные помещения при животноводческом помещении:

2.1.2 Расход теплоты на горячее водоснабжение

Средний поток теплоты, Вт, расходуемой за отопительный период на горячее водоснабжение жилых и общественных зданий находят по формуле

(2.8)

где qг.в - укрупненный показатель среднего потока теплоты, Вт, расходуемой на горячее водоснабжение одного человека с учетом общественных зданий поселка, принимается в зависимости от средней за отопительный период нормы потребления воды при температуре 55 оС на одного человека g, л/сут:

Максимальный поток теплоты, Вт, расходуемой на горячее водоснабжение жилых и общественных зданий

(2.9)

Для производственных зданий максимальный поток теплоты, Вт, расходуемой на горячее водоснабжение, определяют по формуле

(2.10)

где Gv - часовой расход горячей воды, м3/ч; в - плотность воды, принимается равным 983 кг/м3; Св - удельная теплоемкость воды, равная 4,19 кДж/(кгоС); tг - расчетная температура горячей воды, равная 55 оС; tх - расчетная температура холодной (водопроводной) воды, принимаемая в зимний период равной 5 оС, а летний период 15 оС.

(q=250л/ч- расход на 1 душевую)

Для животноводческих помещений максимальный поток теплоты, Вт, расходуемой на горячее водоснабжение (tг = 40...60 оС) для санитарно-технических нужд (подмывание вымени, мытье молочной посуды, доильных аппаратов, молокопроводов, шлангов и другого оборудования, уборка помещений), подсчитывают по формуле

(2.11)

где - коэффициент неравномерности потребления горячей воды в течение суток, принимают = 2,5; ni - число животных данного вида в помещении; gi - среднесуточный расход воды на одно животное, кг, принимают для коров 15 кг, телят и молодняка 2 кг, свиноматок 3 кг, свиней на откорме 0,5 кг.

Поток теплоты, Вт, расходуемой на горячее водоснабжение жилых, общественных и производственных зданий в летний период, по отношению к отопительному снижается и определяется по следующим формулам:

для жилых и общественных зданий

(2.12)

для производственных зданий

(2.13)

Жилые дома:

Для производственных зданий максимальный поток теплоты, расходуемой на горячее водоснабжение

Животноводческое помещение:

В летний период.

Жилые дома и общественные здания:

Для производственных зданий:

2.1.3 Расход теплоты на технологические нужды

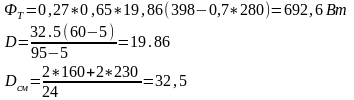

Поток теплоты, Вт, расходуемой на технологические нужды ремонтных мастерских и автогаражей, подсчитывают по формуле

(2.14)

где - коэффициент спроса на теплоту, равный 0,6...0,7; G - расход теплоносителя (воды или пара), кг/ч; h - энтальпия теплоносителя, кДж/кг; hвоз - энтальпия обратной воды или возвращаемого конденсата, кДж/кг (можно принять hвоз = 270...295 кДж/кг); p - коэффициент возврата обратной воды или конденсата, обычно принимаемый равным 0,7.

Расход пара D (G = D) для ремонтных мастерских можно принять равным 100...120 кг/ч.

Поток теплоты, Вт, расходуемой на технологические нужды животноводческих помещений, определяют по укрупненным нормам расхода пара и горячей воды на тепловую обработку кормов

(2.15)

где - коэффициент неравномерности потребления теплоты на технологические нужды в течение суток, принимают = 4; Mi - количество подлежащего тепловой обработке корма данного вида в суточном рационе одного животного, кг; di - удельный расход пара или горячей воды на обрабатываемый корм данного вида, кг/кг; hi - энтальпия используемого пара или горячей воды, кДж/кг; ni - число животных данного вида в помещении.

Поток теплоты, Вт, расходуемой на пастеризацию молока

(2.16)

где mм - масса молока, обрабатываемая в пастеризаторе, кг/ч; См - теплоемкость молока, равная 3,94 кДж/(кгоС); t’’м - температура молока после пастеризации, принимают t’’м = 85 оС; t’м - температура молока до пастеризации, (у охлажденного t’м = 5 оС, после дойки t’м = 35 оС).

Гараж:

Поток теплоты, расходуемой на технологические нужды животноводческих помещений:

2.2 Построение годового графика тепловой нагрузки

Годовой расход теплоты на все виды теплопотребления можно определить аналитически или графически из годового графика тепловой нагрузки. По годовому графику устанавливаются также режимы работы котельной в течение всего года. Строят такой график в зависимости от длительности действия в данной местности различных наружных температур.

Средневзвешенная расчетная внутренняя температура определяется по выражению

(2.17)

где Vi – объемы зданий по наружному обмеру, м3; ti –расчетные внутренние температуры этих зданий, оС.

мф=6937,39 Вт/мм mτ=16,7 ч/мм

Разделим график на 8 прямоугольников и 8 треугольников:

1) S=267*2=534 S=0,5*7*2=7

2) S=7*248=1736 S=0,5*7*19=66,5

3) S=17*228=3876 S=0,5*20*17=170

4) S=32*208=6656 S=0,5*20*32=320

5) S=55*188=10340 S=0,5*55*20=550

6) S=63*168=10584 S=0,5*63*20=630

7) S=67*147=9849 S=0,5*67*22=737

8) S=88*116=10208 S=0,5*88*31=1364

(2.18)

где F - площадь годового графика тепловой нагрузки, мм2; mф и m - масштабы расхода теплоты и времени работы котельной, соответственно Вт/мм и ч/мм.

Проверка:

,

что примерно соответствует данным, полученным на основе годового графика тепловой нагрузки.

2.3 Подбор котлов

Отопительно-производственные котельные в зависимости от типа установленных в них котлов могут быть водогрейными, паровыми или комбинированными - с паровыми и водогрейными котлами.

Расчетную тепловую мощность котельной принимают по тепловой нагрузке для зимнего периода

(2.19)

где Фуст - суммарная тепловая мощность всех котлов, установленных в котельной, Вт.

В котельной должно быть не менее двух и не более четырех (стальных) или шести (чугунных) котлов, причем котлы однотипные по теплоносителю должны иметь одинаковую площадь поверхности нагрева. Устанавливать резервные котлы не допускается.

Если для покрытия нагрузок требуется горячая вода, и пар, то в зависимости от принятых параметров теплоносителей котельную оборудуют либо одними паровыми котлами, работающими как на паровые, так и на водяные сети (через водоподогреватели), либо водогрейными и паровыми котлами. В котельных последнего типа летом работают только паровые котлы, покрывающие нагрузку горячего водоснабжения и паровую технологическую нагрузку.

Число котлов в котельной

(2.20)

где Фк - тепловая мощность одного котла, Вт.

Для более рационального использования котлов значение Фк должно быть равно или кратно летней тепловой нагрузке котельной Фр.л. Допускается работа котлов с перегрузкой или недогрузкой, не превышающей 25 % средней нагрузки.

Котёл «Универсал-5»

Площадь поверхности, м2 33,1

Число секций 30

Тепловая мощность, кВт 463

- установим 5 котлов.

Отопительный период работает с недогрузкой:

В общем случае недогрузка не превышает допустимого значения 25%

2.4 Составление и расчет тепловой схемы котельной

2.4.1 Расчет расхода теплоносителя в прямой и обратной магистрали сети теплоснабжения

При централизованном теплоснабжении для отопления, вентиляции, горячего водоснабжения и, если возможно, для технологических целей в качестве теплоносителя должна использоваться вода [19].

Температура воды в подающем трубопроводе тепловой сети при расчетной температуре наружного воздуха принимается равной 150 оС, в обратном трубопроводе она составляет 70 оС. И только в тех случаях, когда расчетная тепловая нагрузка Фр 5,8 МВт, допускается применение в подающей магистрали воды с температурой 95...110 оС в соответствии с расчетной температурой в местных системах отопления.
