Расчет установившегося режима работы электрической системы

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Регистрация/авторизация

Текст из файла (страница 2)

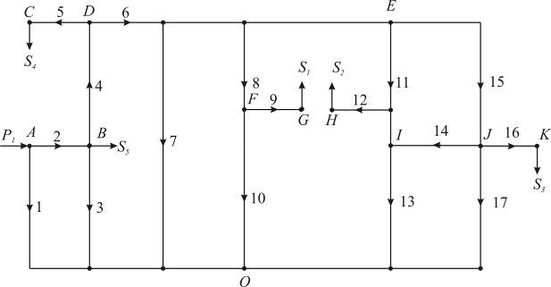

Рис. 10.

По графу составляем матрицу соединений ветвей узлов (первая матрица инциденций) - .

	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
A	1	1	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
B	0	-1	1	1	0	0	0	0	0	0	0	0	0	0	0	0	0
C	0	0	0	0	-1	0	0	0	0	0	0	0	0	0	0	0	0
D	0	0	0	-1	1	1	0	0	0	0	0	0	0	0	0	0	0
E	0	0	0	0	0	-1	1	1	0	0	1	0	0	0	1	0	0
F	0	0	0	0	0	0	0	-1	1	1	0	0	0	0	0	0	0
G	0	0	0	0	0	0	0	0	-1	0	0	0	0	0	0	0	0
H	0	0	0	0	0	0	0	0	0	0	0	-1	0	0	0	0	0
I	0	0	0	0	0	0	0	0	0	0	-1	1	1	-1	0	0	0
J	0	0	0	0	0	0	0	0	0	0	0	0	0	1	-1	1	1
K	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	-1	0
O	-1	0	-1	0	0	0	-1	0	0	-1	0	0	-1	0	0	0	-1

В матрице отбрасываем строку, соответствующую балансирующему узлу. В качестве балансирующего узла принимаем узел O.

Запишем матрицу M:

	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
A	1	1	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
B	0	-1	1	1	0	0	0	0	0	0	0	0	0	0	0	0	0
C	0	0	0	0	-1	0	0	0	0	0	0	0	0	0	0	0	0
D	0	0	0	-1	1	1	0	0	0	0	0	0	0	0	0	0	0
E	0	0	0	0	0	-1	1	1	0	0	1	0	0	0	1	0	0
F	0	0	0	0	0	0	0	-1	1	1	0	0	0	0	0	0	0
G	0	0	0	0	0	0	0	0	-1	0	0	0	0	0	0	0	0
H	0	0	0	0	0	0	0	0	0	0	0	-1	0	0	0	0	0
I	0	0	0	0	0	0	0	0	0	0	-1	1	1	-1	0	0	0
J	0	0	0	0	0	0	0	0	0	0	0	0	0	1	-1	1	1
K	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	-1	0

2.6 Расчет матрицы узловых проводимостей

Матрица узловых проводимостей может быть определена следующим образом:
