Повний об’єм РЧВ:

W_РЧВ = W_р + W_пож + W_в.п.,

де W_р – регулюючий об’єм води, м³; W_в.п – запас води на власні потреби станцій підготовки води ( приймаємо W_в.п = 0,06Q_{доб.мах} = 0,06*37801.704 = 2268.1м³);

W_пож – пожежний запас води6

W_пож = Т_п (3,6 q_п – Q₁) + W_госп ,

де Т_п = 3 – час гасіння пожежі в системах водопостачання І категорії; q_п – витрати води на гасіння розрахункової кількості пожеж в населеному пункті, (q_п = 70 л/с);

Q₁ = 1575 м³/год – подавання води в РЧВ НС-І; 3,6 – коефіцієнт переведення л/с у м³/год; W_госп = 2137.143625 + 1997.72475 + 2041.57875 = 6176.447125м³ – об’єм води, що споживається за три суміжні години найбільшого водоспоживання на господарські і виробничі цілі.

W_пож = 2207.447 м³.

W_РЧВ = 4196.3 + 2207.447 + 2268.1 = 8671.847м³.

Приймаємо два прямокутні РЧВ місткістю 5000 м³ кожний і розмірами:

довжина – 30 м; ширина – 36 м; глибина води – h_РЧВ = 4,84 м.

Глибини об’ємів води:

• регулюючого h_рег = W_р /nF_РЧВ = 4196.3/2^.36^.30 =1.94 м

• пожежного h_пож= W_пож/nF_РЧВ = 1.02м;

• на власні потреби h_в.п. = 1.05м.

Відмітка максимального рівня води в резервуарі

Z_mах.рчв = Z_з.рчв + h_рчв = 122 + 1,0 = 123 м,

де Z_з.рчв – відмітка поверхні землі в місці знаходження РЧВ, м; h_рчв – перевищення максимального рівня води над поверхнею землі, м.

Відмітка дна РЧВ

Z_д.рчв = Z_max.рчв – h_рчв = 123 – 4,84 = 118.16 м,

Відмітка мінімального рівня води в РЧВ

Z_min.р = Z_mах.рчв – h_рег – h_в.п. = 123 – 1, 94 – 1.05= 120.01

5. Визначення розрахункових режимів роботи водопровідних мереж та секундних витрат води

Так як у проекті прийнято безбаштову схему водопостачання міста, то перевіряємо мережу на три розрахункові режими у добу максимального водоспоживання: години максимального і мінімального водовідбору з мережі та гасіння пожежі при максимальному водовідборі.

Для виконання гідравлічного розрахунку водоводів та магістральної водопровідної мережі витрати води на різні потреби в годину максимального і мінімального водоспоживання у добу максимального водоспоживання переводимо в секундні (табл. 10).

Таблиця 10

Визначаємо секундні витрати живлення мережі для трьох розрахункових режимів (табл. 11).

Таблиця 11

Визначення секундних витрат живлення мережі
Одиниця	Режим	Водоспо-живання	Подача насосів	Надходження води із резервуару	Подача води в башту
м3/год	max	2041.57875	2011.32	77.83	-
л/с		567.1	558.7	23.55	-
м3/год	max+пож	2293.56	2293.56	-	-
л/с		637.1	637.1	-	-
м3/год	max транзит	1478.8975	1738.734	-	278.065
л/с		410.8	482.98	-	77.24

НС II

РЧВ

6. Визначення дорожніх витрат та вузлових відборів

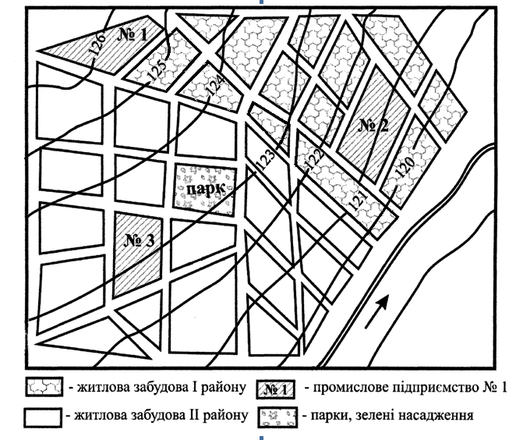

За планом міста обчислюємо фактичну довжину ділянок магістральних ліній мережі, обмежених вузлами, та окремо для кожного з районів міста визначаємо фактичну і розрахункову (L_І і L_ІІ) довжину магістральної водопровідної мережі як суму розрахункових довжин ділянок у даному районі (табл.12).

Для кожного з районів визначаємо питому витрату води:

• при максимальному транзиті

• = 294.234 / 3255 = 0.09 л/ с^.м;

= 112.53 / 5115 = 0.022л/ с^.м;

• при максимальному водоспоживанні

q_пит.І = 239.66/ 3255 = 0.074 л/ с^.м;

q_пит.ІІ = 82.35/ 5115 = 0.0161л/ с^.м.

Визначаємо дорожні витрати q_д на всіх розрахункових ділянках (окремо для кожного району), як добуток питомої витрати води q_пит при певному режимі і розрахункової довжини ділянки (табл. 12).

Таблиця 12

Визначення дорожніх витрат води

Для кожного розрахункового режиму визначаємо вузлові витрати, що обчислюються як половина суми всіх дорожніх витрат, що прилягають до даного кузла, л/c:

.

Повну дорожню витрату лінії, яка проходить на межі двох районів, обчислюємо як суму дорожніх витрат, отриманих для цієї лінії у кожному з районів.

Записуємо витрати підприємств, що приєднані до вузлів 2, 6, 5 (табл.13). Для режиму пожежогасіння призначаємо зосереджені витрати води для гасіння пожеж у вузлах 6, 8.

Таблиця 13

Визначення вузлових відборів

7. Попередній розподіл витрат води по ділянкам мережі
