Для водопровідної мережі у межах населеного пункту та для водоводів призначаємо чавунні труби.

По визначеним попереднім розрахунковим витратам ділянок мережі при режимі максимального водоспоживання намічаємо економічно вигідні діаметри головних магістральних ліній, користуючись таблицями для гідравлічного розрахунку [2]. Перевіряємо можливість пропуску витрати води по них в режимі пожежогасіння. Назначаємо діаметри перемичок на сортамент меньше діаметра магістралей, що до них примикають.

9. Визначення витрат напору в трубах та ув’язка кілець

Гідравлічний розрахунок водопроводу виконуємо для всіх розрахункових режимів (табл.14-16). Втрати напору на ділянках водопровідної мережі визначаємо за формулою:

h = S q², м,

де q – витрата води на ділянці, л/с; S – опір ділянки

Ув'язку кілець виконуємо методом Шевелева. За програмою “таблиці Шевелева”.

Гідравлічний розрахунок трубопроводів на відгалуженнях для підключення підприємств виконуємо (табл. 17), використовуючи [2]. Передбачаємо прокладання трубопроводів в одну нитку, вважаючи це допустимим за вимогами надійності водозабезпечення даних виробництв.

Талиця 17

Гідравлічний розрахунок трубопроводів для підключення підприємств

Ділянка	Довжина	Діаметр	Витрата	Швидкість	1000і	h=1000і*l
2	0,25	400	157	1,241	5.396	1,38
5	0,15	250	44.23	0.88	5.177	0,864
6	0,15	200	43.77	1.358	15.717	0,8385

10. Визначення вільних напорів та п’єзометричних відміток у вузлах водопровідної мережі

Вільні напори визначаємо в усіх вузлах магістральної водопровідної мережі і водоводів на всі розрахункові режими роботи водопроводу. Для цього креслимо розрахункові схеми мережі, на яких вказуємо значення, отримані при гідравлічному розрахунку.

Потрібний вільний напір Н_тр визначаємо залежно від поверховості будинків:

Н_тр= 4(n – 1) + 10, м,

де n – кількість поверхів.

Значення фактичних вільних напорів у вузлах водопровідної мережі визначаємо за формулою

Н_віл.і = П_і – Z_з.і, м,

де П_і – п'єзометрична відмітка у і-му вузлі водопровідної мережі; Z_з.і – відмітка поверхні землі у цій же точці.

Значення П_і в інших вузлах мережі визначаємо при послідовному обході всіх вузлових точок за формулою:

П_і+1 = П_і ± h_і, м,

в якій величину втрати напору h_і між двома точками мережі берємо із знаком «мінус», якщо напрям обходу точок збігається з напрямом руху води на ділянці, а в іншому разі приймають знак «плюс».

Диктуючою точкою для режимів максимального і водоспоживання та пожежогасіння буде вузол 2.

Диктуючою точкою для режиму транзиту буде вузол 6.

Для режиму пожежогасіння вільні напори у всіх вузлах мережі повинні бути не меншими 10 м і не більшими 60 м.

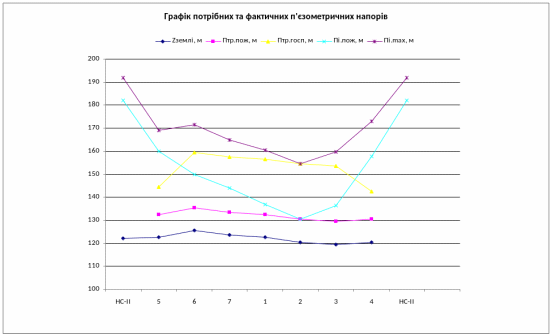

На основі виконаного гідравлічного розрахунку мережі та визначених вільних напорів і п'єзометричних відміток складаємо розрахункові схеми для усіх розрахункових режимів та будуємо профіль по зовнішньому контуру водопровідної мережі.

Список літератури

1. СниП 2.04.02-84. Водоснабжение. Наружные сети и сооружения. /Госстрой СССР. – М., Стройиздат, 1985. – 136 с.

2. Шевелев Ф.А., Шевелев А.Ф. Таблицы для гидравлического расчета водопроводных труб. Справочное пособие. М., Стройиздат, 1984. – 116 с.

3. А.М.Тугай, В.О.Орлов, В.О.Шадура, С.Ю.Мартинов. Міські інженерні мережі та споруди. Підручник. – Київ: Укргеліотех, 2010. – 256с.

4. Тугай А.М., Терновцев В.О., Тугай Я.А. Розрахунок і проектування споруд систем водопостачання: Навчальний посібник. – КНУБА, 2001. – 256с.

5. Хоружий П.Д., Хомутецька Т.П., Хоружий В.П. Ресурсозберігаючі технології водопостачання. – К: Аграрна наука, 2008 – 534 с.

6. Хоружий П.Д., Ткачук О.А. Водопровідні системи і споруди: Навч. посібник. – К.: Вища шк., 1993. – 230 с.: іл.

Прізвище , група

Варіант 18

1. Кількість населення:

I район - 42000 осіб

II район - 28000 осіб

2. Кількість поверхів забудови міста:

I район - 7

II район - 4

3. Ступінь благоустрою житлової забудови (СНиП 2.04.02-84, табл..1):

I район - з централізованим гарячим водопостачанням

II район - без ванн

4. Зона розташування міста - середня

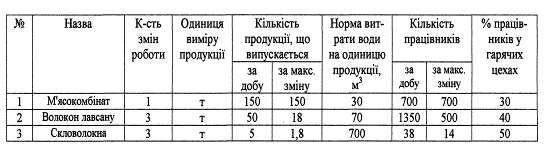

5. Промислові підприємства:

6. Довжина напірних водоводів - 3,0 км та 3,2 км

7. Відмітка поверхні землі біля насосної станції II підйому - 122,0 м

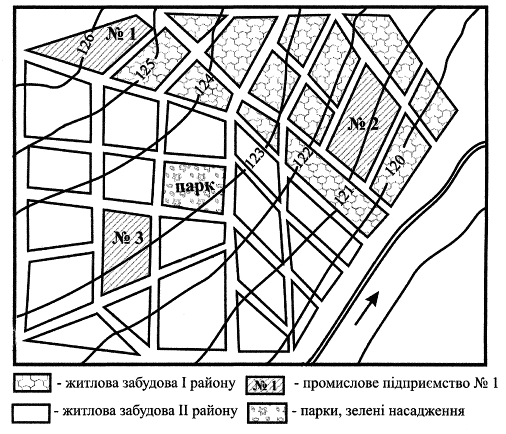

8. Генплан міста (М 1:20000)
