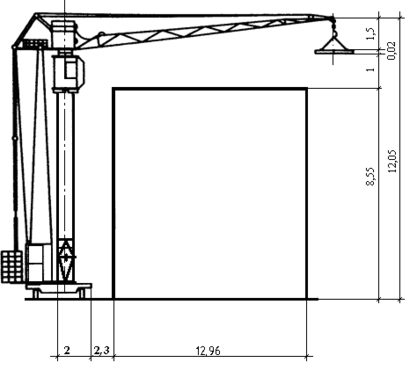

Вертикальная привязка крана КБ-100АС

Высота крана:

Hкр=Hзд+Hзап+Нзл+Нстр=8,55+1+0,22+3=196+2.3+ =17.51

Технические характеристики:

Грузоподъемность - 5 тон.

Вылет стрелы – 20 м.

Высота подъёма – 33 м.

Скорость – 10^-2 м/с

Подъём груза – 0,5

Посадка груза - 0,1

Скорость перемещения – 1,8

Установленная мощность электродвигателя 38,2 кВт

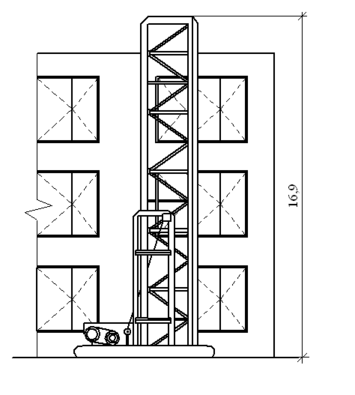

Подъёмник ТП-2 (С-447)

Подъёмник предназначен для подъема строительных материалов при строительстве зданий до 6 и 9 этажей. Подъёмник стационарный, при работе мачта подъёмника крепится к стене специальными креплениями.

Модель ТП-2 (С-447)

Грузоподъемность – 0,5т

Высота подъёма до 17м

Скорость подъёма груза 0,38 м/с

Мощность электродвигателя 3 кВт

Габарит груза платформы:

Длина – 1,5м

Ширина – 1м

Масса – 1400кг

4. Разработка технологической карты

4.1 Область применения карты

Технологическая карта разработана на устройство стропильной крыши трёх этажного дома с размерами в осях 14,4м и 48,9м. Площадью скатов 692,3м²

4.2 Технико-экономические показатели

Трудоемкость на весь объём работ:

Нормативная: 361,5чел-час.

Принятая: 320чел-час.

Выработка на одного рабочего в смену:

Нормативная: 19,56м²

Принятая: 17,31м²

Продолжительность выполнения работ.

Объём работ 692,3м²

4.3 Технология выполнения строительного процесса

До начала монтажа стропильной системы должны быть выполнены все работы по монтажу чердачного перекрытия. Работу по установке стропил начинают с укладки по внутренним стенам лежней, а по наружным мауэрлатов. Мауэрлаты предварительно антисептируют путём глубокой пропиткой или обмазки пастойантисептированные мауэрлаты укладывают с прокладкой по ним двух слоёв толя со стороны стены.

На лежни устраивают стойки через 6 м, временно раскрепляют схватками, ставят подкосы и укладывают прогон. Затем на прогоне и мауэрлатах производят разбивку положения стропильных ног. Врубка стропильных ног в мауэрлат производится врубкой в зуб. У конька стропильные ноги попарно соединяют в пол дерева. Для придания пространственной жёсткости стропильных ног к ним крепят на гвоздях ригели, скрепляя каждую пару стропильных ног с обеих сторон. Далее после установки стропильных ног по ним устраивают обрешётку. Обрешётка выполняется из бруска сечением 50мм × 50 мм. Бруски обрешётки укладываются вдоль конька через 510мм.

На карнизных свесах выполняется сплошная дощатая обрешётка. Устройство обрешётки начинают сразу же вслед за установкой первых четырех – пяти стропильных ног.

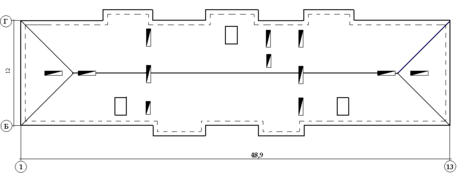

3.4 Подсчёт объёмов работ

Sкр=2Sтр+2Sтрап

Sтр=14×7=49 м²

2Sтр=Sтр+Sтр=49+49=98 м²

Sтрап= H(a+b)/2=7(48,9×36)/2=297,15 м²

2Sтрап=297,15*2=594,3 м²

Sкр=2Sтр+2Sтрап=98+594,3=692,3 м²

4.5 Калькуляция трудовых и денежных затрат

Обоснование ЕНиР и д.р.	Состав работ	Ед. изм.	Объём работ	Норма времени на ед. изм. Чел-час.	Расценка на ед. изм. Руб-коп.	Затраты труда на весь объём работ чел-час.	Стоимость затрат труда на весь объём работ.
§ 6-1-8 2	Укладка на место мауэрлатов	100м²	6,923	1,5	0-78,1	10,4	5,4
§ Е 6-1-8 3б	Установка на место стропил	100м²	6,923	35	18-23	242,3	126,2
§ Е 6-1-8	Укладка выверка и правка обрешетки	100м²	6,923	14,5	7-55,0	99,5	52,3
§ Е 6-1-9	Сборка всего каркаса слуховых окон	100м²	6,923	1,35	0-70,3	9,3	4,9
Итого						361,5	188,7

4.6 Материально-технические ресурсы

Наименование	Ед. изм.	Кол-во
Материалы, полуфабрикаты, изделия. Доски б – 50мм Бруски Гвозди Бревно для стропил Антисептическая паста Толь Поковки	м³ м³ кг м³ кг м² кг	0,7 6 13 21 30 9 20
Оборудование инструменты и приспособления. Пила поперечная Пила - ножовая Уровень Отвес Молоток Топор Рулетка металлическая Нивелир с рейками Электродрель Инвентарные подмости на козелках Дисковая электропила Подъемник	шт шт шт шт шт шт шт шт шт шт шт шт	2 2 1 2 3 3 2 1 1 7,5 1 1

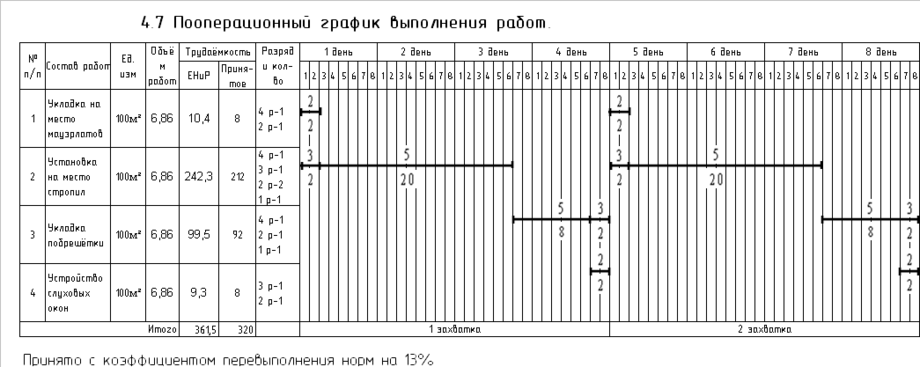

4.8 Организация труда рабочих

Состав рабочих по профессии и квалификации (5 человек) звено состоит из плотников:

1разр (подсобный рабочий) – 1 чел.

2разр – 2 чел.

3разр – 1 чел.

4разр – 1 чел.

Распределение работы между исполнителями:

Сначала два плотника (4разр-1 и 2разр-1) производят заготовку и укладку мауэрлатов. В это время оставшиеся рабочие (1разр-1, 2разр-1 и 3разр-1) начинают выполнять работы по установке стропил, закончив укладку мауэрлатов, рабочие (4разр-1 и 2разр-1) присоединяются к рабочим (1разр-1, 2разр-1 и 3разр-1), делают врубку стропильных ног, установку стоек, укладку прогонов они заканчивают вместе. Затем всё звено плотников приступает к укладке брусков обрешётки, уложив некоторые количество брусков обрешётки, уложив некоторые количество трое рабочих (4разр-1, 2разр-1 и 1разр-1) начинают выполнять работы по устройству слуховых окон, а в это время рабочие (3разр-1 и 2 разр-1) делают работы по устройству обрешётки.

4.9 Контроль качества

Организация и схема операционного контроля качества работ.

Наименование операции	Контроль качества работ.
Производителем работ	Мастером		Состав		Способ	Время
1	2		3		4	5
Подготовительные работы	−		Должны быть выполнены работы по монтажу чердачного перекрытия, устройства карниза, возведению и монтажу дощатых труб и вентиляционных стояков сверх чердачного перекрытия и крыши. Все элементы стропил (мауэрлаты, подкосы, стропильные ноги) заранее заготовляются по шаблонам и подают на чердачное перекрытие.		Визуально	До начала монтажа
Укладка мауэрлатов	−		Мауэрлаты антисептируют путём пропитки и обмазки устройство гидроизоляции со стороны стены (2 слоя толя)		Визуально	Инструментально
			По внутренней стены укладывают лежни по наружным мауэрлатах		До укладки мауэрлатов
Устройство стоек	-		На лежень устанавливают стойки, временно закрепив их схватками, устраивают подкосы. Прогоны, подкосы и стойки скрепляют стальными скобами.		Визуально
Устройство стропил	-		Производят разработку на прогоне и мауэрлатах проектного положения стропильных ног, выбирают гнёзда и укладывают в них стропильные ноги. Скрепление стропильной системы производится скобами и болтами.		Инструментально
			Проверка правильности проектного положения всех установленных элементов		Инструментально
1		2		3			4		5
Устройство слуховых окон		-		После прибивки брусков делают в обрешётке вырезы для слуховых окон и монтируют их.
Устройство обрешётки		-		Устройство обрешётки начинают после установки четырёх стропильных ног. Бруски прибивают от карниза к коньку

Отклонение в размерах несущих конструкций.

Отклонения	Величина, допускаемая отклонением мм.
По длине конструкции По высоте конструкций и опор В расстояниях между осями конструкции Конструкций по вертикали Отдельных сжатых элементов конструкций от проектного положения	± 20 ± 10 ± 10 ± 0,2 % 1/300 длины элемента.
Смещение центра опорных узлов от центра опорных площадок	± 10
В глубине врубок В размерах поперечных сечений	± 2,5 ± 2
В расстояниях между центрами рабочих болтов и нагелей в соединениях: Для входных отверстий Для входных отверстий поперёк волокон	± 2 2% толщины патока, но не более 5 мм
В расстояниях между центрами гвоздей со стороны забивки в гвоздевых соединениях	± 2

4.10 Охрана труда и техника безопасности при выполнении строительного процесса

При монтаже деревянных элементов и конструкций соблюдаются основные меры техники безопасности. Перед началом работ следует проверить исправность и прочность насадки деревянных рукояток инструментов. Для прохода рабочих по перекрытиям без пола надо укладывать по балкам временные настил шириной не менее 70 см.
