(Цех № 3 – отделение общей сборки и малярное отделение и экспедиция)
Расчет КЕО при верхнем освещении удобно вести в табличной форме:
Уровень условной рабочей поверхности примем равным 0,8м, шаг между расчетными точками равен 2м, как в расчете КЕО при боковом освещении, для того, что бы была возможность рассчитать КЕО при комбинированном освещении.
Коэффициент Eср вычисляется как среднее арифметическое значений E верхн.
где n – число расчетных точек
Hф/B=19,2/66,8=0.287
где Hф – Расстояние от условной рабочей поверхности до низа остекления фонаря.
Коэффициент r2 принимается согласно СНиП II-4-79 (таблица 33)
При однопролетном цехе, ρср=0.4 и Hф/B=0.287, r2 = 1,16
Коэффициент Кф принимается согласно СНиП II-4-79 (таблица 34)
Фонари с вертикальным двусторонним остеклением (прямоугольные)
Кф = 1,2
Расчетное значение КЕО определяется, для каждой точки, по формуле:
Расчет КЕО при комбинированном освещении (Цех №1 – термическое отделение)
Для вычисления КЕО при комбинированном освещении необходимо сложить значения КЕО при верхнем и боковом освещении для каждой точки.
Таблица 3
| Показатели | Номер | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| Расчет КЕО при боковом освещении | |||||||||
| ep бок | 4,7 | 3,45 | 3,02 | 2,31 | 2,37 | 2,52 | 2,44 | 2,77 | 3,16 |
| epверхн | 1,12 | 1,49 | 1,09 | 0,72 | 0,39 | 0,99 | 1,24 | 0,94 | 1,15 |
| ep комб | 5,82 | 4,93 | 4,11 | 3,04 | 2,76 | 3,51 | 3,68 | 3,71 | 4,31 |
Расчет КЕО при комбинированном освещении (Цех №2 – отделение механической обработки)
Таблица 3
| Показатели | Номер | ||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |
| Расчет КЕО при боковом освещении | |||||||||||||||
| ep бок | 0,19 | 0,64 | 1,57 | 1,79 | 2,07 | 1,72 | 1,78 | 1,72 | 1,49 | 1,39 | 1,30 | 1,31 | 1,25 | 1,39 | 1,53 |
| epверхн | 0,99 | 0,99 | 1,01 | 0,62 | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 | 1,03 | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 |
| ep бок | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 1,06 | 1,05 | 1,17 | 1,14 | 1,04 | 1,27 | 1,56 |
| epверхн | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,10 | 0,08 | 0,08 | 0,07 | 0,06 | 0,06 | 0,05 | 0,05 | 0,08 |
| ep комб | 1,18 | 1,63 | 2,58 | 2,41 | 2,70 | 2,36 | 2,51 | 2,44 | 3,26 | 3,54 | 3,17 | 3,13 | 2,98 | 3,34 | 3,80 |
ПРИЛОЖЕНИЕ Д
Графики распределение естественной освещенности
Построение кривых освещенности

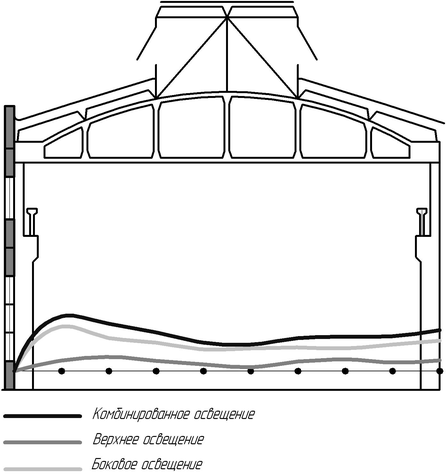

(Цех №1 – термическое отделение)
Построение кривых освещенности выполняется на поперечном разрезе. Вверх от каждой расчетной точки откладываются значения КЕО при верхнем, боковом и комбинированном освещении. Затем соответствующие точки соединяются плавной линией.

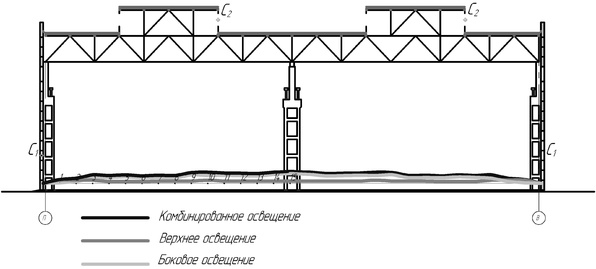

Построение кривых освещенности (Цех №2 – отделение механической обработки)
