Текст из файла (страница 3)

R_o = R_o^тр

1/ α_в + R_к + 1/ α_н = R_o^тр

1/ α_в + ₁ / ₁ + ₂ / ₂ + _у / _у + ₄ / ₄ + 1/ α_н = R_o^тр

Обозначим 1/ α_в + ₁ / ₁ + ₄ / ₄ + ₂ / ₂ + 1/ α_н = R_ox

Тогда _у = _у (R_o^тр - R_ox).

R_ox = 1 / 23 + 0,02 / 1,05 + 0,008 / 0,17 + 0,0015/0,17+ 1 / 8,7 =

= 0,233м² С / Вт.

_у = 0,07 (2,64 – 0,233) = 0,168 м 16,8 см.

Принимаем толщину утеплителя _у = 200 мм.

Характеристики ограждающей конструкции покрытия

Составляем уравнение:

R_o = R_o^тр

1/ α_в + R_к + 1/ α_н = R_o^тр

1/ α_в + ₁ / ₁ + ₂ / ₂ + _у / _у + ₄ / ₄ + 1/ α_н = R_o^тр

Обозначим 1/ α_в + ₁ / ₁ + ₄ / ₄ + ₂ / ₂ + 1/ α_н = R_ox

Тогда _у = _у (R_o^тр - R_ox).

R_ox = 1 / 23 + 0,012 / 0,21 + 0,035 / 0,76 + 0,0015 / 0,17+ 0,11 / 1,92 + 1 / 8,7 =

= 0,328 м² С / Вт.

_у = 0,076 (2,64 – 0,328) = 0,175 м 17,5 см.

Принимаем толщину утеплителя _у = 200 мм.

3.11 Фонари

В курсовом проекте применяются рамные прямоугольные светоаэрационные фонари с вертикальным остеклением. Материал рамы – сталь.

Несущий каркас фонаря состоит из поперечных конструкций (ферм) и боковых панелей. Для повышения поперечной жесткости в контур фонаря вводят раскосы и устанавливают связи между рамами фонаря. Переплеты высотой 1250 мм по длине фонаря образуют ленточное остекление. Они оборудованы устройствами для механического открывания всей ленты переплетов или отдельных блоков.

Фонари монтируют из несущих и ограждающих конструкций. Несущие конструкции фонарей имеют вид рам, к ним также относятся фонарные панели, фонарные фермы, панели торцов фонарей и связи. Профиль конструкций – холодногнутые или горячекатаные швеллера и уголки. Крепят их к фермам и балкам покрытия болтами и сваркой.

1. Полы

Требования, предъявляемые к полам промышленных зданий:

- высокая механическая прочность;

- ровная и гладкая поверхность;

- должен малостираемым, нескользким, эластичным, водонепроницаемым, влагостойким,;

- высокотехнологичным в случае ремонта;

- легко очищаемый и стойкий против возгорания и химический агрессивный веществ.

Основанием под полы служит естественный грунт.

2. Расчет освещенности естественным светом

4.1 Исходные данные для расчета

Согласно СНиП II-4-79 г. Самара относится к III поясу светового климата.

Цех №1

Тип освещения: Точечное

Ширина цеха В=18м

Длина цеха L=60м

В цехе предусмотрен VI разряд зрительных работ.

Степень загрязнения стекол, окон и фонарей – умеренная.

Коэффициенты отражения:

Для потолка ρ₁=0,7

Для стен ρ₂=0,6

Для пола ρ₃=0,35

Противостоящих зданий нет.

Цех №2

Тип освещения: Точечное

Ширина цеха В=60м

Длина цеха L=84м

В цехе предусмотрен VI разряд зрительных работ.

Степень загрязнения стекол, окон и фонарей – умеренная.

Коэффициенты отражения:

Для потолка ρ₁=0,7

Для стен ρ₂=0,6

Для пола ρ₃=0,35

Противостоящих зданий нет.

Цех №3

Тип освещения: Точечное

Ширина цеха В=66,8м

Длина цеха L=72м

В цехе предусмотрен VI разряд зрительных работ.

Степень загрязнения стекол, окон и фонарей – умеренная.

Коэффициенты отражения:

Для потолка ρ₁=0,7

Для стен ρ₂=0,6

Для пола ρ₃=0,35

Противостоящих зданий нет.

1. Анализ результатов расчета

Расчетное значение КЕО вычисляется согласно (12) СНиП II-4-79:

e_ср= ( +е₂+е₃+…+е_N-1+ ) , где:

N — количество точек, в которых определяется КЕО;

e₁, e₂, e₃, e_N — значення КЕО при верхнем или при верхнем и боковом освещении в точках характерного разреза помещения.

1. Выводы и рекомендации по результатам расчета

Цех №1

Полученное расчетное значение КЕО e_ср=3,85 превышает нормированное e_н^III = 2 на 48%. В связи с этим требуется принять меры, по уменьшению освещенности данного помещения.

Возможно

1) Уменьшить площадь боковых световых проемов.

2) Убрать фонарь.

3) Установить светозащитные устройства.

Цех №2

Полученное расчетное значение КЕО e_ср=2,57 превышает нормированное e_н^III = 2 на 23%, В связи с этим требуется принять меры, по уменьшению освещенности данного помещения.

Возможно:

1) Уменьшить площадь боковых световых проемов.

2) Убрать фонарь.

3) Установить светозащитные устройства.

Цех №3

Полученное расчетное значение КЕО e_ср= 1,9 меньше нормативного e_н^III = 2 на 5%, что соответствует требованию СНиП, поэтому выбранный тип и размеры остекления принимаем к дальнейшему проектированию без изменения.

Библиографический список

1. СНиП 31 – 03 – 2001. Производственные здания / Госстрой России. М.: ГУП ЦПП, 2001.

2. СНиП 2.09.03 – 85. Сооружения промышленных предприятий / Госстрой России. М.: ГУП ЦПП, 2000, 56 с.

3. ГОСТ 12.1.005 – 88. Общие санитарно – гигиенические требования к воздуху рабочей зоны. М.: Изд-во стандартов, 1988. 13с.

4. СНиП 23 – 05 – 95*. Естественное и искусственное освещение / Минстрой М.: ГУП ЦПП, 2001, 35с.

5. СНиП 21 – 01 – 97*. Пожарная безопасность зданий и сооружений / Госстрой России. М.: ГУП ЦПП, 2001, 14с.

6. Одноэтажное промышленное здание: Информационные материалы к курсовому и дипломному проектированию // сост. Л.А. Гинзберг. Екатеринбург: ГОУ ВПО «УГТУ – УПИ», 2006.

7. Основы строительной светотехники и расчет естественного освещения: Методические указания к курсовому и дипломному проектированию // сост. Л.А. Гинзберг, И.Н. Мальцева, Л.Д. Пузырева. Екатеринбург: ГОУ ВПО «УГТУ – УПИ», 2006.

8. Дятков С.В., Михеев А.П. Архитектура промышленных зданий. М., 1998.

9. Шерешевский И.А. Конструирование промышленных зданий и сооружений: Учебное пособие для студентов строительных специальностей. М.,2004.

ПРИЛОЖЕНИЕ А

Расчет величин вставок в деформационных осадочных швах. Размеры вставок

ПРИЛОЖЕНИЕ Б

Определение величины нормированного КЕО

Согласно СНиП II-4-79 для VI разряда зрительных работ, при естественном совмещенном освещении, нормированное значение КЕО принимается по таблице 1.

e_н^III = 2%.

ПРИЛОЖЕНИЕ В

Графо – аналитический расчет фактического КЕО

Определение количества лучей n₁ и n₂ при боковом освещении:

Чтобы определить расчетное значение КЕО при боковом освещении необходимо подсчитать количество лучей n₁ и n₂ проходящих через световые проемы. Для определения количества лучей в выбранном масштабе вычерчивают план и поперечный разрез рассчитываемого цеха. На поперечный разрез наносится уровень условной рабочей поверхности, на котором отмечаются расчетные точки. Расчетные точки откладываются от стены, на которой расположены световые проемы до противоположной стены с выбранным шагом. Шаг принимается равным 1…2 метра в зависимости от точности, с которой требуется произвести расчет, для высокой точности шаг принимают равным 1 метр, при шаге 2 метра достигается минимальная точность.

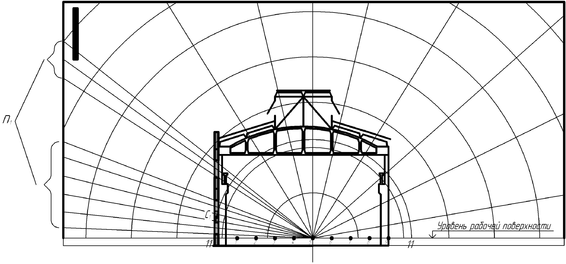

Рисунок 1. Определение количества лучей n₁, проходящих через световые проемы в стене при боковом освещении

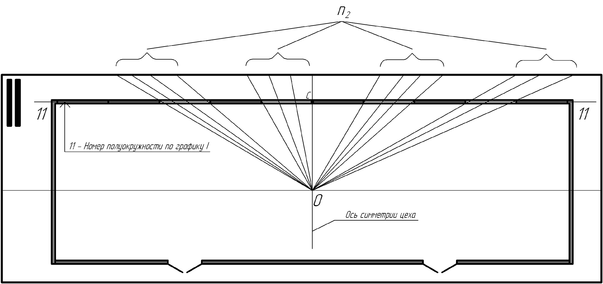

Рисунок 2. Определение количества лучей n₂ проходящих через световые проемы в стене по графику II

Подсчет количества лучей по графикам I и II производится в следующем порядке:

а) График I накладывается на чертеж поперечного разреза помещения, центр графика О совмещается с расчетной точкой 5, а нижняя линия графика со следом рабочей поверхности (рис. 1);

б) Подсчитывается количество лучей п₁, проходящих через световые проемы;

в) Отмечается номер полуокружности на графике I, которая проходит через точку С — середину светового проема (рис. 1);

г) График II накладывается на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру полуокружности по графику I, проходили через точку 5 (рис. 2);

д) Подсчитывается количество лучей n₂ по графику II проходящих через световые проемы

е) Определяется геометрический коэффициент естественной освещенности по формуле: ε_б = 0,01 (n₁ n₂)

Расчет КЕО при боковом освещении (Цех №1 – термическое отделение)

Расчет КЕО при боковом освещении удобно вести в табличной форме.
