Таблица 1 (цех №2, часть 2)

Коэффициент τ₀ определяется согласно приложению 5 СНиП II-4-79.

τ₁ = 0,9 при одинарном оконном стекле.

τ₂ = 0,75 при переплете стальном, одинарном, открывающемся

τ₃ = 0,9 при железобетонной ферме в качестве несущей конструкции

τ₄ = 1 при отсутствии солнцезащитных устройств.

τ₅ = 0,9 коэффициент учитывающий потери в сетке, устанавливаемой под фонарями.

τ₀ = τ_1* τ_2* τ_{3 *}τ_4* τ₅=0,9_*0,75_*0,9_*1_*0,9 = 0,547

Коэффициент ρ_ср определяется по формуле

где

S₁ – площадь потолка, за вычетом площади фонаря:

S₁=10_*6_*14_*6 – 12_*12_*6_*2 =3312 м²

S₂ – площадь боковой стены, за вычетом световых проемов:

S₂=88_*15.6 – 6_*6_*1.2_*5 – 2_*6_*5 =1096.8 м²

S₃ – площадь пола:

S₃=84_*60 = 5040 м²

L_p/B=84/60=1.4

B/h₁=60/6.4=9,38, где:

h₁ – расстояние от уровня рабочей поверхности до верха остекления первого яруса.

l₁/B=2/60=0.03

где:

l_n – расстояние от стены до расчетной точки, l₁=2м

Расчет КЕО при боковом освещении

(Цех № 3 – отделение общей сборки и малярное отделение и экспедиция)

Расчет КЕО при боковом освещении удобно вести в табличной форме.

Уровень условной рабочей поверхности примем равным 0,8м, шаг между расчетными точками равен 2м.

Коэффициент τ₀ определяется согласно прил.5 СНиП II-4-79.

τ₁ = 0,9 при одинарном оконном стекле.

τ₂ = 0,75 при переплете стальном, одинарном, открывающемся

τ₃ = 0,9 при железобетонной ферме в качестве несущей конструкции

τ₄ = 1 при отсутствии солнцезащитных устройств.

τ₅ = 0,9 коэффициент учитывающий потери в сетке, устанавливаемой под фонарями.

τ₀ = τ_1* τ_2* τ_{3 *}τ_4* τ₅=0,9_*0,75_*0,9_*1_*0,9 = 0,547

Коэффициент ρ_ср определяется по формуле

где

S₁ – площадь потолка, за вычетом площади фонаря:

S₁=66,8_*72 - 12_*60_*2 =1440 м²

S₂ – площадь боковой стены, за вычетом световых проемов:

S₂=15,6_*72 – (6_*6+3_*6)_*5 =853,2 м²

S₃ – площадь пола:

S₃=66,8_*27 = 4809,6м²

L_p/B=72/66,8=1,08

B/h₁=66,8/7,6=8.79

где:

h₁ – расстояние от уровня рабочей поверхности до верха остекления первого яруса.

l₁/B=2/66,8=0.03

где:

l_n – расстояние от стены до расчетной точки, l₁=2м

Определение количества лучей n₂ и n₃ при верхнем освещении

Чтобы определить расчетное значение КЕО при верхнем освещении необходимо подсчитать количество лучей n₂ и n₃ проходящих через световые проемы. Для определения количества лучей в выбранном масштабе вычерчивают продольный и поперечный разрез рассчитываемого цеха. На поперечный разрез наносится уровень условной рабочей поверхности, на котором отмечаются расчетные точки. Расчетные точки откладываются от стены, на которой расположены световые проемы до противоположной стены с выбранным шагом. Шаг принимается равным 1…2 метра в зависимости от точности, с которой требуется произвести расчет, для высокой точности шаг принимают равным 1 метр, при шаге 2 метра достигается минимальная точность.

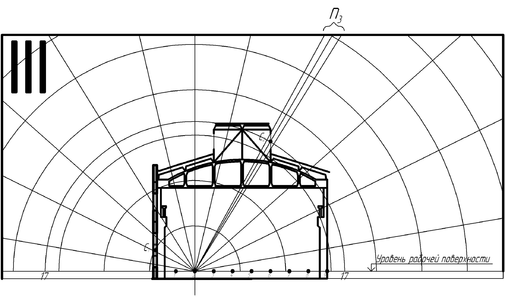

Рисунок 3. Определение лучей n₃, проходящих через световые проемы при верхнем освещении, по графику III.

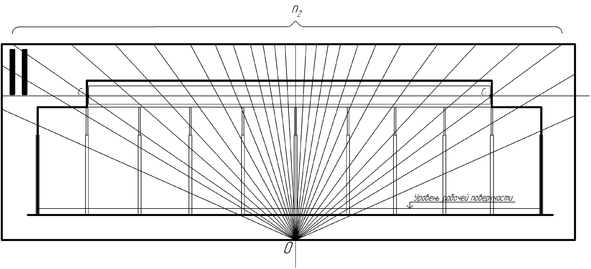

Рисунок 4. Определение количества лучей n₂, проходящих через световые проемы при верхнем освещении по графику II

Подсчет количества лучей по графикам III и II производится в следующем порядке:

а) график III накладывается на чертеж поперечного разреза помещения, центр графика О совмещается с расчетной точкой 2, а нижняя линия графика III—со следом рабочей поверхности;

б) подсчитывается количество лучей n₃, проходящих от неба в расчетную точку 2 через световые проемы (рис. 3);

в) отмечается номер полуокружности графика III, которая проходит через точку С₂ — середину светового проема;

г) график II накладывается на чертеж продольного разреза помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру полуокружности по графику III, проходили через точку С₂ (рис. 9);

д) подсчитывается количество лучей n₂; по графику II, проходящих от неба через световые проемы;

е) определяется геометрический коэффициент естественной освещенности по формуле:

Ε_в = 0,01_* ( n_{3 *} n₂ )

Расчет КЕО при верхнем освещении (Цех №1 – термическое отделение)

Расчет КЕО при верхнем освещении удобно вести в табличной форме.

Уровень условной рабочей поверхности примем равным 0,8м, шаг между расчетными точками равен 2м, как в расчете КЕО при боковом освещении, для того, что бы была возможность рассчитать КЕО при комбинированном освещении.

Таблица 2

Коэффициент Е _верхн. вычисляется по формуле Ε _верхн. = 0,01_* ( n_{3 *} n₂ ), для каждой расчетной точки.

Коэффициент E_ср вычисляется как среднее арифметическое значений E _верхн.
