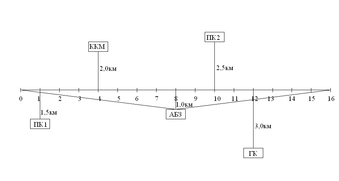

Рис. 4.2 Транспортная схема поставки асфальтобетонной смеси, битума, воды
Таблица 1.2
Обеспечение строительства основными дорожно-строительными материалами
Наименование материалов | Пункт погрузки | Средняя дальность возки, км. | Объем на текущий год | ||||||||
Единицы измерения | Количество | ||||||||||
Грунт для земляного полотна | Грунтовый карьер | 8 | м3 | 292706,4 | |||||||
Песок для дополнительного слоя | Песчаный карьер №1 | 3,7 | м3/т | 38169,9 | |||||||
74431,31 | |||||||||||
Песчаный карьер №2 | 5,1 | м3/т | 63616,5 | ||||||||
124052,18 | |||||||||||
Рядовой щебень для нижнего слоя основания | Карьер каменных материалов | 7 | м3/т | 110750,08 | |||||||
199350,14 | |||||||||||
Фракционированный щебень для верхнего слоя основания | Карьер каменных материалов | 7 | м3/т | 19543,36 | |||||||
35178,05 | |||||||||||
Песок для досыпки обочин | Песчаный карьер №1 | 3,7 | м3/т | 6335,28 | |||||||
12353,8 | |||||||||||
Песчаный карьер №2 | 5,1 | м3/т | 10558,8 | ||||||||
20589,7 | |||||||||||
Мелкозернистый плотный асфальтобетон для покрытия | Асфальтобетонный завод | 5 | т | 15680 | |||||||
Щебень для укрепления обочин | Карьер каменных материалов | 7 | м3/т | 4401,6 | |||||||
7922,88 | |||||||||||
Наименование материалов | Пункт погрузки | Средняя дальность возки, км. | Объем на текущий год | ||||||||
Единицы измерения | Количество | ||||||||||
Растительный грунт для укрепления обочин | Грунтовый карьер | 8 | м3 | 19415,04 | |||||||
Приготовление асфальтобетонной смеси | |||||||||||
Песок | Песчаный карьер №2 | 5,5 | м3/т | 5299,84 | |||||||
10334,69 | |||||||||||
Щебень | Карьер каменных материалов | 7 | м3/т | 4782,4 | |||||||
8608,32 | |||||||||||
Вязкий битум | Железнодорожная станция | 0 | т | 959,62 | |||||||
Минеральный порошок | Железнодорожная станция | 0 | т | 1481,76 |
Определение площади каждого слоя.
Рис. 5.2 Конструкция дорожной одежды
Объемы и виды работ устанавливаются по каждому конструктивному элементу исходя из заданной конструкции дорожной одежды, ширины проезжей части, и протяженности дороги. В соответствии с принятой конструкцией дорожной одежды, с учетом необходимости вида материала, определяется потребность в нем на всю дорогу.
Таблица 2.2
Ведомость объемов работ и потребности основных материалов и полуфабрикатов для строительства дорожной одежды на участке дороги [7]
Наименование работ и конструкция слоев дорожной одежды | Источник обоснования | Единицы измерения | Количество | Потребность в материалах | |||||||||||||||||||||
Песок | Вода | Щебень рядовой | Щебень фракционированный | Асфальтобетонная смесь | Битум | Минеральный порошок | |||||||||||||||||||
На единицу измерения | На весь объем | На единицу измерения | На весь объем | На единицу измерения | На весь объем | На единицу измерения | На весь объем | На единицу измерения | На весь объем | жидкий | вязкий | На единицу измерения | На весь объем | ||||||||||||
На единицу измерения | На весь объем | На единицу измерения | На весь объем | ||||||||||||||||||||||
Устройство дополнительного слоя основания из песка толщиной 0,45 метра | Сборник 29, §1, таблица 001 | 100м2 | 1929,6 | 52,75 | 101786,4 | 5089,32 | |||||||||||||||||||
Устройство нижнего слоя основания из рядового щебня, толщиной 0,28 метра | 1340,8 | 2 | 2681,6 | 82,6 | 110750,08 |
Продолжение табл. 2.2
Наименование работ и конструкция слоев дорожной одежды | Источник обоснования | Единицы измерения | Количество | Потребность в материалах | |||||||||||||||||||||
Песок | Вода | Щебень рядовой | Щебень фракционированный | Асфальтобетонная смесь | Битум | Минеральный порошок | |||||||||||||||||||
На единицу измерения | На весь объем | На единицу измерения | На весь объем | На единицу измерения | На весь объем | На единицу измерения | На весь объем | На единицу измерения | На весь объем | жидкий | вязкий | На единицу измерения | На весь объем | ||||||||||||
На единицу измерения | На весь объем | На единицу измерения | На весь объем | ||||||||||||||||||||||
Устройство верхнего слоя основания из фракционированного щебня, толщиной 0,12 метров | 1244,8 | 2 | 2489,6 | 15,7 | 19543,36 | ||||||||||||||||||||
Досыпка обочин песком, толщиной 0,36 метров | 403,2 | 41,9 | 16894,08 | 2 | 806,4 | ||||||||||||||||||||
Устройство асфальтобетонного покрытия, толщиной 0,06 метров, ρ=2,25т/м3 | 1120 | 14 | 15680 | 0,08 | 89,6 | ||||||||||||||||||||
На единицу измерения | На весь объем | На единицу измерения | На весь объем | ||||||||||||||||||||||
Укрепление обочин россыпью щебня | 336 | 2 | 672 | 13,1 | 4401,6 | ||||||||||||||||||||
Итого на строительно-монтажные работы | 248973,92 | 11738,92 | 110750,08 | 23944,96 | 15680 | 89,6 | |||||||||||||||||||
Приготовление асфальтобетонной смеси | |||||||||||||||||||||||||
Приготовление мелкозернистой асфальтобетонной смеси | 1 т. | 15680 | 0,338 | 5299,84 | 0,305 | 4782,4 | 0,0612 | 595,62 | 0,0945 | 1481,76 | |||||||||||||||
Итого на приготовление | 5299,84 | 4782,4 | 595,62 | 1481,76 | |||||||||||||||||||||
Итого на дорогу | 254273,76 | 11738,92 | 110750,08 | 28727,36 | 15860 | 89,6 | 595,62 | 1481,76 |
