Федеральное агентство по образованию
Государственное образовательное учреждение
Высшего профессионального образования
«Ивановский государственный архитектурно-строительный университет»
Кафедра гидравлики, водоснабжения и водоотведения
КУРСОВОЙ ПРОЕКТ
Водопроводная насосная станция второго подъема
Пояснительная записка
Выполнила:
студентка 3 курса гр. ВВ-31
Фомина Е.А.
Руководитель: д.т.н., профессор
Елин Н.Н.
Иваново 2008
РЕФЕРАТ
Пояснительная записка содержит 18 страниц, 3 таблицы, 2 графика, библиография: 7 названий.
НАСОСНАЯ СТАНЦИЯ, ВОДОПОТРЕБЛЕНИЕ, ПОДАЧА, НАПОР, ВОДОНАПОРНАЯ БАШНЯ, ВОДОВОДЫ, ВЫСОТА ВСАСЫВАНИЯ, ОСЬ НАСОСА, МОЩНОСТЬ.
В ходе курсового проекта спроектирована водопроводная насосная станция второго подъема, выбран график работы насосной станции, определены объемы бака водонапорной башни и резервуаров чистой воды, произведен анализ совместной работы насосов и водоводов, рассчитана отметка оси насоса, подобрано вспомогательное оборудование.
СОДЕРЖАНИЕ
ЗАДАНИЕ
СУММАРНОЕ ВОДОПОТРЕБЛЕНИЕ
ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
РЕЖИМ РАБОТЫ НАСОСОВ
ВОДОНАПОРНАЯ БАШНЯ
РЕЗЕРВУАРЫ ЧИСТОЙ ВОДЫ
РАСЧЕТ ТРУБОПРОВОДОВ
ТРЕБУЕМЫЙ НАПОР НАСОСОВ
АНАЛИЗ СОВМЕСТНОЙ РАБОТЫ НАСОСОВ И ВОДОВОДОВ
ОПРЕДЕЛЕНИЕ ОТМЕТКИ ОСИ НАСОСА И ПОЛА МАШИННОГО ЗАЛА
ВЫБОР ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ЗАДАНИЕ
на курсовой проект “Водопроводная насосная станция второго подъема” по курсу “Проектирование насосных станций систем
водоснабжения и водоотведения”
Студент ВВ-31 Фомина Е.А.
Разработать проект насосной станции с выбором основного и вспомогательного оборудования с анализом совместной работы насосов.
Исходные данные к проекту
1. Водопроводная сеть - объединенная;
2. Максимальное хозпитьевое и технологическое водопотребление* 25511,21 м3/сут;
3. Доля расхода на технологическое водопотребление* 1%;
4. Расчетное число одновременных пожаров* 2 ,
5. Расход воды на один пожар* 35 л/с;
6. Допустимое снижение подачи воды во время пожара* ________%.
7. Отметки уровней воды в резервуаре чистой воды (РЧВ):
максимальный* 2,3 м; минимальный пожарного запаса * - 0,98 м; наинизший *-2,5 м;
8. Отметки поверхности земли:
у РЧВ *101,3 м; у НС *101,3м; у точки входа в городскую сеть *101,7 м;
9. Свободные напоры у точки входа в городскую сеть:
при максимальном водопотреблении 60 м;
при максимальном транзите воды в башню* 30 м;
при пожаротушении 10 м;
10. Длины водоводов:
всасывающих *10 м; напорных*230 м;
11. Состав грунтов* суглинок;
12. Глубина промерзания грунтов* 1,89 м;
13. Глубина залегания грунтовых вод* 1,46 м.
* - по данным КП “Водоснабжение, ч. I. Сети водопроводные”
СУММАРНОЕ ВОДОПОТРЕБЛЕНИЕ

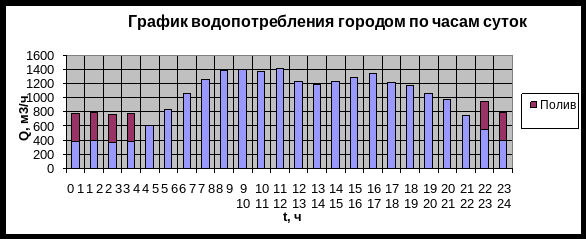

График суммарного водопотребления берется из курсового проекта по водоснабжению (часть 1)
Таблица 1. Суммарное водопотребление города по часам суток.
| Часы суток | Водопотребление | |||||||||||||||||||||||
| Жилой зоны | Пром.предприятия, м3 | Базовое, м3 | Благо устройство м3 | Итого | ||||||||||||||||||||
| 1 район | 2 район | 3 район | Общ. здание, м3 | Общее, м3 | Техно логи ческое, м3 | Хоз- питьевое м3 | Душ, м3 | Общее, м3 | ||||||||||||||||
| К ч макс=1,8 | К ч макс=1,5 | К ч макс=1,45 | ||||||||||||||||||||||
| % | м3 | % | м3 | % | м3 | |||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | |||||||||
| 0-1 | 0,9 | 26,74 | 1,5 | 145,8 | 2 | 204,12 | - | 376,66 | - | - | - | - | 376,66 | 395,62 | 772,28 | |||||||||
| 1-2 | 0,9 | 26,74 | 1,5 | 145,8 | 2,1 | 214,33 | - | 386,87 | - | - | - | - | 386,87 | 395,62 | 782,49 | |||||||||
| 2-3 | 0,9 | 26,74 | 1,5 | 145,8 | 1,85 | 188,81 | - | 361,35 | - | - | - | - | 361,35 | 395,62 | 756,97 | |||||||||
| 3-4 | 1,0 | 29,72 | 1,5 | 145,8 | 1,9 | 193,91 | - | 369,43 | - | - | - | - | 369,43 | 395,62 | 765,05 | |||||||||
| 4-5 | 2,35 | 69,84 | 2,5 | 243 | 2,85 | 290,87 | - | 603,71 | - | - | - | - | 603,71 | - | 603,71 | |||||||||
| 5-6 | 3,85 | 114,42 | 3,5 | 340,2 | 3,7 | 377,62 | - | 832,24 | - | - | - | - | 832,24 | - | 832,24 | |||||||||
| 6-7 | 5,2 | 154,54 | 4,5 | 437,4 | 4,5 | 459,27 | - | 1051,21 | - | - | - | - | 1051,21 | - | 1051,21 | |||||||||
| 7-8 | 6,2 | 184,26 | 5,5 | 534,6 | 5,3 | 540,92 | - | 1259,78 | - | - | - | - | 1259,78 | - | 1259,78 | |||||||||
| 8-9 | 5,5 | 163,46 | 6,25 | 607,5 | 5,8 | 591,95 | 0,281 | 1363,19 | 16,05 | - | - | 16,05 | 1379,24 | - | 1379,24 | |||||||||
| 9-10 | 4,85 | 144,14 | 6,25 | 607,5 | 6,05 | 617,46 | 0,281 | 1369,38 | 16,05 | 5,42 | - | 21,47 | 1390,85 | - | 1390,85 | |||||||||
| 10-11 | 5,0 | 148,6 | 6,25 | 607,5 | 5,8 | 591,95 | 0,281 | 1348,33 | 16,05 | 6,02 | - | 22,07 | 1370,40 | - | 1370,40 | |||||||||
| 11-12 | 6,5 | 193,18 | 6,25 | 607,5 | 5,7 | 581,74 | 0,281 | 1382,70 | 16,05 | 6,02 | - | 22,07 | 1404,77 | - | 1404,77 | |||||||||
| 12-13 | 7,5 | 222,9 | 5,0 | 486 | 4,8 | 489,89 | 0,281 | 1199,07 | 16,05 | 6,61 | - | 22,66 | 1221,73 | - | 1221,73 | |||||||||
| 13-14 | 6,7 | 199,12 | 5,0 | 486 | 4,7 | 479,68 | 0,281 | 1165,08 | 16,05 | 5,42 | - | 21,47 | 1186,55 | - | 1186,55 | |||||||||
| 14-15 | 5,35 | 159 | 5,5 | 534,6 | 5,05 | 515,4 | 0,281 | 1209,28 | 16,05 | 6,02 | - | 22,07 | 1231,35 | - | 1231,35 | |||||||||
| 15-16 | 4,65 | 138,2 | 6,0 | 583,2 | 5,3 | 540,92 | 0,281 | 1262,62 | 16,05 | 6,02 | - | 22,07 | 1284,69 | - | 1284,69 | |||||||||
| 16-17 | 4,5 | 133,74 | 6,0 | 583,2 | 5,45 | 556,23 | - | 1273,17 | - | 8,05 | 59,25 | 67,3 | 1340,47 | - | 1340,47 | |||||||||
| 17-18 | 5,5 | 163,46 | 5,5 | 534,6 | 5,05 | 515,4 | - | 1213,46 | - | - | - | - | 1213,46 | - | 1213,46 | |||||||||
| 18-19 | 6,3 | 187,24 | 5,0 | 486 | 4,85 | 494,99 | - | 1168,23 | - | - | - | - | 1168,23 | - | 1168,23 | |||||||||
| 19-20 | 5,35 | 159 | 4,5 | 437,4 | 4,5 | 459,27 | - | 1055,67 | - | - | - | - | 1055,67 | - | 1055,67 | |||||||||
| 20-21 | 5,0 | 148,6 | 4,0 | 388,8 | 4,2 | 428,65 | - | 966,05 | - | - | - | - | 966,05 | - | 966,05 | |||||||||
| 21-22 | 3,0 | 89,16 | 3,0 | 291,6 | 3,6 | 367,42 | - | 748,18 | - | - | - | - | 748,18 | - | 748,18 | |||||||||
| 22-23 | 2,0 | 59,44 | 2,0 | 194,4 | 2,85 | 290,87 | - | 544,71 | - | - | - | - | 544,71 | 395,62 | 940,33 | |||||||||
| 23-24 | 1,0 | 29,72 | 1,5 | 145,8 | 2,1 | 214,33 | - | 389,85 | - | - | - | - | 389,85 | 395,62 | 785,47 | |||||||||
| Итого | 100 | 2972 | 100 | 9720 | 100 | 10206 | 2,25 | 22900,25 | 128,4 | 49,58 | 59,25 | 237,23 | 23137,48 | 2373,73 | 25511,21 | |||||||||
