Текст из файла (страница 3)

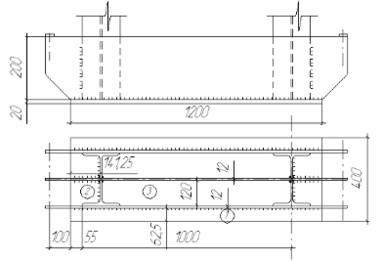

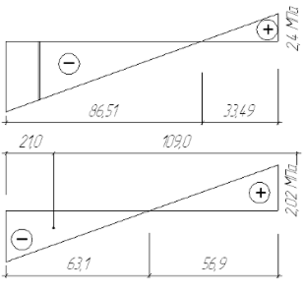

Определяем краевые напряжения в бетоне фундамента:

Положение нулевой точки:

Растягивающее усилие в анкерных болтах:

где расстояние от центра тяжести эпюры сжатой зоны до геометрической оси колонны;

y = 1090 мм – расстояние от оси анкерных болтов до центра тяжести сжатой зоны эпюры напряжений.

Требуемая площадь сечения нетто одного анкерного болта:

Rba = 185МПа – расчётное сопротивление растяжению анкерных болтов из стали ВСт3кп2 по т.60*(1); n =2 – число анкерных болтов в растянутой зоне.

Принимаем болты диаметром 30 мм с площадью сечения нетто одного болта Abn = 5,60 см2 по т. 62(1) Минимальная длина заделки болта в бетоне l = 0,8 м по т.4.17

11.Расчёт и конструирование стропильной фермы

11.1 Конструктивная схема фермы

К расчёту и конструированию принята ферма с параллельными поясами пролётом:

и высотой сечения по центрам тяжести сечений поясов:

11.2 Конструкция кровли

Для заданного отапливаемого здания принимаем кровлю по Приложению 2 (6) с толщиной минераловатных плит повышенной твёрдости равной 120 мм со слоем пароизоляции и водоизоляционным слоем кровли из 3-х слоёв рубероида

11.3 Нагрузки на стропильную ферму

Вычисление суммарной расчётной постоянной и временной нагрузок, отнесённых к 1м2 покрытия

Полная узловая нагрузка на ферму:

где dр =3м – длина панели верхнего пояса фермы;

11.4 Определение усилий в элементах фермы

Усилия в элементах фермы определяем по полной узловой нагрузки, расположенной во всех узлах верхнего пояса фермы. Для определения усилий используем таблицу усилий в элементах фермы от единичной узловой нагрузки F= 1 по Приложению 4(6)

Таблица №3

11.5 Конструирование и расчёт элементов ферм

Согласно п.п. 2.1;3.1 и табл. 50*;51* (1) в качестве материала элементов ферм принимаем сталь С245 , а для узловых фасонок – С255. Толщина фасонок tф = 10мм. по Приложению 6 (6) при N1-3 = 253,0 кН.

Расчётные сопротивления:

- для элементов фермы Ry = 24 кН/см2, как для фасонного проката

t = 2÷20 мм;

- для фасонок – Ry = 25 кН/см2 при t = 10 мм;

Все элементы ферм из парных равнополочных уголков. Конструирование и расчёт элементов фермы выполнены в табличной форме. Пояса ферм приняты переменного сечения по длине фермы.

Требуемую площадь сечения определяем по формуле

Конструирование и расчёт элементов фермы

Замечания к таблице:

Расчётная длина ly элементов 6-8; 8-9 верхнего пояса принята равной расстоянию между центрами узлов верхнего пояса, т.к. они закреплены в этих точках от смещения из плоскости фермы прогонами, связанными с настилом кровли, как с жёстким диском.

Расчётная длина lx опорного раскоса 1-3 равна половине его геометрической длины, т.к. элемент 1-3 закреплён в середине дополнительным раскосом от смещения в плоскости фермы.

Сечение элемента 1-3 принято таким, как сечение нижнего пояса с целью унификации размеров сечений уголков.

В нижних растянутых поясах ферм не рекомендуется применять уголки менее 63×5 (элемент 1-4) по соображениям не повреждаемости пояса при транспортировке, складирования и монтаже. Для элементов решётки не следует применять уголки менее чем 50×5. При подборе элементов фермы учитывается также величина предельной гибкости согласно п.п. 6.15 и 6.16 (1).

11.6 Расчёт сварных соединений в ферме
