ЗАДАЧА №1.
Определение несущей способности изгибаемого железобетонного элемента прямоугольной формы, усиленного двусторонним наращиванием сечения.
Расчет усиленного изгибаемого элемента.

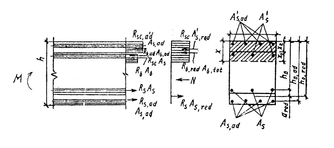

Дано: размеры сечения b = 300 мм, h = 600 мм, бетон усиливаемого элемента класса В20 (Rb= 11.5 МПа), высота наращивания x2 = 150 мм; бетон усиления класса В30 (Rb= 17 МПа); ho = 420 мм, a = a = 25 мм; арматура усиливаемого элемента класса АIII (Rs= 365 МПа), As = 226 мм2 (212); As = 1256 мм2 (420); арматура усиливающего элемента класса АIII (Rs, ad = 365 МПа);
As, ad = 804 мм2 (416); As, ad = 1256 мм2 (420). ( Рис. 1 ).
Усиление осуществлялось без разгружения усиливаемого элемента. Предварительная нагрузка превышала 65% от разрушающей, следовательно, γsr1= γbr1= 0.8/
Требуется определить прочность элемента после усиления.
Расчет. Определяем центр тяжести арматуры:
As, red = As + Rs, ad As, ad/ Rs = 1256+1256 = 2512 мм2
As, red = As + Rsс, ad As, ad/ Rsс = 226 + 804 = 1030 мм2
аred = Rs,ad As,ad (ho,ad - ho)/(RsAs + Rs,ad As,ad ) =
= 3651256(575 - 420)/(3651256 + 3651256) = 77,5 мм
Определяем расстояние от сжатой грани усиленного элемента до общего центра тяжести:
ho, red = ho + аred = 420 + 77,5= 497.5 мм.
Относительная высота сжатой зоны бетона
= (RsAs, red - RsсAs, red)/Rbbho, red = (3652512-3651030)/11,5300497.5 =0,315.
По формуле (25) СНиП 2.03.01-84*
R = /[1+sR/s,u(1-/1,1)] = 0,758/[1+292/400(1-0,758/1,1)] = 0,618
- деформативная характеристика бетона = -0,008Rb = 0,85-0,00811,5 = 0,758
- зависит от вида бетона; =0,85 – для тяжёлого бетона.
sR – условное напряжение в арматуре.
sR = Rs = 292 МПа; для арматуры АI – АIII.
s,u = предельное напряжение в арматуре.
s,u = 400 МПа
Проверяем условие: R: 0,315 0,618 – условие выполняется.
Определяем приведённое расчётное сопротивление бетона сжатой зоны по формуле:
Rb,red = (RbAb + Rb,ad Ab,ad )/Ab,tot = (11,5(300x-45000)+1745000)/300x=
(3450х-517500+765000)/300х = (3450x+247500)/300x МПа,
где Ab,tot = Ab + Ab,ad = 300x; х=х1+х2; Ab = bx1 = 300(x-x2) = 300x-300150 = 300x-45000
Ab, ad = bx –Ab = 300x - 300x +45000 = 45000 мм2
Высота сжатой зоны
x = (RsAs, red - Rsс As, red)/Rb, redb =
= (3652512 - 3651030)/ [(3450x+247500)/300x300] =85,052 мм.
Rb, red = (345085.1+247500)/30085.1 = 21,194 МПа
Несущая способность усиленного элемента
М Rb,redbx(ho,red – 0,5x) + Rsс As,red(ho,ad – a),
М 211940,30,0851(0,4975 – 0,50,0851)+365000103010-6(0,575 – 0,025) =452,94кНм
ЗАДАЧА № 2.
Определение несущей способности внецентренно сжатого железобетонного элемента прямоугольной формы, усиленного двусторонним наращиванием сечения.
Расчет внецентренно сжатого сечения.

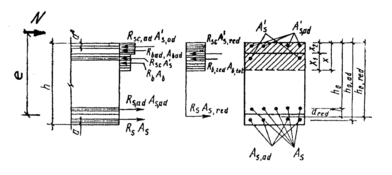

Дано: размеры сечения усиленного элемента b = 500 мм; h = 900 мм; бетон усиливаемого элемента В30 (Rb=17 МПа); высота наращивания x2 = 100 мм; бетон усиления класса В30 (Rb=17 МПа); ho = 760 мм; ho,ad = 870 мм; a = a = 30 мм; арматура усиливаемого элемента класса A-III Rs = Rsс = 365 МПа (318, As = As = 7,63см2); арматура усиливающего элемента класса A-III Rs,ad = Rsс,ad = 365 МПа; As,ad = 12,56 см2(420), As,ad = 9,42 см2(320).
Внецентренная нагрузка на элемент N = 1100 кН; e = 1100 мм
Усиление элемента осуществлялось при первоначальном загружении превышающем 65% от разрушающей нагрузки, следовательно, коэффициент условий работы усиленной конструкции γsr1= γbr1= 0.8.
Расчет. Определяем As, red, As, red и аred:
As,red = As + Rs,ad As,ad/ Rs γsr1 = 7,63+36512,56/3650.8 = 23,33 см2
As,red = As + Rsс,ad As,ad/ Rsс γsr1 = 7.63 + 3659,42/3650.8 = 19,405 см2
аred = Rs,ad As,ad (ho,ad - ho)/(RsAs + Rs,ad As,ad ) =
= 36512,56(87 - 76)/(3657,630.8 + 36512,56) = 7,40 см
Расстояние от сжатой грани усиленного элемента до общего центра тяжести растянутой арматуры
ho,red = ho + аred = 67 + 7,40 = 74,4 см
Относительная высота сжатой зоны
=(N+RsAs,red-RsсAs,red)/Rbbho,red =(1.1+3650.8 23,33-3650.8 19,405)/170.8 5074,4=0,023
Определяем
R = /[1+sR/s,u(1-/1,1)] = 0,741/[1+280/400(1-0,741/1,1)] = 0,603,
- деформативная характеристика бетона
= -0,008Rb = 0,85-0,008170.8 = 0,741,
=0,85 – для тяжёлого бетона,
sR = Rs = 280 МПа,
s,u = 400 МПа.
R.
Расчетное сопротивление бетона сжатой зоны усиленного элемента
Rb,red = (RbAb + Rb,ad Ab,ad )/Ab,tot = [170.8 (50x-500)+17500]/50x=
(680х-6800+8500)/50х =(680x+1700)/50x МПа
Ab,tot = Ab + Ab,ad = 50x cм2
Ab = b x1 = 50(x-x2) = 50x-5010 = (50x-500) cм2
Ab,ad = bx –Ab = 50x - 50x +500 = 500 cм2
Высота сжатой зоны
x = (N + RsAs,red - Rsс As,red)/Rb,redb =
= (1.1+3650.823,33 - 3650.819,405)/ [(680x+1700)/50x50] = -0,81 см
х 0 т.е. сжатой зоны в пределах элемента нет и Rb,red = Rb,аd.
Проверяем прочность усиленного элемента
Ne ≤ Rb,adbx(ho,red – 0,5x) + Rsс As,red(ho,red – a) =
= 0+3650000.8 19,40510-4(0,744 – 0,03) = 404,57 кНм <
1100 кН·1,1 = 1210 кНм, прочность сечения недостаточна.
ЗАДАЧА № 3.
Расчет усиления ленточного фундамента.
Расчет усиления ленточного фундамента.
Пусть ширина b существующего фундамента 130 см, расчетное сопротивление грунта R = 2.3 кг/см2, шаг траверс 1.3 м. После усиления фундамент должен воспринимать нагрузку F = 450 кН/м. , =25 см
Поскольку фундамент ленточный рассчитываем участок фундамента длиной l = 100 см.
Требуемая ширина подошвы фундамента равна:
b1 = F/l∙R = 45000/100∙2.3 = 195.7 =196см.
Ширина полос обетонировки d фундамента с каждой стороны:
d = 0.5(b1-b) = 0.5(196-130) = 33 см.
Нагрузка, воспринимаемая фундаментом от реактивного давления грунта гр=Rгр= 2.3 кг/см2 на ширину d=33cм и длину l=130 см равна:
Fd = гр∙d∙l = 2.3∙33∙130 = 9867 кг = 98.67 кН.
Эта нагрузка будет восприниматься каждой консолью траверсы и вызывать в ней изгибающий момент:
Md = Fd∙l1 = 9867х85.5 = 84.3629 кНм.

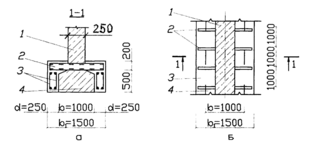

Усиление ленточного фундамента: а – сечение 1-1; б – фрагмент плана усиленного фундамента; 1 – кирпичная стена; 2 – траверса из двух швеллеров; 3 – каркасы дополнительных фундаментных полос из бетона; 4 – существующий фундамент
Принимаем сечение траверсы из двух швеллеров. Требуемый момент сопротивления Wтр равен:
Wтр = Md/R = 843629 /2350 = 360 см3,
где R- расчетное сопротивление стали ВСт3пс, принятое по СНиП II-23-81*.Стальные конструкции
Принимаем траверсу из двух щвеллеров №22:
2Wx = 2∙192 = 384360 см3.
Новые полосы фундамента шириной d работают как неразрезные железобетонные балки. Они воспринимают реактивное давление на грунт и опираются сверху в траверсы.
Расчетный момент в этих балках равен:
M = qгр∙l2/12 = 75.9∙1302/12 = 106893 кгсм = 1068.93 кНм,
где qгр = гр∙d = 2.3∙33 = 75.9 кг/см.
Задаем высоту фундамента 50 см и защитный слой бетона до рабочей арматуры 70 мм, арматуру 12A-III. Имеем рабочую высоту сечения балок ho= 50-7-0.5 = 42.5 см.
Требуемое сечение арматуры кл.A-III при Rs= 3750 кг/см2 ( по СНиП 2.03.01-84*):
Аs = M/0.8ho∙Rs = 106893/0.8∙42.5∙3750 = 0.84 см2.
По конструктивным соображениям при d 150 мм принимаем два каркаса с верхней и нижней арматурой из 10A-III, поперечные стержни арматуры из 8A-I с шагом 250 мм.
ЗАДАЧА № 4.
Расчет усиления кирпичного простенка металлическими обоймами.
Т ребуется запроектировать усиление простенка в существующем жилом доме. Кладка простенков выполнена из глиняного кирпича пластического формования марки 75 на растворе марки 50. Размер сечения простенка 51129 см, высота 180 см; расчетная высота стены – 3,3 м. Кладка простенка выполнена с утолщенными швами низкого качества, в кладке имеются небольшие начальные трещины в отдельных кирпичах и вертикальных швах. Это свидетельствует о том, что напряжение в кладке достигло примерно 0,7Ru (временного сопротивления). На простенок действует вертикальное усилие, равное 800 кН (80 тc), приложенное с эксцентриситетом 6 см по отношению к толщине стены.
Рис. 4. Схема усиления кирпичных столбов металлической обоймой.
1 – планка f1 сечением 408 мм; 2 – сварка
По архитектурным соображениям усиление кладки принимается посредством включения простенка в стальную обойму из уголков.
Необходимое увеличение несущей способности простенка за счет поперечной арматуры обоймы определяем из формулы:
,
Коэффициенты и при внецентренном сжатии:
;
;
В формулах
N – продольная сила;
А – площадь сечения усиливаемой кладки;
As – площадь сечения продольных уголков стальной обоймы или продольной арматуры железобетонной обоймы;
Аb – площадь сечения бетона обоймы, заключенная между хомутами и кладкой (без учета защитного слоя);
Rsw – расчетное сопротивление поперечной арматуры обоймы;
Rsc – расчетное сопротивление уголков или продольной сжатой арматуры;
– коэффициент продольного изгиба (при определении значение принимается как для неусиленной кладки);
mg – коэффициент, учитывающий влияние длительного воздействия нагрузки, пп.[4.1, 4.7];
mk – коэффициент условий работы кладки, принимаемый равным 1 для кладки без повреждений и 0,7 – для кладки с трещинами;
Характеристики
Тип файла документ
