Выражения, используемые при расчете хомутов
Поперечная сила, которая должна быть воспринята хомутами, определяется в зависимости от выполнения условия:
- удовлетворяется
Назначаем хомуты 2 Ш4 Вр-I (Аsw = 0,25см2) и определяем шаг хомутов:
превышает конструктивный минимум равный 15 см. Принимаем конструктивно S = 15 см.

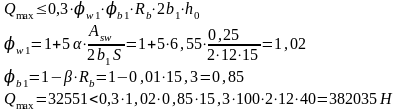

Проверим достаточность принятых размеров сечения продольных ребер из условия прочности по наклонной сжатой полосе.
условие выполняется, принятые размеры сечения продольных ребер плиты достаточные.

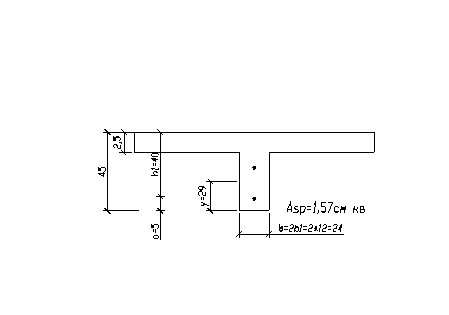

1.7 Определение геометрических характеристик приведенного сечения
Площадь приведенного сечения
Статический момент площади приведенного сечения
Расстояние от низшей грани до центра тяжести площади приведенного сечения

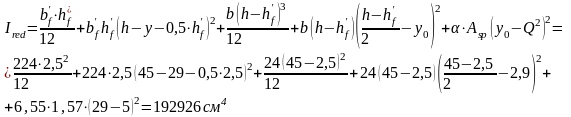

и момент инерции сечения
Момент сопротивления приведенного сечения по нижней зоне
Момент сопротивления приведенного сечения по верхней зоне
Расстояние от центра тяжести площади приведенного сечения до верхней точки ядра сечения
предварительно принимаем
, где
- передаточная прочность бетона
ц= 1,6-0,75=0,85
r=0,85·6653/1590=3,56 см
То же до нижней точки ядра сечения
rinf = 0,85·17539/1590 = 9,32 см
Упругопластический момент сопротивления по растянутой зоне
(
=1,75 для таврового сечения с полкой в сжатой зоне)
Упругопластический момент сопротивления по растянутой зоне в стадии изготовления и обжатия элемента
(г=1,5 для таврового сечения с полкой в растянутой зоне).
1.8 Определение потерь предварительного напряжения арматуры
Потери от релаксаций напряжений в арматуре при механическом способе напряжения
Потери от температурного перепада между натянутой арматурой и упорами отсутствуют
Потери от деформаций анкеров, расположенных у натянутых устройств:
Потери от трения арматуры отсутствуют
Потери от деформации стальной фермы
Усилия обжатия с учетом потерь
Эксцентриситет этого усилия относительно центра тяжести приведенного сечения
Напряжения в бетоне при обжатии
Устанавливаем передаточную прочность бетона из условия
принимаем
тогда
Вычислим сжимающее напряжение в бетоне на уровне центра тяжести напрягаемой арматуры от усилия обжатия Р1 и с учетом изгибающего момента от веса плиты
Принимаем
Первые потери
Напряжение в бетоне с учетом первых потерь , предварительно определив усилие обжатия с учетом потерь
Принимаем
Потери от усадки бетона
Потери от ползучести бетона при
вторые потери
Полные потери
Усилия обжатия с учетом полных потерь
1.9 Расчет на образование трещин, нормальных к продольной оси
Расчет конструкций третьей категории трещиностойкости производится по нормативным нагрузкам (при гf =1,0). Изгибающий момент от нормативной нагрузки
Момент образования трещин (при коэффициенте точности натяжения арматуры гsp=1-0,1=0,9)
33224 < 38151 Нм – трещины в растянутой зоне образуются
Проверим, образуются ли трещины в верхней зоне при отпуске арматуры с упоров (при гsp=1+Дгsp = 1+0,1 = 1,1)
;
- соответствует
- условие выполняется,
начальные трещины в верхней зоне не образуются, (изгибающий момент от собственного веса оказывается большим момента от обжатия).
1.10 Расчет на раскрытие трещин, нормальных к продольной оси при гf =1,0
Предельная ширина раскрытия трещин для элементов третьей категории трещиностойкости – непродолжительная аcrc = 0,4мм, продолжительная аcrc = 0,3мм. Определим изгибающие моменты от нормативных нагрузок:
от постоянной и длительной
От всей нормативной нагрузки
Определим приращение напряжений в арматуре от действия постоянной и длительной нагрузки:
где z1 = h0 – 0,5hґf = 40-0,5·2,5=38,75см
lsp = 0, т.к. усилие Р2 приложено в центре тяжести арматуры Аsp , Ws – момент сопротивления сечения по растянутой арматуре
Ws = Аsp z1 = 1,57·38,75 = 60,8 см3
Приращение напряжений в арматуре от действия полной нагрузки
Определим ширину раскрытия трещин от непродолжительного действия всей нагрузки
где м=Аsp / вh0 = 1,57/24·40=0,0016
д = 1,0; =1,0; з = 1,0; d = 25 мм
Определим ширину раскрытия трещин от непродолжительного действия постоянной и длительной нагрузки
Непродолжительная ширина раскрытия трещин
Продолжительная ширина раскрытия трещин
Требования СНиП ширине раскрытия трещин не выполняются. Необходимо увеличить Аsp
1.11 Расчет прогиба плиты
Прогиб плиты определяется от нормативной постоянной и длительной нагрузок изгибающий момент равен М = 33036 Нм
Предельная величина прогиба:
Определим кривизну оси плиты
,

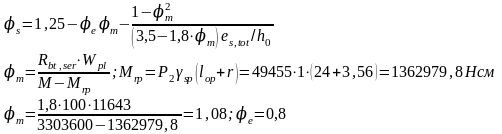

где суммарная продольная сила от предварительного обжатия с учетом всех потерь при коэффициент, учитывающий работу бетона на участках с трещинами
при длительно действующей нагрузке,
эксцентриситет
Площадь сжатой зоны
Плечо внутренней пары
Коэффициенты =0,9 ;
= 0,15
прогиб
Требования СНиП по предельному значению величины прогиба удовлетворяется
2. Расчет прочности сплошной колонны среднего ряда
Данные для расчета сечений: бетон тяжелый класса В15, подвергнутый тепловой обработке при атмосферном давлении, Rb=8,5МПа; Rbt=0,75МПа; Eb=20,5*103МПа
Арматура класса A-III, d >10 мм, Rs = Rsc = 365МПа; Es = 2*105МПа;
Сечение на уровне верха консоли колонны.
Сечение колонны b*h=50*60 см при а=аґ=4 см; полезная высота сечения h0 = 56 см. В сечении действуют три комбинации расчетных усилий.
Усилия от продолжительного действия нагрузки
Me = -25,7; Ne = -60,1 кН
При расчете сечения на первую и вторую комбинации усилий расчетное сопротивление Rb следует вводить с коэффициентом гb2=1,1 , т.к. в комбинации включены постоянная, снеговая, крановая и ветровая нагрузки; на третью с коэффициентом гb2=0,9 (постоянная и снеговая). Расчет сечения выполняется по 1-й комбинации, как самой невыгодной.

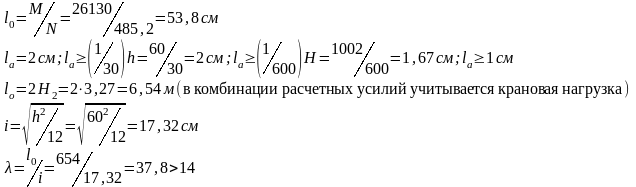

Вычисляют:
необходимо учесть влияние прогиба элемента на его прочность.
Условная критическая сила

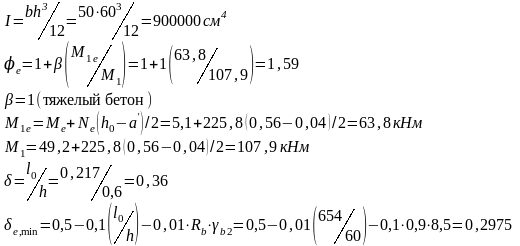

Здесь I = bh3/12 = 50 · 603/12 = 900000 см4

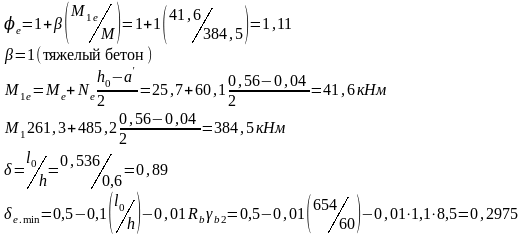

Коэффициент
Расстояние
При условии, что , высота сжатой зоны
Относительная высота сжатой зоны
Граничное значение относительной высоты сжатой зоны бетона
Здесь
В случае
Площадь арматуры назначают по конструктивным соображениям
принимаем 3 ш16 с As = 6,03см2
Расчет сечения колонны в плоскости, перпендикулярной плоскости изгиба, не делают, т.к.
Сечение в заделке колонны
Усилия от продолжительного действия нагрузки
При расчете сечения на третью комбинацию усилий расчетное сопротивление Rb следует вводить с коэффициентом гв2 = 0,9.
необходимо учесть влияние прогиба элемента на его прочность
Условная критическая сила
Здесь

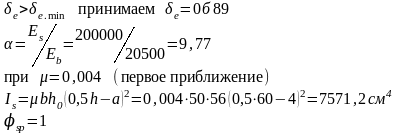

при м=0,004 первое приближение
Коэффициент
Расстояние
При условии, что As = Aґs высота сжатой зоны
Относительная высота сжатой зоны
Граничное значение относительной высоты сжатой зоны бетона
Здесь
В случае
Площадь арматуры As = Aґs назначаем по конструктивным соображениям As =0,002; Вh0 = 0,002·50·56 = 5,6 см2. Принимаем 3 ш16 с Аs = 6,03 см2.
Расчет сечения колонны в плоскости, перпендикулярной к плоскости изгиба, не выполняют, т.к.
где
3. Расчет фундамента под среднюю колонну сплошного сечения
3.1 Данные для расчета
Грунты основания – пески пылеватые средней плотности, маловлажные. Расчетное сопротивление грунта R0 = 0МПа; бетон тяжелый класса В 12,5;
Rbt =0,66 МПа; арматура из горячекатаной стали класса А-II, Rs = 280 МПа; вес единицы объема материала фундамента и грунта на его обрезах г = 20 кН/м3.
Расчет выполняем на наиболее опасную комбинацию расчетных усилий в заделке колонны: М = 104,1 кНм; N = 1398 кН; Q = 21,3 кН. Нормативное значение усилий на усредненный коэффициент надежности по нагрузке
гf = 1,15; т.е. Мn = =90,5 кНм; Nn = 1215,7 кН; Qn = 18,5 кН.
3.2 Определение геометрических размеров фундамента
Глубину заложения стакана фундамента принимаем 90 см, что не менее значений: Нап ≥ 0,5+0,33hf = 0,5+0,33·1,1 = 0,896 м; Нап >1,5bcol = 1,5·0,5 = 0,75м; Нап ≥ лап = 33·1,6 = 52,8 см, где d = 1,6 см – диаметр продольной арматуры колонны; лап = 33 для бетона класса В 12,5. Расстояние от дна стака-на до подошвы фундамента принята 250 мм. Полная высота фундамента Н = 900+250 = 1150 мм, принимаем 1200 мм, что кратно 300 мм. Глубина заложения фундамента при расстоянии от планировочной отметки до верха фундамента 150 мм. Н1 = 1200+150 = 1350 мм = 1,35 м. Фундамент трехступенчатый, высота ступеней принята одинаковой – 40 см.
Предварительно площадь фундамента определяется:
