Здесь 1,05 – коэффициент, учитывающий наличие момента.
Назначая отношение сторон b/a = 0,8 получаем
Принимаем a*b = 3*2,7м
Так как заглубление фундамента менее 2 м, ширина подошвы более 1м, необходимо уточнить расчетное сопротивление грунта основания по формуле:
где k1 = 0,05 для пылеватых песков, b0 = 1м; d0 = 2м; d = H1 = 1,35м; b = 2,7м.
При пересчете размеров фундамента с уточненным значением R получаем:
A = 3,2 м , b = 2,6 м. Окончательно принимаем a*b = 3,6*3 м. Площадь подошвы фундамента
,
момент сопротивления
Определяем рабочую высоту фундамента из условия прочности на продавливание по формуле:
где h = 0,6 м – высота сечения колонны; bcol = 0,5 м – ширина сечения колонны
p = N/A = 1215,7/10,8 = 112,6 кН/м2; Rbt = гb2·Rbt = 1,1·0,66 = 0,726 МПа = 726кН/м2
Полная высота фундамента Н = 0,35+0,05 = 0,4 м < 1,2 м. Следовательно, принятая высота фундамента достаточна.

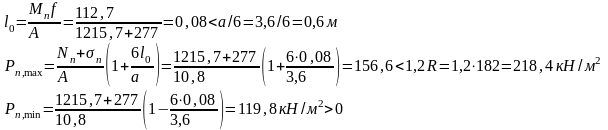

Определяем краевое давление на основание. Изгибающий момент в уровень с подошвой
Нормативная нагрузка от веса фундамента и грунта на его обрезах
При условии, что
3.3 Расчет арматуры фундамента
Определяем напряжение в грунте под подошвой фундамента в направлении длинной стороны а без учета веса фундамента и грунта на его уступах от расчетных нагрузок:

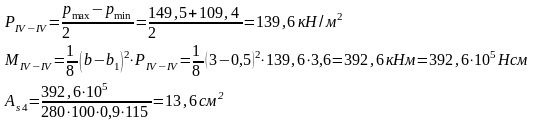

Расчетные изгибающие моменты:
в сечении I-I
где
в сечении II-II
в сечении III-III
Требуемое сечение арматуры:
Принимаем 16 ш10 А-ІІ с Аs = 12,56 см2. Процент армирования
Арматура, укладываемая параллельно меньшей стороне фундамента, определяется по изгибаемому моменту в сечении IV-IV:
Принимаем 10 ш14 А-ІІ с Аs = 15,39 см2. Процент армирования
Список литературы
1. Байков В.Н. Железобетонные конструкции. Общий курс. Москва. Стройиздат 1991г.
2. МУ и примеры расчета элементов железобетонных конструкций по КП №2. Макеевка 1995г.
