Міністерство освіти і науки України

Кафедра «Архитектура промислових і цивільних будівель»

ПОЯСНЮВАЛЬНА ЗАПИСКА

до курсового проекту

з дисципліни "Планування міст" на тему:

«Проектування житлового мікрорайону»

Змiст

Вступ

1. Аналіз природних і антропогенних умов території

2. Організація житлової і суспільної забудови мікрорайону

2.1 Розрахунок чисельності населення

2.2 Розрахунок і підбір потрібної кількості житлових будинків

2.3 Розрахунок і підбір потрібної кількості установ повсякденного обслуговування населення

3. Функціональне зонування території мікрорайону

4. Техніко-економічні показники

Література

Вступ

Мікрорайон є первинним елементом житлової забудови району, основною структурною одиницею сельбищної території. Він проектується як комплекс, ізольований від основного міського руху, з повним повсякденним побутовим обслуговуванням, де для населення створені найбільш здорові і зручні умови мешкання.

Мета виконання курсового проекту:

- поглибити вивчення теоретичної частини курсу;

- закріпити придбані знання;

- познайомити студентів з прийомами планування, забудови і впорядкування житлового мікрорайону

- розвинути творче інженерне мислення, навчити певним навикам містобудування з використанням нормативно-інструктивної літератури (ДБНи, СНіПи, Гости, ДСТУ, санітарні норми і т.д.).

Проектування мікрорайону повинне вестися із строгим дотриманням вимог будівельних норм і правил (ДБН).

При проектуванні мікрорайону необхідно врахувати цілий ряд питань.

1. Чисельність населення мікрорайону і потрібна кількість житлової площі.

2. Потрібні склад і кількість установ повсякденного обслуговування населення.

3. Підбір будівель і споруд на основі діючих типових проектів.

4. Функціональне зонування території мікрорайону.

5. Визначення схем проїздів і пішохідних алей мікрорайону, а також підбір споруд і майданчиків комунально-побутового і спортивного обслуговування населення.

6. Озеленення території мікрорайону.

7. Техніко-економічні показники генплану.

8. Чисельність населення мікрорайону і потрібна кількість житлової площі.

9. Потрібні склад і кількість установ повсякденного обслуговування населення.

10. Підбір будівель і споруд на основі діючих типових проектів.

11. Функціональне зонування території мікрорайону.

12. Визначення схем проїздів і пішохідних алей мікрорайону, а також підбір споруд і майданчиків комунально-побутового і спортивного обслуговування населення.

13. Озеленення території мікрорайону.

14. Техніко-економічні показники генплану.

Всі ці питання опрацьовуються в пояснювальній записці до курсового проекту.

1. Аналіз природних і антропогенних умов території

Використовуючи карту фізико-географічного районування території України (див. Том 2. Додаток 1), необхідно визначити кліматичну зону, в якій розташований населений пункт проектування м. Львів - IIВ-3-південно-западна лісостеп, на карстоопасных територіях а по карті містобудівного районування (див. Том 2. Додаток 2) інженерно-будівельні умови території. Ґрунтуючись на даних СНіП 2.01.-82 «Будівельна кліматологія і геофізика», одержують відомості про клімат місцевості. На підставі цього складається таблиця «Вітровий режим території» (табл. 1.1) і приводиться побудова «рози вітрів». Клімат недостатньо вологий, літо – тепле, зима – помірно м`яка.

Табл 1.1 Вітровий режим території

Рис.1.1 Роза ветров

сiчень

липень

2. Організація житлової і громадської забудови мікрорайону

2.1 Визначення чисельності населення

Населення кварталу визначається на підставі його площі (за завданням на проектування), щільності населення (370-350 люд./га), передбаченої нормами проектування.

Площа мікрорайону – 12 га.

Визначаємо населення і житловий фонд мікрорайону площадею 12 га, росташованного в зоні міста зі середнім ступенем містобудівної цінності для центральної географічної зони: 3-х поверхових – 40 %, 4-х – 20 %, 5-ти – 40 %.

Чисельність населення мікрорайону визначається за формулою:

N1 – чисельність населення мікрорайону, визначена за щільністю населення за формулою:

PN – показник щільності населення.

Чисельність населення мікрорайону, визначена за щільністю населення становить:

N1 = 360 х 12 = 4200 чел.

Середньо гармонійна щільність забудови при m=25 м2/люд становить.:

Чисельність населення мікрорайону, визначена за щільністю забудови:

Чисельність населення для подальшого розрахунку становить:

Відповідно об’єм необхідного житлового фонду:

загальної площі.

2.2 Розрахунок і підбір потрібної кількості житлових будинків

Щоб задовольнити потребу населення кварталу в житловому фонді, необхідно підібрати і розмістити на його території відповідну кількість житлових будівель. Сумарна кількість квартир у всіх житлових будівлях повинна відповідати розрахованому об'єму житлового фонду і розподіляться відповідно до заданого складу забудови за поверховістю (див. завдання). З використанням цих даних визначається житловий фонд будинків різної поверховості за формулою:

Кількість житлових будинків різної поверховості визначається за формулою:

шт.

шт.

шт.

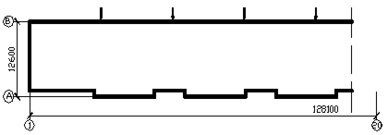

Конфігурація будівлі з розмірами, область застосування, розрахункова температура, орієнтація	Кількість поверх. секцій	Кількість квартир з кількістю кімнат				Всього квартир	Площа, м2		№ типового проекту - аналогу
		1	2	3	4		житлова	загальна
II B, II Б підрайони; tн = –230С; орієнтація головного фасаду в межах 50–3100	3/2	–	6	6	–	12	433,44	735,36	ТП 141-35-7/72/11
II, III кліматичні райони; tн = – 15, –20, – 250 С; орієнтація широтна; нормальні геологічні умови	4/1	8	8	8	–	24	683,36	1176,00	ТП 111-26-17
II Б, II В, III А подрайони; tн = –20, –30, –400 С; орієнтація широтна; нормальні геологічні умови	5/3	34	35	35	10	114	3624,34	6169,64	ТП 111-108-1/1

2.3 Розрахунок і підбір потрібної кількості установ повсякденного

обслуговування населення

Розрахунок і підбір необхідного складу і кількості установ повсякденного обслуговування населення (дитячий садок, школа, громадський центр мікрорайону, гаражі-стоянки автомашин) ведеться відповідно до [1, табл. 6.1* р. 6, дод. 6.3 ДБН], вибірка відомостей з якого приведена в табл. 5.4.

Знаючи чисельність населення мікрорайону – 3760 чол. і розрахункову норму на 1000 жителів, можна визначити потрібну місткість установ повсякденного обслуговування мікрорайону і їх кількість.

Установи повсякденного обслуговування населення мікрорайону після їх розрахунку підбираються за Додатком 4 (Том 2). При підборі необхідно звертати увагу на орієнтацію будівлі, щоб забезпечити необхідну інсоляцію окремих приміщень (групові, класи і т. д.). Результати розрахунку установ повсякденного обслуговування населення мікрорайону наводять в таблиці:

Конфігурация, розміри	Місткість, місць	Радіус обслуговування, м	Ориєнтація	Область застосування, № типового проекту-аналогу	Площа забудови, м2	Розмір ділянки, га
	280	300	Південна східна	II и III кліматичні райони зі звичайними геологічними умовами tН.В = –20, –30, –400 C ТП № 212-2-66	1241,00	0,98
	480	500	південь,схід, південний схід	II и III кліматичні райони зі звичайними геологічними умовами tН.В = –20, –30, –400 C ТП № 222-1-245	978,00	1,70

Розрахунок підприємств і установ культурно-побутового обслуговування
