СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ ОПАЛУБКИ ПЕРЕКРЫТИЯ НА ОДИН ЭТАЖ СЕКЦИИ
| Поз. | Наименование (говорит, мм) | Ед. изм, | Кол, | Масса, кг | Примечание | |
| Ед. | Всех | |||||
| 1 | Рамная стоика L=4100 | шт. | 220 | 76.31 | 17688 | инвентарн. |
| 2 | Тренога | шт. | 4 | 9.0 | 36,0 | |
| 3 | Крестовая головка | шт. | 440 | 3.2 | 1408 | |
| 4 | Головка захват | шт. | 4 | 1.3 | 5,2 | |
| 5 | Щит 1500x250 (h) | шт. | 60 | 16 | 960 | |
| 6 | Подкос ( брус 50x50 ) | шт. | 70 | 10 | 700 | |
| 7 | Финская многослойная фанера 21x1220x2440 | шт. | 110 | 20,13 | 2214 | 425,5 м2 |
| 8 | Доска-2-сосна-40x180x6000 | шт. | 90 | 28.08 | 2527 | 5,2 мЗ |
| 9 | шт. | 110 | 2,2 | 242 | 0,2 мЗ | |
| 10 | Доска - 2-сосна - 50х120х6000 | шт. | 88 | 23,4 | 2059 | 3,2 мЗ |
| 11 | Доска - 2-сосна -30х80х150 | шт. | 444 | 0.23 | 102,1 | 0.2 мЗ |
| 12 | Стойка с винтовым зажимом | шт. | 76 | 8,5 | 646 | инвентарн. |
| 13 | Брус составной | шт. | 36 | 87,8 | 7024 | |
| 13а - Доска -2-сосна 50x200x6000 | шт. | 36 | 25,8 | 929 | 0,9мЗ | |
| 13в - Брус -2-сосна 50x50x6000 | шт. | 72 | 6,5 | 464,0 | 17,0 мЗ | |
| 14 | Доска-2-сосна-30х120х6000 | шт. | 15 | 14,0 | 210 | 0,32 мЗ |
| 15 | Брус-2-сосно-75х150х6000 | шт. | 160 | 47,2 | 7560 | |
| 16 | Брус-2-сосна-50хЗООхЗОО | шт. | 110 | 3,8 | 418 | 0,6 мЗ |
| 17 | Канат 13-Г-1-0-Н-1764(180) | пм | 100 | 0,6 | 60 | Г0СТ 2688-80 |
| 18 | Гвоздь К4х100 | кг | 10 | 10 | ГОСТ 4028-63 | |
4. Производство сварочных работ
1.1. Сварочные работы выполняются в соответствии с требованиями СНиП 3.03.01-87 и ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры».
1.2. Сварочные работы выполняются в соответствии с требованиями проекта или серии, указанной в проекте в необходимых местах
1.3. Сварка производится после проверки правильности установки пространственных каркасов в проектном положении, положения соединительных стержней и подготовленности стыков к сварке.
1.4. Свариваемые арматурные стержни в местах расположения швов зачищаются с удалением ржавчины, жиров, краски, грязи и т.д.
1.5. Поверхность шва сварных соединений должна быть равномерно-чешуйчатая, без прожогов, наплывов, сужений и перерывов, с плавным переходом к основному металлу.
1.6. После окончания сварки, выполненные сварные соединения необходимо очистить от шлака и брызг металла.
2. Температуру воздуха следует измерять вблизи забетонированных ростверков 1 раз в смену.
3. Для проведения контроля прочности бетона при бетонировании ростверка на каждый контролируемый участок и каждый срок испытания изготавливают по 6 образцов-кубов. Испытания образцов необходимо производить по ГОСТ 10180-78 и ГОСТ 5802-86.
4. Контрольные образцы, изготовленные у места бетонирования, должны храниться нг открытом воздухе, в тех же температурно-влажностных условиях, что и бетон (раствор замоноличивания. Сверху образцы должны быть закрыты толем или другими рулонными материалами от попадания на них воды или снега.
5. Распалубка образцов может осуществляться через трое суток после изготовления с последующим выдерживанием, тщательно завернутыми в полимерную пленку.
6. Образцы, хранившиеся на морозе, перед испытаниями должны выдерживаться 2-4 часе для оттаивания в нормальных температурно-влажностных условиях.
7. Для определения эталонной прочности бетона рекомендуется изготовить дополнительно три образца, которые должны храниться в течение 28 суток в нормальных температурно-влажностных условиях.
5. Выбор крана по техническим параметрам
Выбор крана для подачи бетонной смеси. Рассмотрим вариант монтажа здания бешенным передвижным краном с одной стороны здания (см. рисунок 1).
Тип крана предусматриваем с нижним расположением противовеса.

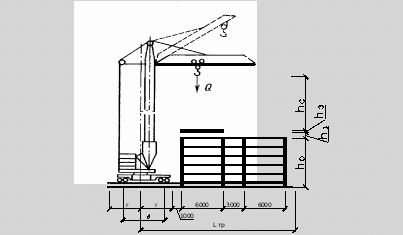

Рисунок 1. Схема расположения крана относительно здания.
Максимальная масса груза 4,71т. Для монтажа конструкций принимаем один кран. Кран подбираем по следующим параметрам:
Требуемая грузоподъёмность
где Qэ=4,71 т. – масса наиболее тяжелого монтируемого элемента
Qгр=48 кг – масса грузозахватного устройства (Строп 4-х ветвевой ПИ, Промстальконструкция., 21059М-28)
Высота подъёма крюка крана
где h0=40,2 м – превышение монтажного горизонта,
hз=0,5 м – запас по высоте для обеспечения безопасности монтажа,
hэ=0,14 м – высота подачи бетонной смеси,
hстр=2,2 м – высота строповки.
Требуемый вылет крюка определяем по наиболее удаленному элементу – стеновая панель Н–3:
Приведен расчет требуемого вылета стрелы для двух типов кранов с радиусами окружности, описываемыми хвостовой частью крана – “задний габарит”, соответственно r=4м и r=5,5м
Принимаем кран:
КБМ–405 П (исполнение 19) при
(ширина рельсовой колей башенного крана – d=6 м; радиус окружности, описываемый хвостовой частью крана, «задний габарит» – r=4 м)
6. Указания способов осуществления контроля за качеством зданий и сооружений
Управление качеством строительно-монтажных работ должно осуществляться строительными организациями и включать в себя совокупность мероприятий, методов и средств, направленных на обеспечение соответствия качества строительно-монтажных работ и законченных строительством объектов требованиям нормативных документов и проектной документации. Производственный контроль качества строительно-монтажных работ должен включать входной контроль рабочей документации, конструкций, изделий, материалов и оборудования, операционный контроль отдельных строительных процессов и приемочный контроль строительно-монтажных работ.
В целях выполнения требований норм радиационной безопасности на объектах соцкультбыта должен производиться дозиметрический контроль.
Материалы фиксированной гамма-съемки территории на стадии отвода земельного участка должны быть приложены в составе исходных данных на проектирование.
При приемке объекта рабочей и государственной комиссией выполняется измерение гамма-фона и содержание радона при двукратном замере в каждом помещении жилого дома.
7. Мероприятия по охране труда и противопожарные мероприятия
При строительстве административного здания, перекладки и прокладки инженерных сетей, строительству и реконструкции инженерных сооружений, выполнению работ по благоустройству, озеленению и малым формам необходимо использовать современные средства техники безопасности и соблюдать правила охраны труда. Работающим необходимо обеспечить санитарно-гигиенические условия и безопасные условия труда с целью устранения производственного травматизма и профессиональных заболеваний. В зависимости от выполняемых работ рабочие должны быть обеспечены спецодеждой, спецобувью и защитными средствами.
При выполнении строительно-монтажных работ необходимо соблюдать правила изложенные в СНиП III-4-80* «Техника безопасности в строительстве», СНиП 12-03-2001 «Безопасность труда в строительстве», ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» Госгортехнадзора России (издательство Москва 2001 год), «Правила пожарной безопасности в Российской Федерации» ППБ 01-93*.
Особое внимание при этом должно быть уделено выполнению правил установки и эксплуатации монтажных и грузоподъемных кранов и строительных механизмов в условиях сложившейся застройки, вблизи существующих жилых строений, мест движения людей и автотранспорта, устройству ограждений опасных мест, выполнению электрозащитных устройств для инструментов, оборудования и механизмов, работающих на электрической энергии (включая электросварку).
Опасные для нахождения людей зоны следует ограждать либо выставлять на их границах предупредительные плакаты и сигналы, видимые как в дневное, так и в ночное время.
