Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
Ижевский Государственный Технический Университет
Кафедра «ТОЭС»
Курсовой проект
по дисциплине“Организация строительного производства”
Строительство 39-квартирной блок-секции
Выполнил: Дерюшева В.П.
Проверил:Кислякова Ю.Г.
Ижевск, 2007
Краткая характеристика производственных условий строительства
Объект – блок-секция 10-этажная 39-квартирная рядовая правая. Конструктивная схема здания – с поперечными и продольными несущими стенами с опиранием панелей перекрытий по контуру и трем сторонам.

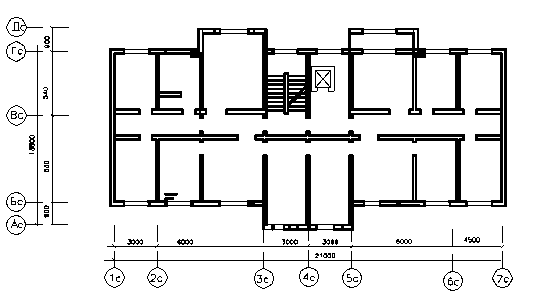

План здания

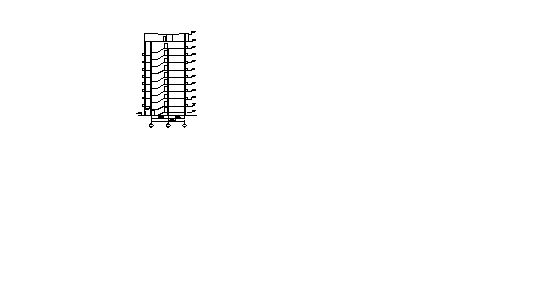

Разрез здания
Инженерное оборудование:
-водопровод – хозяйственно-питьевой от городской сети;
-канализация – хозяйственно–бытовая в городскую сеть
водосток-внутренний;
-отопление - водяное центральное;
-вентиляция – естественная,из кухонь 9 и10 этажей - механическая;
-горячее водоснабжение – от внешней сети;
-электроснабжение осуществляется от внешних сетей напряжением 380/220В;
-устройство связи– радиотрансляция,коллективные телеантенны и телефонные вводы.
-лифт – пассажирский, грузоподъемностью 400кг.
-мусоропровод с приемными клапанами на каждом этаже;
Место и начало строительства – г. Свердловск, февраль 2007 года.
Определение нормативной продолжительности строительства объекта
Нормативная продолжительность определяется по СНиП 1.04.03-85* “Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений”.
Для жилого девятиэтажного панельного знания с общей площадью 2835м2:
Норма продолжительности строительства:
общая 6 мес.
в т.ч. подготовительный период 1 мес.
Таблица 1. Нормы задела в строительстве.
Норма продолжительности | Нормы задела по месяцам, % сметной стоимости | ||||||||
Общая | Подгото витель-ного периода | под-зем-ная чась | над-зем-ная чась | 1 | 2 | 3 | 4 | 5 | 6 |
6 | 1 | 1 | 3,5 | 8 | 20 | 43 | 76 | 91 | 100 |
Спецификация сборных элементов
Таблица 3.
№ п/п | Наименование элемента | Ссылка на каталог | Объем бетона в 1 элементе, м3(т) | Масса одного элемента | Количество | Общий объем бетона, м3 |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | Фундамент ленточный ФЛ 12.12-2 | ГОСТ 13580-85 | 0,347 | 870 | 245 | 85 |
2 | Фундаментный блок стеновой ФБС 12.5.3-т | ГОСТ 13579-78 | 0,127 | 310 | 490 | 43 |
3 | Площадка лестничная ЛПФ 31.13-5 | Сборник 3.01.ЖГ-2.85 Том1,2,3 | 0,526 | 1320 | 25 | 14 |
4 | Марш лестничный 2ЛМФ 39.14.17-5 | Сборник 3.01.ЖГ-2.85 Том1,2,3 | 0,566 | 1420 | 40 | 25 |
5 | Панель перекрытия многопуст. ПК60.35 | Сборник 3.01.ЖГ-2.85 Том1,2,3 | 1,180 | 2950 | 217 | 257 |
6 | Панель перекрытия многопуст. ПК45.26 | Сборник 3.01.ЖГ-2.85 Том1,2,3 | 0,730 | 1825 | 72 | 53 |
7 | Панель перегородки гипсобет. ПГ24.30.8-5Г | Сборник 3.01.ЖГ-2.85 Том1,2,3 | 0,490 | 660 | 180 | 35 |
8 | Панель перегородки гипсобет. ПГ12.30.8-5Г | Сборник 3.01.ЖГ-2.85 Том1,2,3 | 0,270 | 375 | 67 | 18 |
9 | Стеновая панель НР2-34.29.35-2 | Сборник 3.01.ЖГ-2.85 Том1,2,3 | 1,79 | 2450 | 39 | 70 |
10 | Стеновая панель НР1-30.29.35-2 | Сборник 3.01.ЖГ-2.85 Том1,2,3 | 1,93 | 2550 | 57 | 110 |
11 | Стеновая панель НР1-45.29.35-6БЛ | Сборник 3.01.ЖГ-2.85 Том1,2,3 | 2,63 | 3600 | 35 | 93 |
12 | Блок оконный ОС15-18Г | Сборник 3.01.ЖГ-2.85 Том1,2,3 | - | - | 160 | - |
13 | Блок дверной ДН24-19П | ГОСТ 24698-81 | - | - | 9 | - |
14 | Блок дверной ДГ21-9 | ГОСТ 6629-88 | - | - | 67 | - |
Календарный план строительства
Календарный план строительства разрабатывается по данным глав сводного сметного расчета стоимости строительства согласно результатам выполненной курсовой работы по экономике строительства и с учетом норм задела, взятых из СНиП 1.04.03-85*.
Таблица 4.
№ главы сводн. смет. расчета | Наименование объектов, работ и затрат | Полная сметная стоимость, тыс.руб. | В т.ч. объем СМР, тыс.руб. | Распределение объемов работ по периодам строительства (мес), тыс.руб. | |||||
8% | 21% | 43% | 62% | 98% | 106% | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 | Подготовка территории строительства | 462,75 | 462,75 | ||||||
2 | Основые объекты строительства | 46274,72 | 805,9 | 9717,69 | 10180,44 | 8792,2 | 6687,96 | 3701,98 | |
4 | Объекты энергетического хозяйства | 6,56 | 6,56 | ||||||
5 | Объекты транспортного хозяйства и связи | 46,55 | 46,55 | ||||||
6 | Наружные сети и сооружения | 75,52 | 75,52 | ||||||
7 | Благоустройство и озеленение | 2313,74 | 11,95 | ||||||
8 | Временные здания и сооружения | 488,21 | 488,21 | ||||||
9 | Прочие работы и затраты | 4221,27 | 1,05 | 337,7 | 548,77 | 928,68 | 802,04 | 1519,66 | 337,7 |
596,46 | 9723,9 | 10187,87 | 8800,8 | 6697,94 | 3724,99 |

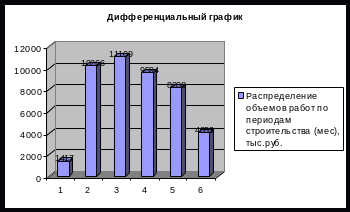

Объемы строительно-монтажных работ Qсрсмр=7441.06 тыс.руб.-средний Qмахсмр=11109.12 тыс.руб.-максимальный объемы работ по периодам строительства в месяц
Коэффициент оптимальности: КОПТ = QмахСМР/QсрСМР= 11109.12 / 7441.06 = 1.4
Ведомость исходных данных комплексного укрупненного сетевого графика строительства объекта
Ведомость исходных данных приведена в приложении 1.
Выбор методов производства работ
Кран выбирают в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых элементов; объема работ, условий строительства; наличия электроэнергии и др.
Выбор ведут в следующем порядке: определение типа монтажного крана; выбор крана по основным параметрам; обоснование выбора крана технико-экономическими параметрами.
Тип монтажного крана определяется в зависимости от габаритов здания: для многоэтажных зданий применяются башенные краны, для малоэтажных – самоходные стреловые краны.
Башенные краны выбирают из трех параметров: грузоподъемности, вылет крюка и высоты подъема крюка.
Определяем высоту подъема крюка над уровнем стоянки башенного крана по формуле:
где Hзд=30,63м – высота здания при монтаже стеновых панелей.
hзап=1 м – запас по высоте для обеспечения безопасности монтажа;
hэл=3,0 м – высота элемента, монтируемого на самой высокой точке;
hстроп=4,2 м – высота строповочного приспособления.
Рис. 1. Схема определения монтажных характеристик башенного крана
