Ведущим процессом является каменная монтаж конструкций шатра покрытия, на который и составляется данная технологическая карта.

Технологическая карта – один из основных элементов проекта производства работ, содержащий комплекс информативных указаний по рациональной организации и технологии строительного производства.

Технологическая карта на монтаж конструкций шатра покрытия разрабатывается с учетом:

• применения прогрессивной технологии и передовых методов выполнения строительных процессов;

• внедрения комплексной механизации с применением высокопроизводительных машин;

• поточности выполнения строительного процесса;

• обоснования методов производства работ технико-экономическими расчетами, соблюдение правил охраны труда и техники безопасности.

Монтаж конструкций шатра покрытия осуществляется на основании рабочих чертежей в соответствии с правилами производства и приемки монтажных работ и правилами техники безопасности в строительстве.

Раздел предусматривает основные решения и организационно-технические мероприятия по монтажу конструкций шатра покрытия здания 2-го этапа строительства спортивного комплекса «Ледовый дворец» в г. Коломна Московской области.

На период производства работ предусматривается использование для нужд строительства временных и постоянных автодорог, сетей электроэнергии и водоснабжения.

Монтаж строительных конструкций здания ведется в условиях нового строительства. Строительная площадка расположена на открытой местности свободной от застройки.

Работы по монтажу конструкций предусматривается вести в определенной последовательности, в светлое время суток.

Временное складирование и укрупнительная сборка конструкций производится непосредственно у мест монтажа и на приобъектных складах металлоконструкции.

Подача конструкций с приобъектных складов осуществляется автотранспортом по временным автодорогам.

Разгрузка и складирование конструкций у мест монтажа выполняется монтажными кранами СКГ-25, а на приобъектной площадке складирования автокраном типа К-162.

Требования к генподрядчику :

До начала производства монтажных работ необходимо выполнить:

• устройство постоянных и временных автодорог для подачи конструкций и работы монтажных кранов;

• устройство площадок складирования металлоконструкций с отводом поверхностных вод;

• подвод электроэнергии на территорию строительства; расстановку источников света наружного освещения;

- разбивку осей сооружения и реперов, которые должны обеспечивать использование их в течение всего периода производства работ;

-устроить фундаменты под установку колонн и сдать их по акту, смонтировать колонны и связи между ними.

Обеспечить монтажную площадку энергоресурсами с установкой шка фов электропитания для подключения установок электропотребителей монтажной организации.

В случае необходимости производства работ в темное время суток, ис пользовать установки источников света для обеспечения места проведения работ общим равномерным освещением с освещенностью не менее 2 лк и местным - с освещенностью не менее 30 лк в горизонтальной и вертикальной плоскостях.

Количество и места расположения источников света уточнить при разработке проекта освещения.

Выделить место на территории бытового городка под бытовые помещения подрядчика с подключением их к сетям водо- и электроснабжения.

Освободить от строительного мусора площадки для работы монтажных кранов. Спланировать и уплотнить их основание, подсыпать выравнивающим слоем щебня (5 = 150 мм) и выстелить железобетонными плитами.

Разработать совместно с подрядчиком мероприятия по безопасности труда и пожарной безопасности.

Требования к исполнителю работ:

Назначить приказом лицо, ответственное за безопасное производство работ кранами из числа мастеров, прорабов или начальников участков.

Подготовить необходимое подъемно-транспортное и сварочное оборудование, средства малой механизации и инструмент.

Подобрать из имеющихся в наличии или изготовить необходимое количество монтажных и съемных грузозахватных приспособлений.

Обеспечить монтажную площадку наглядной агитацией, знаками пожарной безопасности, а также первичными средствами пожаротушения в соответствии с действующими нормами (Приложение 3 к ППБ 01-93**), установить контроль за исправным содержанием и постоянной готовностью к применению средств пожаротушения, сигнализации и связи.

Основные технические решения:

Монтаж конструкций здания первого этапа строительства осуществляется при помощи гусеничного крана CКГ-25 в башенно-стреловом исполнении (L_CTp = 25 м, l_г = 5 м).

Укрупнение ферм в монтажные блоки выполнять в пролете у мест монтажа при помощи монтажного крана СКГ-25 или автокрана типа К-162. Монтируются фермы, связи по фермам, прогоны, затем по ним укладывается профилированный лист, пароизоляция, утеплитель и ПВХ-мембрана.

Рисунок 9.3 – Схема монтажа стропильных ферм.

Рисунок 9.4 – Монтаж стропильных ферм.

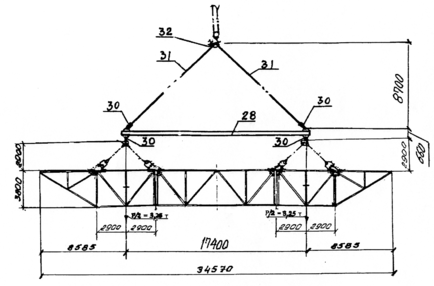

Рисунок 9.4 – Схема строповки стропильных ферм.

Рисунок 9.5 – Монтаж прогонов.

Рисунок 9.5 – Монтаж профлиста.

9.4 Выбор рациональных методов организации строительства

В строительстве известны следующие наиболее применяемые методы организации участков строительства или строительного производства :

- последовательный

- параллельный

- поточный

- вахтовый

- мачтовый

Последовательный метод организации предусматривает выполнение исполнителем отдельных видов работ или видов инженерных услуг последовательно, т.е. без одновременного пребывания в каком либо интервале на площадке или при исполнении работ рабочих машин или механизмов. Последовательный метод характеризуется максимальной продолжительностью строительства, но уровень потребления ресурсов (рабочих кадров, машин, материалов) будет минимальным: r = R / T₀ (где R – количество ресурсов на весь объем строительства; Т₀ – общий срок строительства), а длительность потребления – максимальной. Каждый из видов ресурсов будет участвовать кратковременно, так как в процессе сооружения объекта периодически требуются рабочие разных специальностей, различные машины, механизмы и материалы. Неизбежны также простои машин и потери на их перебазировку. Частая смена видов материалов, изделий и конструкций вносит большие трудности в работу предприятий-изготовителей, транспорта и органов снабжения.

Параллельный метод организации используется при наличии избыточного объема имеющихся мощностей, рабочих и механизмов. Он позволяет сократить продолжительность работ, но при этом требует разделения объемов или объектов на рациональные площадки застройки, которые называют участками и в пределах которых не нарушается техника безопасности. При параллельном методе общая продолжительность строительства принимается по продолжительности максимальной одного участка или объекта , но для всей стройки будет минимальной . Параллельный метод обеспечивает минимальную продолжительность, так как срок возведения объекта равен продолжительности максимально продолжительного процесса. Потребление ресурсов – максимальное. Но современный уровень строительного производства, когда строительно-монтажные работы в основном ведутся силами подрядных общестроительных организаций, исключает использование последовательного и параллельного методов строительства в чистом виде. Это связано в первую очередь с необходимостью равномерного использования ресурсов (машин, рабочих бригад и т.п.), а также с ограниченностью этих ресурсов.

Например, при строительстве любого объекта по мере выполнения работ в установленной технологической последовательности освобождаются механизмы и бригады, закончившие работы определенного этапа. Так, вначале освобождается землеройная техника, затем бригады монтажников, монтажные краны и т.д. Для того, чтобы эти мощности не простаивали, их необходимо переключить на строительство другого объекта.

Вахтовый метод организации предусматривает проектирование рациональной смены на строительстве задействованных мощностей. Период нахождения мощностей на строительной площадке называется вахтовым. Этот период не дает снижения продолжительности - Вахтовый метод проектируется для условий строительства объектов, при которых место строительства задано на больших расстояниях от существующих дислокации строительных баз управлений и т.д.

Мачтовый метод предусматривает большие затраты на производство конструкций и их сварку в заводских условиях и минимальные затраты на монтаж на площадке. При мачтовом методе строители значительно экономят целосменные простои и потери рабочего времени на стройплощадке за счет переноса большого комплекса монтажных работ в заводские условия .

Поточный метод, сохраняя соответствующие преимущества последовательного и параллельного методов, позволяет избежать их недостатков. Для поточного метода характерны следующие черты:

1. расчленение работы на составляющие процессы в соответствии со специальностью и квалификацией исполнителей;

2. расчленение фронта работ на отдельные участки для создания наиболее благоприятных условий работ отдельным исполнителям;

3. максимальное совмещение процессов по времени;

Интенсивность потребления ресурсов здесь будет также больше, чем при

последовательном методе, но меньше, чем при параллельном; при этом создаются благоприятные условия для работы организаций-смежников: подрядных организаций заводов-поставщиков, транспорта, снабженческих структур.

Исходя из вышеуказанного, принимаем поточный метод производства работ по возведению здания.

Поточная организация строительства:

Поточная организация строительства позволяет сократить сроки , теоретически и практически выполнить расстановку кадров, позволяет выполнить расчеты возможных сроков завершения работ бригад на отдельных частях зданий , добиваться стоимостных эффектов.

N - число объектов (число потоков специализированных или частных)

n_з - число захваток

t_р - ритм потока (время выполнения работ на захватке)

Проектирование поточного метода заключается в определении рационального числа захваток на объекте.

Захватка — это часть объекта , где без нарушения техники безопасности отдельно взятое звено или бригада рабочих может выполнять вид или комплекс работ с необходимым для этого расчетным временем.

Расчетное время для завершения работ на захватке называется ритмом работ. По величине ритма производится деление основных элементов потока. Поточной организацией строительства - называется метод организации при котором достигается максимальное сокращение времени одной бригады или звена на выполнение одного вида работ , за счет сокращения внутрисменных потерь. Количество захваток может назначаться по опыту других объектов, при этом учитывается деление объекта в плане или по объему на равновеликие участки на которых объем работ приблизительно равен.

При проектировании потоков первоначально строят циклограммы . Циклограммы это модель организации строительства.

Циклограммы строятся на определенные потоки:

Строительные потоки различают:

1) по структуре и виду продукции - частные , специализированные , объектные и комплексные.

Частный - это элементарный строительный поток , состоящий из одного или нескольких процессов , выполняемый бригадой или звеном на частных фронтах работ.

Специализированный поток — совокупность технологически связанных частных потоков , объединенных единой системой параметров и схемой потока. Объектный поток - совокупность технологических и организационно связанных специализированных потоков, совместной продукцией которых являются законченные здания.

Комплексный поток - совокупность организационно связанных объектных потоков, объединенных общей продукцией в виде комплекса зданий и сооружений.

2) по характеру ритмичности - ритмичные, разноритмичные и неритмичные потоки.

Ритмичный - в котором все составляющие потоки имеют единый ритм , т.е. продолжительность выполнения работ каждой отдельной бригадой на частных фронтах работ одинакова.

Разноритмичный - в котором составляющие его потоки имеют одинаковые ритмы однотипных работ и разные ритмы разнотипных работ.

Неритмичный - в котором продолжительность выполнения каждой отдельной бригадой работ на частных фронтах неодинакова.

3) по продолжительности потоки бывают кратковременные и долговременные.

Кратковременные - поток организуют при возведении отдельных зданий или групп объектов, продолжительность строительства которых не превышает одного года.

Долговременный - при строительстве объектов или комплексов, продолжительность строительства которых составляет более одного года.

При возведении спортивного комплекса проектируются неритмичные потоки, т.е. составляющие общего потока, продолжительность каждой из работ выполняемой отдельной бригадой различаются.

При выполнении работ по возведению данного объекта существуют промежутки времени в течении которых работы на захватках не ведутся из-за технологического перерыва (например связанного с твердением бетона).

9.5 Проектирование плана финансирования строительства

Общая сумма затрат на производство строительно–монтажных работ определяется суммированием затрат по элементам, включая прочие затраты и накладные расходы. Материальные затраты определяются исходя из потребности в материальных ресурсах согласно производственным нормам расхода и физическим объемам работ, а их стоимость рассчитывается по планово – расчетным ценам. В составе стоимости материальных ресурсов выделяются затраты на их доставку транспортом общего пользования, а также транспортом строительных организаций.
