Светоаэрационный фонарь ↓

2.7 Подкрановые балки

Подкрановые балки служат для монтирования на них крановых путей по которым передвигается кран, а так же в роли связей конструкции для увеличения её жёсткости.

По месту расположения в здании балки разделяются на торцевые - у торцов зданий, и рядовые и температурные - в местах деформационных швов. В торцах подкрановых балок устанавливается крановый упор.

Крепление подкрановой балки к консоли колоны производится на анкерных болтах, пропущенных сквозь опорный лист, предварительно приваренный к опорной пластине, а к шейке колонны - путём приварки вертикального листа к закладным деталям.

Болтовые соединения после рихтовки завариваются. Рельс укладывается на упругой прокладке толщиной 8-10 мм из прорезиненной ткани с обеих сторон и закрепляется парными лапками на зашплинтованных болтах.

Железобетонные подкрановые балки применяются в зданиях с опорными кранами грузоподъёмностью до 30т с шагом колонн 6 и 12 м. В данном проекте использованы 6м подкрановые балки таврового сечения.

Марка балки	Грузоподъёмность крана, т	Марка бетона	Расход материалов		Масса балки, т
			бетон, м3	сталь, кг
БК6-3АV-C	15/3	500	1,4	195	3,5
БК6-5АV-C	30/5	500	1,4	294	3,5

2.8 Стены

Стены проектируемого промышленного здания из облегчённых панелей по серии 1.432.2-30.93. Цоколь запроектирован из железобетонных панелей 1,2х6м опирающихся непосредственно на фундаментную балку. Стены из трёхслойных металлических панелей отличаются меньшей массой и легки в использовании. Трёхслойные стальные панели состоят из каркаса, открыто расположенного внутри здания, и ограждения в виде закреплённых на каркасе стальных профилированных листов с запрессованным между ними эффективным утеплителем. В смонтированных стенах каркас панелей работает как фахверк каркаса здания. Он крепится непосредственно к колоннам. Несущий каркас - стальная рама из ригелей и связывающих их стоек - выполненных из горячекатаных швеллеров. Верхний ригель образованного двумя швеллерами коробчатого сечения крепится во время монтажа к консолям, приваренным к колоннам. Остальные ригели связываются с колонной на сварке. Интервал между ригелями по высоте до 3,6м

Во избежание образования "мостиков холода" в горизонтальных и вертикальных стыках, а так же продувания, пространство внутри профиля крепёжных элементов заполняется минеральным войлоком.

Эскиз	Марка	Размеры, мм		Нормативная ветровая нагрузка, кгс/м2	Масса, кг
		Bут	H
	ПМС-60.1,3-Р-2	130	5970	45	1817,8
	ПМС-69.1,3-РО-1	130	6870	45	-
	ПМС-69.1,3-П-3	130	6870	45	2018,3
	ПМС-112.1,3-Р-2	130	11170	45	3318,8
	ПМС-75.1,3-РО-1	130	7470	45	-
	ПМС-75.1,3-П-1	130	7470	45	2221,2

2.9 Антикоррозийные и антисептические мероприятия

Степень коррозионной стойкости материалов характеризуется скоростью его коррозии при действии агрессивной среды. Для металлов скорость коррозии измеряется в мм/год; для неметаллических материалов скорость коррозии оценивается качественно по изменению прочности, проницаемости и других свойств материалов.

Повышение коррозионной стойкости конструкций осуществляют посредством применения материалов, устойчивых к данной агрессивной среде. Устройства электрохимической защиты металлов, нанесение лакокрасочных и других покрытий. Повышение коррозийной стойкости керамических и каменных материалов достигается при помощи пропитки поверхностного слоя. Пропитка осуществляется синтетическими смолами, бутумом, парафином, а так же флюатированием. Для поверхностной обработки древесины используется битум, минеральные растворы и синтетические смолы. Коррозионная стойкость железобетона, бетона и растворов повышается либо применением для их изготовления специальных составов, либо химической обработкой поверхностей конструкций, либо защитой их специальными пропитками, покрытием или нанесением изолирующих плёнок. Деревянные конструкции подвергнуты биозащитной и огнезащитной обработке, металлические - окрашиваются краской. Все металлические изделия подвергаются специальной обработке грунтовке, окраске. Окрашиваемую поверхность предварительно нужно очистить от ржавчины, жира и неровностей;

В качестве антикоррозийного покрытия труб используется масляно-битумное покрытие в 2 слоя по грунту. Антикоррозийные и антисептические мероприятия выполняются в соответствии с требованиями СНиП 2.03.11-85 "Защита строительных конструкций от коррозии".

2.10 Наружная и внутренняя отделка

Наружная сторона здания окрашивается перхлорвиниловой краской поставляемая в готовом виде. Краски наносят валиком или краскораспылителем на предварительно подготовленные поверхности. Они быстро высыхают и образуют прочную водо- и атмосферостойкую поверхность. Ее используют как для окраски бетона так и кирпича предварительно оштукатуренного цементно-песчаным раствором 20мм. Для окраски оконных и дверных блоков, труб, производственного оборудования используют алкидно-стирольные эмалевые краски. Металлические поверхности предварительно грунтуют.

2.11 Ведомость полов

Полы в проектируемом промышленном здании:

Асфальтобетонные полы запроектированы на механическом и сборочном участках. Они имеют ряд преимуществ, такие полы водонепроницаемые, трудносгораемые, нескользкие, малошумные и способны выдерживать большие нагрузки. Так же сравнительно не дорогие и легки в ремонте. Из недостатков, плохая стойкость к минеральным маслам и невозможность их устройства в горячих цехах.

Эпоксидно-бетонные полимерные полы запроектированы на электромонтажном участке и участке окраски. Такие полы обладают высокими физико-механическими свойствами, водостойки, износостойки, не разрушаются под воздействием кислот, щелочей, полимерных масел, не имеют пыльности, эластичны и гигиеничны.

Металлобетонные полы запроектированы на складе литья и ковок, а также на участках контроля и упаковки. Для увеличения прочности покрытия пола на истирание в него добавляют стальные стружки крупностью до 5мм. Такие полы влагостойки, имеют высокую ударную прочность и прочность на истирание, стойки к минеральным маслам.

2.12 Связи

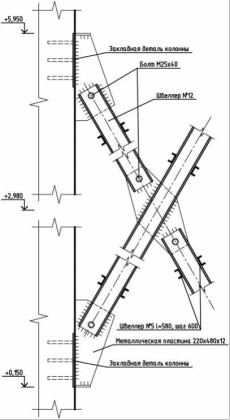

Конструкции промышленных зданий должны обладать пространственной жёсткостью. При прогонных покрытиях жёсткость обеспечивают только связями. Связи подразделяют на вертикальные и горизонтальные, первые устраивают между колоннами и в покрытии, вторые только в покрытии. Связи не только обеспечивают жёсткость каркаса здания, но и воспринимают горизонтальные нагрузки (ветровые, тормозные от мостовых кранов). Конструкция связей зависит от высоты здания, величины пролёта, шага колонн каркаса, наличия мостовых кранов и их грузоподъёмности. В данном проекте использованы крестообразные связи между колонн с шагом 6м и связи в покрытии. Связи в покрытиях выбирают с учетом вида каркаса, типа покрытия, высоты здания, вида внутрицехового подъемно - транспортного оборудования, его грузоподъемности и режима работ. Связи по колоннам установлены в середине температурного блока. Связи в покрытии установлены в середине и по краям температурного блока.

2.13 Окна, ворота, двери

Окна служат для освещения и проветривания помещений. Размеры окон назначают в соответствии с нормативными требованиями естественной освещённости, архитектурной композицией, экономическими факторами. Окна должны удовлетворять требованиям тепло и шумозащиты. Двери служат для сообщения между помещениями (внутренние) или для входа (выхода) в (из) здания (наружные). По типу двери делятся на одно - и двупольные. Дверные полотна могут быть глухими (ДГ), остеклёнными (ДО), усиленными (ДУ) и качающимися (ДК).

Внутренние двери из алюминиевых сплавов по ГОСТ 23747-88.

Оконные блоки - из алюминиевых сплавов по серии 1.436.4-20 с двойным остеклением.

Ворота запроектированы по серии 1.435.2-28. Размерами 3,6х3,6м для грузового транспорта и размерами 4,8х5,4м для железнодорожного транспорта.

Номенклатура окон:

Эскиз		Марка		Размеры, мм					Расход материалов, кг								Масса изделия без остекления, кг			Общая масса изделия, кг
				Высота		Ширина		Алюминий			Резина		Стекло		Полиэтилен
		ОПО12-24Н		1140		2350		17,65			0,69		23,44		0,09		18,35			41,87
	ОПО18-24Н		1740		2350		26,23			1,23		35,76		0,2		27,66		63,42
		ОПК12-24Р		1140		2350		22,35			0,74		43,22		2,35		27,69			70,91
	ОПК18-24Р		1740		2350		30,62			1,61		67,84		3,42		34,75		105,61

3. Светотехнический расчёт

Для бокового освещения:

Определение нормированного значения к. е. о.

Коэффициент естественной освещённости (к. е. о) ,% при условиях работы:

характеристика зрительной работы - средней точности IV

Характеристики
