Пояснительная записка

«Подземная автостоянка на 220 м\м»

2. Краткая характеристика производственных условий строительства

Объектом организации и планирования является строительство подземной автостоянки на 220 машиномест.

Место и время начала строительства – г. Нефтекамск, июль 2008 года.

Краткая характеристика строящегося объекта:

Строящееся здание прямоугольное в плане с размерами в осях 56,7х72 м, с сеткой колонн 6,3х3,6 м.

Фундаменты – сборные железобетонные стаканного типа, по которым укладываются фундаментные балки.

Стены – керамзитобетонные панели.

Колонны – сборные железобетонные.

Покрытие и перекрытие – сборное железобетонное из плит, угладываемых по ригелям.

Перегородки – кирпичные.

Кровля – плоская, эксплуатируемая.

Полы – бетонные.

Наружная отделка – покраска панелей силикатными красками

Внутренняя отделка – штукатурка цементно-известковым раствором, затирка швов с окраской клеевыми известковыми и поливинилацетатными красками.

Инженерное оборудование:

– водопровод – хозяйственно-производственный от городской сети;

– канализация – хозяйственно–бытовая в городскую сеть;

– отопление – водяное от внешней сети с параметрами 150–70⁰С;

– вентиляция – приточно-вытяжная с механическим и естественным побуждением;

– электроснабжение осуществляется от городских низковольтных сетей напряжением 380/220В;

– слаботочные устройства – телефонная связь, радиофикация.

1. Определение нормативной продолжительности строительства объекта

Нормативная продолжительность определяется по СНиП 1.04.03–85^* «Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений».

Для подземной автостоянки на 220 м\м:

Норма продолжительности строительства:

общая 11 мес.

в т.ч. подготовительный период 1 мес.

Таблица 1. Нормы задела для строительства по капитальным вложениям и по строительно-монтажным работам

1 квартал	22/28
2 квартал	52/58
3 квартал	89/88
4 квартал	100/100

1. Спецификация сборных элементов

Таблица 2. Спецификация сборных элементов

№ п/п	Наименование элемента	Ссылка на каталог	Объем бетона в 1 элементе, м3	Масса одного элемента, т	Кол-во	Общий объем бетона, м3
1	Столбчатый фундамент стаканного типа 3Ф24.24–1 по ГОСТ 24022–80		2,18	5,45	154	335,72
2	Фундаментная балка ФБ 6–11 по серии 1.415–1 вып. 1		0,71	1,8	18	12,78
3	Колонна К60–36 по серии 1–423 вып. 3		1,1	2,8	96	105,60
4	Стеновая панель ПСЛ 24–311 по серии 1.432–14/80 вып. 1		1,7	2,2	32	54,40
5	Ригель по серии 1.020–1/3 вып. 1		1,04	2,6	105	109,20
6	Панель перекрытия и покрытия ИИ15–6 по серии 1.020–1 вып. 1		0,95	2,4	192	182,40
7	Лестничный марш ЛМ 30.11.17		0,7	1,48	4	2,80
8	Лестничная площадка ЛП 32.12.2.4		1,16	2,03	2	2,32
9	Блоки оконные ОС18–18 Г		-	-	40	-
10	Дверные блоки наружные по серии ДН24–15 1.136.5–19.04		-	-	17	-
11	Дверные блоки внутренние по серии ДН21–9 1.136.5–19.04		-	-	39	-
12	Распашные ворота		-	-	2	-

1. Календарный план строительства

Календарный план строительства разрабатывается по данным глав сводного сметного расчета стоимости строительства согласно результатам выполненной курсовой работы по экономике строительства и с учетом норм задела.

Таблица 3. Календарный план строительства материально-технического склада для хозяйств с парком на 100 тракторов

№ п/п	Наименование отдельных зданий, сооружений или видов работ	Сметная стоимость, тыс. руб.		Распределение капитальных вложений и объемов СМР по периодам строительства (квартал, месяц), тыс. руб.
		всего	В том числе СМР
					14%	54%	87%	100%
1	Подготовка территории строительства	672,8	672,7		6 72,7
2	Основные объекты строительства	32875,5	26151,2		2 615,1	7583,8	1 3598,6	2353,6
3	Объекты энергетического хозяйства	26,9	26,9		2 6,9
4	Объекты транспортного хозяйства и связи	149,7	149,7		1 49,7
5	Наружные сети: водопровод, канализация	883,8	883,8		8 83,8
6	Благоустройство и озеленение территории	1345,4	1345,4					1345,4
7	Временные здания и сооружения	869,5	869,5		8 69,5
8	Прочие затраты	1398,8	802,1		8 0,2	2 32,6	4 17,1	72,2
	Итого	38222,4	30901,3		5297,9	7816,5	14015,7	3771,2

Технологическую рациональность календарного плана строительства оцениваем по коэффициенту неравномерности:

Коэффициент неравномерности:

, где

– максимальный объем СМР, тыс. руб.;

– среднемесячный объем СМР,

где

– суммарный объем СМР, тыс. руб.;

Т – продолжительность строительства, мес.

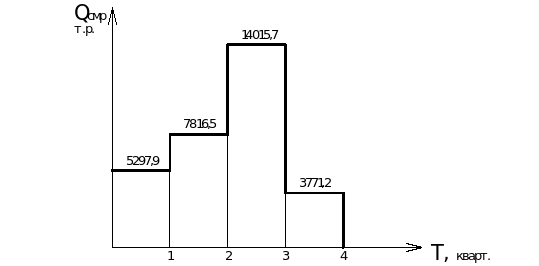

Дифференциальный график выполнения СМР

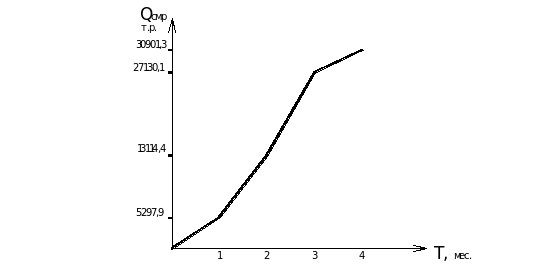

Интегральный график выполнения СМР

1. Выбор методов производства работ

Кран выбирается в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых элементов; объема работ, условий строительства; наличия электроэнергии и др.

Выбор ведут в следующем порядке: определение типа монтажного крана; выбор крана по основным параметрам; обоснование выбора крана технико-экономическими параметрами.

Тип монтажного крана определяется в зависимости от габаритов здания: для малоэтажных зданий – самоходные стреловые краны.

Требуемая грузоподъемность крана при максимальном требуемом вылете стрелы:

, где

– наибольшая масса монтируемого элемента;

– масса строповочных приспособлений.

Высота подъема крюка над уровнем стоянки крана:

, где

– высота здания при подаче поддона с кирпичом от уровня стоянки крана;

– запас по высоте для обеспечения безопасности монтажа;

– высота элемента;

– высота строповочного приспособления.

Руководствуясь техническими параметрами, выбираем кран марки крана МКГ-25БР и, как вариант, кран марки МКГ-40. Производим экономическое сравнение выбранных самоходных кранов по величине удельных приведенных затрат на 1 т смонтированных конструкций. Расчет ведем для монтажа стеновых панелей:

Удельные приведенные затраты:

, где

– нормативный коэффициент экономической эффективности капитальных вложений, принимаемый 0,15;

Себестоимость монтажа 1 т конструкций:

, где

– коэффициент накладных расходов на затраты по эксплуатации машин;

– себестоимость машино-смены крана, руб.;

– коэффициент накладных расходов на зарплату;

средняя заработная плата рабочих в смену, занятых на монтаже конструкций, сварке, заделке их стыков, руб.;

– нормативная сменная эксплуатационная производительность крана на монтаже конструкций потока, т/см.;

– затраты на подготовительные работы, руб.;

– общая масса элементов в потоке, т.
