- коэффициент спроса
Мощность устройств наружного освещения.
Таблица №6
| Наименование потребителей | Площадь потребителя, F | Уд. мощность на ед. потребителя
| Коэфф. спроса
| Общая потребляемая мощность
|
| Главные проходы и проезды. | 206 | 0,005 | 0,8 | 0,824 |
| Охранное освещение | 670 | 0,015 | 0,8 | 8,04 |
| Монтаж конструкции | 324 | 0,003 | 0,8 | 0,777 |
| Открытые складские площадки | 131,3 | 0,005 | 0,8 | 0,525 |
∑ 10,16
- Определение мощности устройств внутреннего освещения,
- удельная мощность на единицу внутреннего потребителя,
F – площадь потребителя,
- коэффициент спроса
Мощность устройств внутреннего освещения.
Таблица №7
| Наименование потребителей | Площадь потребителя, F | Уд. мощность на ед. потребителя
| Коэфф. спроса
| Общая потребляемая мощность
|
| Прорабская | 27 | 0,015 | 0,8 | 0,324 |
| Диспетчерская | 14,7 | 0,015 | 0,8 | 0,174 |
| Гардеробные, раздевалки | 18 | 0,005 | 0,8 | 0,014 |
| Душевые | 12,8 | 0,003 | 0,8 | 0,03 |
| Уборная | 18 | 0,003 | 0,8 | 0,043 |
| Помещение для обогрева. | 27 | 0,003 | 0,8 | 0,064 |
| Буфет | 26,35 | 0,001 | 0,8 | 0,021 |
| Мед.пункт | 20,28 | 0,015 | 0,8 | 0,243 |
| Склады | 61 | 0,015 | 0,8 | 0,732 |
∑ 1,645
Определение мощности трансформаторной подстанций
- Строим график электрической нагрузки и определяем максимальную потребляемую мощность,
.
- Определяем расчетную мощность трансформатора
по формуле:
- коэффициент, учитывающий потери в сети,
Принимаем тип трансформатора
CКПТ-100-6/10/0,4 мощностью 50 кВт

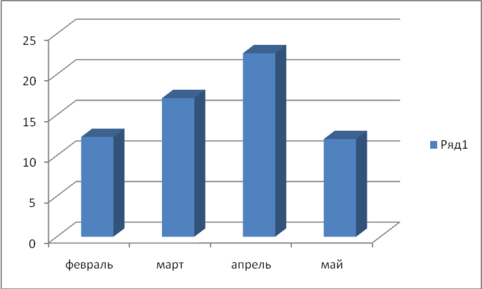

График электрической нагрузки
Выбор и расчет системы освещения строительной площадки.
Освещение строительной площадки подразделяется на рабочее, аварийное, эвакуационное и охранное. Рассмотрим лишь рабочее и охранное освещение.
Рабочее освещение выделяют двух типов: общее равномерное и общее локализованное (местное).
Для строительных площадок необходимо предусмотреть общее равномерное освещение (если работы выполняются в две смены). При этом освещенность принимают не менее 2 лк.
Для освещения мест производства наружных строительных и монтажных работ помимо общего равномерного принимают дополнительное общее локализованное освещение.
Охранное освещение предусматривают на границах строительных площадок и принимают освещенность 0,5 лк.
Требуемая суммарная освещенность строительной площадки
определяется по формуле:
- нормативная освещенность соответствующего участка площадки,
- количество участков строительных работ,
к - коэффициент запаса.
Расчет освещенности рабочих мест производства работ производим на все участки все работы выполняются в две смены.
Расчет требуемой освещенности.
Таблица №8
| Участки строительных работ | Норма искусственной освещенности | Коэффициент запаса, лк | Требуемая освещенность , |
| Охранное освещение | 0,5 | 1,5 | 0,75 |
| Рабочее равномерное освещение | 2 | 1,5 | 3 |
| Земляные работы | 10 | 1,7 | 17 |
| Монтаж конструкций | 30 | 1,7 | 51 |
| Кладка кирпичных стен | 10 | 1,7 | 17 |
| Установка оконных и дверных проемов | 50 | 1,7 | 85 |
| Устройство пола | 50 | 1,3 | 65 |
| Кровельные работы | 30 | 1,7 | 51 |
| Штукатурные работы | 50 | 1,3 | 65 |
| Малярные работы | 100 | 1,3 | 130 |
| Открытые склады | 5 | 1,5 | 7,5 |
| ∑ 492,25 | |||
Подбор источника света и их количества
Для общего равномерного освещения строительных площадок предусматривают:
- светильники с лампами накаливания общего назначения – при ширине строительной площадки до 20м.
- осветительные приборы с лампами ДРЛ при ширине площадки до 150м,
- прожекторы с лампами накаливания ДПИ при ширине площадки более 150м.
Для освещения мест производства работ применяют следующие источники света:
- лампы ртутные газоразрядного типа ДРЛ,
- лампы накаливания общего назначения АН,
- лампы накаливания прожекторные,
- лампы накаливания галогенные,
- лампы ртутные газоразрядные высокого давления ДРИ.
Количество прожекторов
, подлежащие установке для создания на площади
требуемой освещенности определяется по формуле:
,
- суммарная требуемая освещенность,
- площадь производства работ,
- коэффициент учитывающий, световую отдачу источника,
- мощность лампы применяемых типов прожекторов.
Подбор количества прожекторов.
Таблица №9
| Участки строительных работ | Требуемая освещенность , | Коэффициент световой отдачи, | Освещаемая площадь | Тип рожектора | Тип ламп | Мощность ламп | Количество прожекторов |
| Охранное освещение | 0,75 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 1 |
| Рабочее равномерное освещение | 3,4 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 1 |
| Земляные работы | 17 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 1 |
| Монтаж конструкций | 51 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 3 |
| Кладка кирпичных стен | 17 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 1 |
| Установка оконных и дверных проемов | 85 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 3 |
| Устройство пола | 65 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 3 |
| Кровельные работы | 51 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 3 |
| Штукатурные работы | 65 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 3 |
| Малярные работы | 130 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 3 |
| Открытые склады | 8,5 | 0,13 | 300 | ПЗС-45 | ДРЛ | 700 | 1 |
, Вт
,Расстановка источников света на стройгенплане.
Светильники располагают, как правило в местах, безопасных для обслуживания, либо непосредственно на строительных конструкциях или на инвентарных мачтах и опорах.
Расстановку источников света производят с учетом особенности планировки освещаемой территории и вида производства работ. Мачты располагают по периметру строительной площадки.
