Рис 2. Схемы привязки стреловых кранов при возведении подземной части объекта:

а – при расположении крана на бровке выемки;

б – при расположении крана на дне выемки.

Привязка стреловых кранов при возведении надземной части здания основывается на выборе оптимального вылета стрелы. Базовым размером является расстояние от ближайшей точки монтируемого элемента до стрелы крана, которое не должно быть больше 1м (рис. 3).

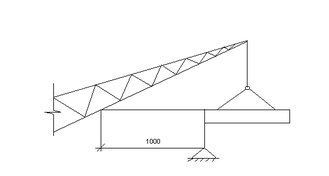

Рис 3. Базовое расстояние привязки стрелового крана при возведении надземной части объекта.

2.2 Определение зон влияния стреловых кранов

Для стреловых кранов зоны влияния определяют так же, как и для башенного крана, но показывают по отдельным стоянкам (рис. 4; 5)

В случае, если кран оборудован устройством, удерживающим стрелу от падения, граница опасной зоны работы крана определяется:

l_оп = l^p_max + 0,5 l_гр + l_без

l_оп 18 + 1,5 +9=28,5м

где l_оп –граница опасной зоны;

l^p_max – максимальный рабочий вылет стрелы;

l_без – дополнительное расстояние для безопасной работы.

Рис.4. Определение зон влияния стреловых кранов, оборудованных устройством, удерживающим стрелу от падения:

1 - граница зоны обслуживания; 2 - граница зоны перемещения; 3 - граница опасной зоны; 4 - угол ограничения по паспорту крана; 5 - ось вращения крана.

В противном случае граница опасной зоны (l_оп) определяется по формуле:

l_оп = R^пов + 5,

где R^пов – радиус поворотной части крана (опред. по метод. пособ. прил. 4).

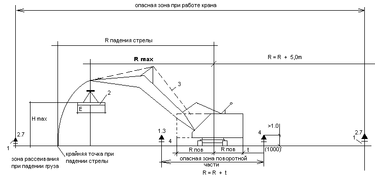

Рис 6. Схема назначения и расчета зон стрелового крана, не оборудованного устройством, удерживающим стрелу от падения:

1– знак по технике безопасности на границе опасной зоны с обозначением его номера по ГОСТу; 2 – груз; 3 – ось проходки крана; 4 – переставное ограждение зоны.

2.3 Проектирование временных административно-бытовых зданий

Проектирование ведется в следующей последовательности:

• определение расчетного количества работающих,

• определение площади, типов и размеров временных зданий,

• размещение временных зданий на строительной площадке.

Определение расчетного количества работающих.

Расчетное количество рабочих основного и вспомогательного производства определяем по графику движения рабочих кадров по объекту (максимальное значение).

Количество ИТР определяется по формуле:

- количество инженерно-технического персонала

Количество служащих составляет:

Количество младшего обслуживающего персонала составит:

Количество работающих на строительной площадке в сутки составит:

Количество рабочих в 1^ую и 2^ую смену соответственно составит:

Определение площади, типов и размеров временных зданий.

,

где - норма площади на 1 чел.

- количество работающих, пользующихся данным помещением.

Производим расчет количества работающих, пользующихся различными видами временных зданий:

для конторских помещений – в 1^ую смену,

для гардеробных – в сутки,

для душевых –

для уборных– ,

для помещения для обогрева - - общее количество работающих на открытом воздухе в зимнее время,

для столовой -

для диспетчерской -

Расчет площадей временных административно-бытовых зданий осуществляется на основе расчетного количества работающих и норм. Расчетные данные заносим в таблицу.

Ведомость расчета временных инвентарных зданий и сооружений.

Таблица №2

Наименование зданий	Расч. кол-во работающих	Норма площади на 1 чел.	Площадь, м2		Шифр по УТС	Размеры в плане
			расч.	прин.
Прорабская	3	24/5чел	15	27	ОМ-29059/4
Диспетчерская	1	7	7	14,7	ОМ-29059/4
Гардеробные, раздевалки	16	0,9	15	18	ВР-56
Душевые	15	0,43 1сет/12ч.	2 сеток	12,8	154
Уборная	5	1/20чел.	1	18	1427-А
Помещение для обогрева.	16	1	16	27	ОМ-29041
Буфет	11	0,6/4чел.	1,65	26,35	ПС-16
Мед.пункт	21	0,6	12,6	20,28	ПМ-005

Размещение временных зданий на строительной площадке.

В соответствии с Руководством по учету техники безопасности и производственной санитарии в проектах производства работ предусмотрены следующие требования к размещению временных зданий:

- производственно-бытовые здания располагать у входа на строительную площадку,

- санитарно-бытовые помещения располагать на расстоянии не более 200м от рабочих мест,

- туалеты необходимо располагать от строящихся объектов не менее 15м,

- расстояние между санитарно-бытовыми помещениями и строящимся зданием не менее 25м,

- для пожарной безопасности необходимо предусмотреть ящик с песком и пожарный щит со средствами пожаротушения,

- для прохода в бытовые помещения должны быть устроены пешеходные дорожки из щебня шириной не менее 0,6м.

Мобильные производственно-бытовые городки должны иметь благоустройство, инженерные коммуникации и оборудования, обеспечивающее соблюдение санитарно-гигиенических норм, противоположных мероприятий, а также необходимый уровень удобства для работы и отдыха.

Производственно-строительный городок располагают на площадке, в безопасной от работы крана зоне.

2.4 Организация складского хозяйства

Проектирование приобъектных складов ведем в следующей последовательности:

- определение запаса материала,

- расчет площади и типов складов,

- размещение складов на строительной площадке.

На приобъектном стройгенплане предусматриваются:

- открытые складские площадки для складирования кирпича, сборного железобетона, металлических конструкций,

- навесы для хранения столярных и кровельных изделий,

- закрытые склады для хранения отделочных материалов, технологического, сантехнического и электромонтажного оборудования.

Определение запаса материала.

Запас материала устанавливают на определенную конструктивно-технологическую часть здания (захватка, участок, ярус) и определяют по формуле:

- объем материала в натуральных измерителях, необходимых для выполнения работы,

- количество выделенных участков, захваток, ярусов.

Данные сводим в таблицу.

Таблица №3

№ п/п	Наименование материалов и конструкций	Объем Работ	Норма расхода	Объем материала	Кол-во участков	Запас материала
1	Сваи	36шт	1	36м3	3	12м3
2	Рубероид	89рул.	1	89	3	30м3
3	Кирпич.	6,64тыс.шт	0,7	4,7тыс.шт	3	1,57тыс.шт
4	Асбестоцементные листы	437,4м2	1	437,4м2	3	145,8м2
5	Оконные и дверные проемы	46шт	1,2	55,2м3	3	18,4м3
6	Плиты покрытия	48шт	2,2	105,6	3	36шт

Расчет площади и типа складов.

Площадь открытых складов для хранения, основных материалов и конструкций определяется по формуле:
