Министерство образования Российской Федерации

Кубанский государственный технологический университет

Кафедра технологии, организации, экономики строительства

и управления недвижимостью

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту на тему:

«Определение объёмов и выбор машин для производства земляных работ»

Выполнил:

Студент гр. 04-С-ПГ5

Максимкина А.Г.

Краснодар

2007

СОДЕРЖАНИЕ

1. Определение объемов земляных работ

1.1 Определение отметок поверхности грунта

1.2 Определение предварительной средней планировочной отметки

1.3 Определение объёмов котлована и засыпки пазух

1.4 Определение средней планировочной отметки

1.5 Определение проектных отметок

1.6 Определение положения линии нулевых работ

1.7 Определение объемов земляных работ при планировке площадки и устройстве откосов

1.7.1 Определение объемов при планировке площадки

1.7.2 Определение объемов грунта в откосах по периметру площадки

1.7.3 Определение окончательных объемов по вертикальной планировке

1.8 Составление баланса земляных масс

2. Определение оптимальной схемы перемещения грунта и среднего расстояния перемещения грунтовых масс

2.1 Определение координат ЦТ призм

2.2 Определение оптимальной схемы перемещения грунта

3. Выбор машин для производства работ по вертикальной планировке

3.1 Выбор типа машины комплект №1

3.2 Показатели работы комплекта №1

3.3 Расчет требуемого числа машин комплекта №1

3.4 Выбор типа машины комплект №2

3.5 Показатели работы комплекта №2

3.6 Расчет требуемого числа машин комплекта №2

4. Технико-экономическое сравнение вариантов комплектов машин

5 Выбор комплекта машин для разработки котлована

6 Расчет забоя

7 Расчет количества экскаваторов для рытья котлована

8 Литература

1. Определение объемов земляных работ

1.1 Определение отметок поверхности грунта

Черные отметки определяют методом линейной интерполяции. При этом зависимости объясняются подобием треугольников.

Черные отметки любого угла квадрата, лежащего между двумя горизонталями, Н_ч (в метрах) равна:

,

где

Н_ч – отметка ближайшей к углу или дальней от угла горизонтали, м;

j – превышение между горизонталями, м;

d – кратчайшее расстояние от ближайшей к углу или дальней горизонтали до искомого угла (через угол по перпендикуляру к касательной к горизонтали), м;

l – кратчайшее расстояние между горизонталями, м.

1.2 Определение предварительной средней планировочной отметки

Средняя отметка планировки определяется по формуле:

,

где Н₁, Н₂, Н₄ – черные отметки (отметки существующей поверхности земли), принадлежащие соответственно одной, двум и четырем вершинам элементарных площадок, м;

n – число равновеликих квадратов, на которые разбита площадка.

∑H₁ = 100,02+104,84+104,62+100,33=409,81 м

∑H₂ = 100,88+101,65+102,31+104,00+104,68+104,71+104,66+104,53+

+103,75+102,86+102,09+101,39+100,75+99,78+99,74+99,74+99,86+

+103,07=1840,45 м

∑H₄ = 100,71+101,54+102,33+103,06+103,88+104,00+103,00+102,28+

+101,51+100,67+100,78+101,61+102,28+102,89+103,78+103,71+102,86+

+102,33+103,27+100,79=2047,18 м

n=30,

H_ср = 102,33 м.

1.3 Определение объёмов котлована и засыпки пазух

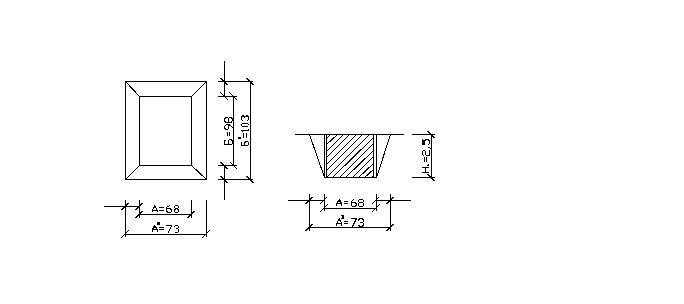

Устанавливаем размеры котлована

Вид грунта – песок (m = 1)

Н_к = 2,5 м,

А = 68 м,

Б = 98 м.

V_к = (H_к/6) [(A^B+A)(Б^B+Б)+ A^B×Б^B+А×Б] = (2,5/6) [(73+68)×

×(103+98)+73×103+68×98] =17718,33 м³

V_ф = H_к (A – 2) (Б – 2) = 2,5×68×98 = 15840 м ³

V_п = V_к – V_ф =17781,33– 15840 = 1878,33 м ³

1.4 Определение средней планировочной отметки

Средняя планировочная отметка площадки определяется по формуле:

−Δh,

где – средняя отметка планировки площадки без учета котлована, м;

– Δh− поправка к планировочной отметке на объем грунта, укладываемого в планировочную насыпь при разработке котлована, м.

поправка к планировочной отметке на достижение нулевого баланса

оправку к средней отметке планировки при разбивке площадки на квадраты определяется по формуле:

= V_Ф / F_пл ,

де V_Ф –объем подземной части здания в котловане ниже отметки Н_ср, м³;

F_пл – площадь площадки на уровне планировочных отметок, м².

V_Ф = (А-2)(Б-2)·Н = (68-2)(98-2)·2,5=15870 м³;

F_пл =500·600=300000 м²;

= 0,0528м;

Δh=0,0694 м.

Окончательная средняя планировочная отметка площадки равна:

− Δh = 102,33+0,0528−0,0694=102,32м;

1.5 Определение проектных отметок

Отметки проектируемой поверхности земли Н_к (красные отметки) можно определить способом поворота на заданный угол горизонтальной плоскости с отметками Н₀ вокруг оси поворота N-N, лежащей в этой плоскости. Ось поворота N-N перпендикулярна принятому направлению проектного уклона i (i=0,004) площадки, и для площадки с равномерным уклоном природного рельефа проходит через ее середину.

Красные отметки в углах разбивочной сетки определяется по формуле:

,

где Н_кj – проектная (красная) отметка в точке j, м;

Н₀ – предварительная средняя планировочная отметка площадки, м;

i – заданный проектный уклон площадки ;

L_j – кратчайшее расстояние от оси поворота до точки j, м.

Приведем результаты в таблице 1

Таблица 1 Проектные отметки

Номера вершин квадратов	Lj	Н0	Нкj
1	2	3	4
1	-300	102,32	101,12
2	-200	102,32	101,52
3	-100	102,32	101,92
4	0	102,32	102,32
5	100	102,32	102,72
6	200	102,32	103,12
7	300	102,32	103,52
8	300	102,32	103,52
9	200	102,32	103,12
10	100	102,32	102,72
11	0	102,32	102,32
12	-100	102,32	101,92
13	-200	102,32	101,52
14	-300	102,32	101,12
15	-300	102,32	101,12
16	-200	102,32	101,52
17	-100	102,32	101,92
18	0	102,32	102,32
19	100	102,32	102,72
20	200	102,32	103,12
21	300	102,32	103,52
22	300	102,32	103,52
23	200	102,32	103,12
24	100	102,32	102,72
25	0	102,32	102,32
26	-100	102,32	101,92
27	-200	102,32	101,52
28	-300	102,32	101,12
29	-300	102,32	101,12
30	-200	102,32	101,52
31	-100	102,32	101,92
32	0	102,32	102,32
33	100	102,32	102,72
34	200	102,32	103,12
35	300	102,32	103,52
36	300	102,32	103,52
37	200	102,32	103,12
38	100	102,32	102,72
39	0	102,32	102,32
40	-100	102,32	101,92
41	-200	102,32	101,52
42	-300	102,32	101,12

Рабочие (синие) отметки определяют как разность красных и черных отметок:

,

где h_j – рабочая отметка в точке j, м.
