Тема: Облицювання стін ГКП з використанням металевого каркасу

ЗМІСТ

1. Виготовлення гіпсокартонних плит

2. Типи гіпсокартонних плит "Кнауф"

3. Обробка гіпсокартонних плит

4. Види каркасів гіпсокартонних систем

5. Монтаж каркасів гіпсокартонних систем

6. Основні заходи щодо підготовки приміщень до сухого оштукатурювання стін

7. Звуко- і теплоізоляція огороджувальних конструкцій при сухому оштукатурюванні

8. Облицювання стін з використанням металевого каркаса (комплектна система W 623)

9. Обробка швів гіпсокартонних обшивок

Використана література

1. Виготовлення гіпсокартонних плит

Гіпсокартонна плита (ГКП) — це опоряджувальний виріб, що складається з шару гіпсу, певної товщини (гіпсового осердя) та приклеєного до нього з обох боків високоякісного багатошарового пресованого картону, завтовшки не більше 0,6 мм.

ГКП виготовляють за безперервною технологією на великих конвеєрних лініях. Основні вузли технологічної лінії виробництва ГКП наведено на рис. 1.1.

При виготовленні ГКП напівводний будівельний гіпс, вода та інші інгредієнти, що забезпечують міцність, пористість, гнучкість і тривалість тужавлення гіпсу, перетворюються у змішувачі на гіпсовий розчин, який через вихідні отвори подається в дозатор, а потім в дозованій кількості — на картонну стрічку із загнутими вгору краями. Ця стрічка утворює лицьовий бік ГКП. Після відбортування крайової зони стрічки виконується розкочування картону нижнього боку ГКП.

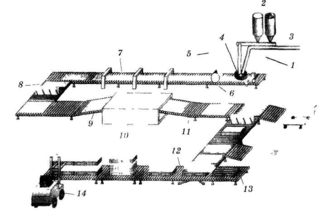

Рис. 1.1. Спрощена схема виробництва ГКП:

1 — рулонний картон для лицьової поверхні плит; 2 — посудина для гіпсу; 3 — подача води; 4 — змішувач (гіпсозмішувач); 5 — рулонний картон для нижньої (тильної) поверхні плит; 6 — формувальний вузол; 7 — вузол різання плит; 8 — вузол кантування плит; 9 — завантажувальний міст; 10 — сушильна камера; 11,12 — розвантажувальний міст; 13 — вузол пакетування; 14 — штабелеукладач

Відформована плита продовжує свій шлях у вигляді суцільної стрічки вздовж ділянки схоплювання, причому довжина стрічки визначається часом тужавлення гіпсового розчину, товщиною плити та швидкістю руху конвеєра. Нерідко її довжина може сягати і навіть перевищувати 200 м. Після тужавлення гіпсового осердя суцільна стрічка маркується і розрізується механічними ножицями на окремі плити потрібних розмірів. За допомогою спеціальних пристосувань плити кантуються і переміщаються у багатоповерхові сушильні камери, де вони перебувають 60 хв. Під час сушіння з ГКП видаляється зайва волога. Після виходу плит із сушильної камери знову здійснюється кантування, укладання плит у пакети і штабелювання пакетів.

2. Типи гіпсокартонних плит "Кнауф"

Розвальцована в процесі виготовлення на конвеєрі гіпсокартонна стрічка в картонній оболонці після розрізання перетворюється на окремі плити певної довжини. Кожна така плита після зняття з конвеєра має чотири грані — дві оброблені і дві необроблені (не закриті картоном). Картонна оболонка ГКП міцно приклеєна до гіпсового осердя. Типи гіпсокартонних плит і вимоги, яким вони повинні відповідати, регламентуються відповідними нормами і стандартами.

Асортимент ГКП, що випускає підприємство "Кнауф", визначається умовами їхньої роботи, галуззю застосування й технологією виготовлення.

ГКП, що виготовляються за конвеєрною (прокатною) технологією, поділяють на такі типи: гіпсокартонні будівельні плити ГКП (за німецьким скороченням GKB) і гіпсокартонні будівельні плити вогнестійкі ГКПО. Обидва типи ГКП складаються в основному з будівельного гіпсу, а їхні поверхні та продольні кромки обклеєні міцним картоном. У склад гіпсового тіста, з якого виготовлено осердя плити, можуть бути додані різні наповнювачі. Наприклад, для підвищення стійкості гіпсового осердя під час пожежі, до гіпсового тіста додають мінеральні або скляні волокна, які не дають змоги осердю розділятися на окремі частини в результаті сильного нагрівання та зневоднення. Завдяки цьому осердя перетворюється на вогнезахисний ізоляційний шар.

Ці два типи ГКП мають свої галузі застосування. ГКП призначені для облицювання різних плоских поверхонь замість звичайної штукатурки і для виготовлення комбінованих гіпсокартонних панелей. їх можна також використовувати для обшиття каркасів стель і стін, каркасів підвісних стель і виготовлення збірних перегородок. ГКПО використовуються для облицювання і обшиття каркасів стін і стель, міжкімнатних перегородок у приміщеннях з підвищеною пожежною небезпекою.

ГКП, вироблені на підприємствах "Кнауф", уніфіковані за допусками.

Дія нормативних вимог (ДСТУ,ТУ, ГОСТ) поширюється на виготовлення ще двох типів ГКП, які призначені для облицювання або обшиття стін і стель у приміщеннях з високою вологістю (понад 75%), а також у приміщеннях з високою вологістю і підвищеними вимогами до вогнестійкості будівельних конструкцій. Лицьова картонна поверхня і гіпсове осердя таких плит просочені спеціальними розчинами для зменшення поглинання вологи. До таких просочених (імпрегнованих) типів ГКП належать плити з підвищеною вологостійкістю типу ГКПВ, з підвищеною волого- та вогнестійкістю типу ГКПВО. Окрім відповідного гідрофобного просочування, в осердя таких плит ще додані мінеральні або скляні волокна. Галузь їхнього застосування поширюється на опорядження огороджувальних конструкцій в приміщеннях з підвищеними вологістю і пожежною небезпекою.

Пошкодження картонної оболонки ГКП грибками після їхнього зволоження унеможливлюється завдяки спеціальному просочуванню в заводських умовах фунгіцидами.

Відрізнити різні типи ГКП один від одного допомагають кольори їхньої картонної оболонки і маркувальні позначення на зворотному боці, що наносяться ще на заводі для забезпечення правильності монтажу плит на будівельному майданчику. На лицьовій частині ГКП позначені точки їх кріплення до каркасу цвяхами або шурупами, що розміщені на відстані 25 см одна від одної.

Відповідно до чинних стандартів передбачено різне забарвлення картонної оболонки з лицьового і зворотного боків, а також маркування (надписів) на зворотному боці ГКП (табл.1).

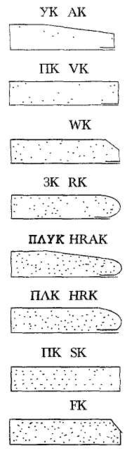

Відмінні ознаки типів ГКП

Скошена (обтиснута), витончена кромка, призначена для обклеювання армованою стрічкою і шпаклювання швів

Прямокутна поздовжня кромка для монтажу насухо без шпарування стиків

Поздовжня кромка з фаскою, призначена для утворення видимих поздовжніх рисунків (монтаж насухо без шпарування швів)

Заокруглена поздовжня кромка, призначена для шпаклювання стиків сухої штукатурки без армованих стрічок

Напівкругла, скошена по довжині (витончена) кромка, призначена для обклеювання армованою стрічкою і шпаклювання швів

Напівкругла поздовжня кромка, призначена для шпаклювання швів без армованих стрічок

Поперечна обрізна кромка ГКП, що не обклеєна картоном

Поперечна обрізна кромка, призначена для шпаклювання швів без армованих стрічок з відкритим гіпсовим осердям

ГКП випускаються з різними за формою поздовжніми кромками, обклеєними картоном, які визначають спосіб і якість шпарування стиків між сусідніми ГКП (рис.2.1.).

Поперечні кромки ГКП, що утворюються в результаті заводського розрізання гіпсокартонних стрічок, обробляються або на заводі, або на місці їх використання за допомогою рубанків косої обрізки та рашпілів для формування кромок ГКП.

Для ГКП, що мають обрізані кромки з усіх боків під прямим кутом, припустиме відхилення по довжині кромки повинно бути не більше ±0,15% номінального розміру. Відхилення таких плит від прямого кута не повинно перевищувати 0,2% довжини відповідної кромки.

3. Обробка гіпсокартонних плит

Гіпсокартонні плити всіх типів легко піддаються обробці, особливо при наявності спеціальних інструментів "Кнауф" для різання, шліфування, стругання кромок, випилювання отворів (рис. 3.1-3.6).

Залежне від вимог до точності виконання робіт із розкроювання і обрізання ГКП можливі такі способи робіт:

1. просте розкроювання за допомогою лінійки, метра, металевого трикутника і різання ГКП на столі з рівною поверхнею ножем для різання ГКП або за допомогою спеціальних пристосувань — різака малого (для відрізання смуг завширшки до 120 мм) або різака великого (для відрізання смуг більшої ширини, до 630 мм) рис. 3.7;

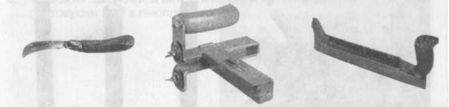

Рис. 3.1. Ніж (шевський) для різання картону

Рис. 3.2. Зубчастий різак для різання гіпсокартону

Рис. 3.3. Шліфувальний рашпіль

1. точне розкроювання ГКП, наприклад, при різанні перфорованих, шліцьованих або комбінованих гіпсокартонних панелей з використанням ножовки з вузьким полотном (рис. 3.8) та дрібними зубцями або ручною дисковою електропилкою.

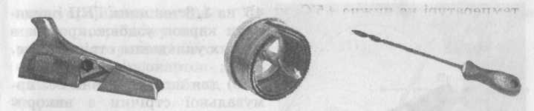

Рис. 3.4. Рубанок для стругання кромок

Рис. 3.5. Фреза для прорізання отворів в ГКП діаметром до 95 мм

Рис. 3.6. Проколювальний пристрій для утворення отворів діаметром до 5 мм

Рис. 3.7. Великий різак "Кнауф" для нарізання ГКП на смуги завширшки до 63 см

Рис. 3.8. Пилка з дрібними зубцями для різання ГКП "Кнауф"

При простому розкроюванні різання картону ГКП здійснюють з лицьового боку спеціальним (шевським) ножем (рис. 3.9). Надрізаний ГКП укладають на край столу і здійснюють надлам нерозрізаного гіпсового осердя. Після цього ножем для різання ГКП розрізають картон на зворотньому боці плити. Утворена кромка підлягає обробці обдирним рубанком так, щоб кромка була рівною і не мала зламів (рис. 3.10).

Рис. 3.9. Різання з лицьового боку ГКП шевським ножем
