Рис. 3.10. Обробка обдирним рубанком і шліфування рашпілем після обрізання ГКП
Якщо обрізні кромки повинні утворити шов, то їх слід підготувати до шпаклювання одним з таких двох способів:
а) для шпаклювання з армувальною стрічкою (шпаклівкою "Фугенфюллер") рубанком кромочним зняти фаску під кутом 45° на 1/3 товщини ГКП і видалити картон уздовж кромки в місцях укладання стрічки (рис. 3.11.);
б) для шпаклювання без армувальної стрічки з використанням шпаклівки "Уніфлотт" рубанком треба зняти фаску під кутом 22,5° на 2/3 товщини ГКП. Після зняття фасок необхідно краї картону зачистити шліфувальним рашпілем або наждачним папером.
Рис. 3.11. Стругання під кутом обрізаних кромок для правильного монтажу та якісної обробки шва
При обшиванні стін і перегородок з віконними і дверними прорізами ГКП попередньо розмічають на столі з рівною поверхнею. Потім здійснюють їх розкроювання ножем, ножовкою або дисковою пилкою з утворенням отворів потрібних розмірів. Канти отворів обробляють шліфувальним рашпілем або наждачним папером. Якщо використовують ГКП з кромкою типу ПЛУК у зоні дверної коробки не слід розміщувати обтиснуту (стоншену) кромку, її треба обрізати, оскільки, в протилежному випадку, не можна буде щільно перекрити наличником дверну коробку, що призведе до погіршення звукоізоляції приміщення.
Для вимикачів, розпаячних коробок і розеток прихованої електропроводки в ГКП вирізають круглі отвори за допомогою дриля зі змінною насадкою (див. рис. 3.4).
Опуклі й ввігнуті криволінійні поверхні малого радіуса обшивають спеціально обробленими ГКП потрібних розмірів. Для цього в картонній (рис. 3.12) оболонці ГКП роблять поперечні надрізи з кроком 2-3 см (для опуклої поверхні з лицьового боку, для ввігнутої – з тильного).
Рис. 3.12. Надрізи на опуклій поверхні ГКП
Заготовку з надрізаною картонною оболонкою або V-подібними прорізами ними прорізами загинають у потрібному напрямку, в результаті чого отримують гіпсокартонний елемент потрібної форми.
Криволінійну поверхню радіусом 150-200 мм можна отримати іншим способом (без поперечних надрізів), наприклад, попереднім намочуванням ГКП завтовшки 9,5 або 12,5 мм.
Рис. 3.13. Металевий валик із шипами
Для цього заготовку ГКП укладають на кружала, накривають її мокрим рядном на 10-12 год, після чого вона легко піддається деформації. Цей процес можна активізувати, якщо майбутню ввігнуту поверхню попередньо обробити валиком з шипами (рис. 3.13.) для утворення на ній макропор. Потім цей бік ГКП обробляють губкою, змоченою у воді, до припинення її поглинання ГКП. Кінці заготовки можна закріпити для отримання бажаної конфігурації (рис. 3.14.).
При цьому слід зазначити, що вигинанню піддаються ГКП, які перебувають як у вологому, так і у сухому стані. Мінімальні радіуси гнуття ГКП у вологому стані слід брати для ГКП завтовшки 6,5 — 300 мм; 9,5 — 500 мм і 12,5 — 1000 мм. Цим товщинам ГКП, що перебувають у сухому стані, відповідають радіуси гнуття відповідно 1000; 2000; 2750 мм.
Рис. 3.14. Фрагменти огороджувальної конструкції з увігнутою поверхнею гіпсокартонного облицювання
Зазначимо, що вищевказані радіуси гнуття ГКП надані без необхідності попередньої перфорації або надрізання картону. Слід лише пам'ятати, що ГКП завжди треба згинати по довжині, а не по ширині, оскільки гнуття ГКП повинно виконуватися поперек волокон картонної оболонки.
4. Види каркасів гіпсокартонних систем
Каркас — це плоска або об'ємна конструкція з шарнірним або жорстким з'єднанням елементів, що входять до його складу (балок, ригелів, стояків). За призначенням каркаси гіпсокартонних систем поділяють на стельові, перегородкові, пристінні; за матеріалом — на металеві й дерев'яні. Каркаси можуть виготовлятися з розташуванням елементів в одній площині (одному рівні) або в двох площинах (двохрівнях). У складі каркаса можна виділити основні і несівні елементи. Основні елементи прикріплюють до несівної основи (стіни, стелі), а несівні прикріплюють до основних. До несівних елементів прикріплюють ГКП. Отже, дворівневі каркаси — це конструкції, що мають два ряди дерев'яних брусків або металевих профілів, розташованих перпендикулярно один до одного. Якщо елементи каркаса розташовані в один ряд, то вони утворюють рамну конструкцію (рис. 4.1).

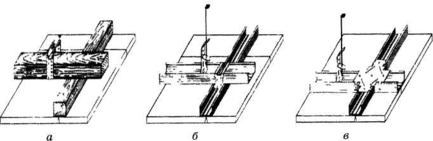

Рис. 4.1. Конструкції каркасів для гіпсокартонних стель:
а — із двох рядів дерев'яних брусків; б — із двох рядів металевих профілів; в — рамна конструкція каркаса з металевих профілів
Елементи металевих каркасів з'єднуються поміж собою сталевими кріпильними елементами: шурупами, заклепками, виштамповкою. Елементи дерев'яних каркасів з'єднують за допомогою шипогніздових, шпонкових, шпунтових кріплень, а також за допомогою цвяхів, шурупів, скоб, з використанням клею.
Стикові з'єднання металевих і дерев'яних елементів каркаса повинні розміщуватися врозгін. Стики ГКП не повинні співпадати зі стиками каркаса як з точки зору забезпечення максимальної міцності й технологічності всієї системи в цілому, так і пожежної безпеки, оскільки у протилежному випадку вогнезахисний ефект гіпсокартонного облицювання значно знижується.
Якісно змонтований каркас не тільки забезпечує надійність усієї системи в цілому, а й дає гарантію отримання рівної основи і, отже, рівної лицьової поверхні обшивки та нормального стикання гіпсокартонних плит і панелей. При цьому слід мати на увазі, що помилки, припущені при збиранні каркасів, у більшості випадків не піддаються виправленню ні при обшиванні ГКП, ні в результаті шпаклювання швів між ними. Тому монтаж каркасів треба здійснювати з обов'язковим дотриманням таких умов:
-
каркас повинен мати необхідну ступінь жорсткості, що визначає призначення відстаней, з одного боку, між точками його кріплення до несучих конструкцій будівлі, а з другого — між основними і несівними елементами;
-
елементи каркаса мають бути недеформованими і рівними (погнуті металеві елементи непридатні для використання в каркасі), дерев'яні бруски (рейки) не можна виготовляти з навкісшарової деревини або з брусків, що мають послаблені перерізи. Крім того, дерев'яні елементи каркаса повинні мати достатні розміри для забезпечення мінімальної площі обпирання на них ГКП;
• якщо є необхідність підвішування до каркасів обладнання, меблів, освітлювачів, то вони повинні бути підсилені допоміжними елементами, спареними профілями стояків з належною орієнтацією поміж собою.
Завдяки використанню каркасів гіпсокартонні системи набувають підвищення жорсткості, міцності, зниження деформативності. Вони уможливлюють досягти потрібного рівня звуко- і теплоізоляції огороджувальних конструкцій, приховати комунікації в приміщеннях, підвищити рівень вогнестійкості будівельних конструкцій.
З появою можливості кріплення ГКП до металевих каркасів шурупами без попереднього просвердлювання отворів їм стали надавати перевагу у зв'язку з їхньою легкістю, міцністю, зручністю монтажу, вогнестійкістю і довговічністю.
Підприємства "Кнауф" випускають каркасні металеві елементи методом холодного прокату з оцинкованої сталевої стрічки завтовшки 0,6-2,25 мм. Пересічно товщина профілю становить 0,6; 0,7; 1 мм. Елементи каркаса облямівок отворів в огороджувальних конструкціях (двері, вікна) виконують із підсилених профілів завтовшки 2 мм. Для типових конструкцій міжкімнатних перегородок, стінових каркасів і каркасів підшивних і підвісних стель здебільшого використовують металеві профілі завтовшки 0,6 мм.
В особливих випадках, у разі значної висоти перегородок, товщину металевих профілів можна брати більшою.
Профілі "Кнауф" випускають з U-подібним і С-подібним перерізами. У більшості випадків жорстіксть С-подібних профілів збільшують гофруванням їхньої поверхні під час холодної прокатки. Основні види металевих профілів: профіль напрямний (UW), U-подібний (рис. 4.2, а); профіль стояковий (CW), С-подібний (рис. 4.2, б); профіль стельовий (CD), профіль кутовий (LW) (рис. 4.3, в).

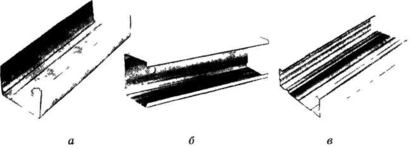

Рис. 4.2. Металеві профілі "Кнауф":
а — напрямний профіль UW; б — стояковий профіль CW; в — стельовий профіль CD
Профілі CW щільно без зазорів входять у верхні та нижні напрямні. Напрямні профілі можуть мати в стінці отвори, призначені для їхнього кріплення дюбелями до перекриття і підлоги. Якщо таких отворів у напрямних профілях немає, то їх можна утворити на місці за допомогою дриля й армованих свердел.
Профілі типу CW мають загнуті всередину кромки. В їхніх стінках можуть бути Н-подібні просічки. При вигині частини стінки профілю в межах просічки утворюються отвори для пропускання інженерних комунікацій (кабелів, труб). Для відвернення надмірного послаблення профілю відстань між сусідніми просічками не повинна бути меншою за 50 см.
Зовнішню поверхню полиць профілів типу CW покривають насічкою, що запобігає зісковзуванню вістря шурупа під час кріплення до них ГКП. Профілі типу CD використовують для улаштування підвісних стель. Вони виготовляються з полицями, які мають загнуті всередину кромки для зручності кріплення до них елементів підвісок ГКП.
Профіль LW використовують для захисту від сколів зовнішніх кутів перегородок з гіпсокартонним облицюванням та їх одночасного опорядження. Вони також підсилюють каркаси та надають їм додаткової жорсткості при розташуванні у внутрішніх кутах перегородок.
Для якісного опорядження зовнішніх кутів поверхонь, облицьованих ГКП, випускають спеціальні профілі у вигляді перфорованих кутиків з оцинкованої сталі. Вони використовуються для надання точних геометричних форм зовнішнім кутам та їх захисту від сколів при ударній дії.
Для полегшення і зручності виконаная штукатурних робіт, а також для отримання їхньої високої якості використовують маячкові Т-подібні профілі, виготовлені з оцинкованої сталевої стрічки. Вони забезпечують економію часу на штукатурні роботи і рівну поверхню штукатурки (рис.4.3, в).
Для облямівки зовнішніх поверхонь отворів доцільно використовувати сітчастий кутик для опорядження кутів (рис. 4.3, б). Профілі постачають у пакетах, на упаковці яких нанесено маркування. Наприклад, профіль стояків каркаса з висотою стінки 50 мм і товщиною профілю 0,6 мм маркують CW 50/0,6. Найбільш ходові профілі різної товщини маркують фарбою різних кольорів: профілі завтовшки 0,6 мм — блакитною; профілі завтовшки 0,7 мм — червоною; профілі завтовшки 1,0 мм — зеленою.
Рис. 4.3. Металеві профілі кутові:
а — перфорований кутик для захисту від сколів при ударній дії;
б — сітчастий кутик для опорядження кутів при штукатурних роботах; в — металевий Т-подібний маяк для штукатурних робіт
С-подібні і U-подібні профілі вкладають один у другий і оклеюють липкою стрічкою.
Пакет сталевих профілів здебільшого складається з 10 рядів по чотири профілі в кожному. При складуванні пакети профілів можна укладати в штабелі (заввишки не більше трьох пакетів) на підкладках з дерев'яних брусків. При складуванні елементів каркаса слід враховувати припустиме навантаження на перекриття. Металеві профілі треба зберігати в сухому закритому приміщенні.
Дерев'яні каркаси гіпсокартонних систем використовують у приміщеннях зі зниженими вимогами до пожежної безпеки. Елементи дерев'яних каркасів заготовляють з рейок, брусків, дощок та брусу.
Деревина, яка йде на виготовлення каркасів, повинна відповідати сорту II А.
Для виготовлення дерев'яних каркасів зазвичай використовують решітняк.0
Для спорудження каркасів можна використовувати тільки високоякісну деревину без дефектів і деформацій. Дефектами деревини, які знижують її технічну цінність є навкісшаруватість, тріщини, відмерлі сучки, гнилизна.
