При выборе следует стремиться к тому, чтобы методы монтажа и способы установки и закрепления отдельных элементов обеспечивали:
-
безопасность монтажных и послемонтажных работ с учётом их производства по совмещённому графику.
-
устойчивость и геометрическую неизменяемость смонтированной части здания (сооружения) на всех стадиях возведения.
-
надёжность монтажных соединений
-
возможность комплексной механизации строительства
-
поточность выполнения процессов
-
наиболее раннее открытие фронта для послемонтажных работ
-
возможно меньшую трудоёмкость и стоимость работ.
2.2 Выбор приспособлений и вспомогательного оборудования
Строповка конструкций должна производиться так, чтобы при подъёме они находились в положении, близком к проектному (колонны - в вертикальном; плиты – в горизонтальном и т.д.).
Число ветвей стропа принимают в зависимости от вида и массы поднимаемого элемента. При этом учитывают, что углы между ветвью и вертикалью не более 45.
Для уменьшения высоты строповки и сжимающего усилия в конструкциях для их подъёма применяют траверсы.
Результаты работы по выбору монтажных приспособлений для установки всех основных сборных элементов оформляют в виде таблице.
Таблица 3 – Ведомость монтажных приспособлений и оборудования
| Наименование и краткая характеристика | Эскиз | Грузоподъемность, т | Масса кг | Расчетная Высота (L), м | Назначение | № источника |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Грузозахватные приспособления | ||||||
| Строп двухветвевой ГОСТ 19144-73 Тип 2 СК-2,5 | | 5 | 18 | 2,2 | Установка стеновых панелей длиной до 6м | |
| Строп 4-х ветвевой ПИ, Промстальконструкция., 21059М-28 | | 7 | 48 | 4,5 | Выгрузка, раскладка и установка плит перекрытий, лестничных площадок, балконных плит | |
| Приспособления для временного закрепления | ||||||
| Подкос (чертеж ПСК) Индустстрой | | - | 34 | 6,2 | Для выверки и временного закрепления стеновых панелей | |
| 24 | 4,0 | |||||
| Приспособления для организации работ на высоте | ||||||
| Подвесная люлька Стальконструкция Ленинградский отдел №21059 М | | 0,1 | 60 | - | Для законопачивания швов снаружи здания | |
| Приставная лестница с площадкой (Промсталь-конструкция) | | - | 26,9 | 7,3 | Обеспечение рабочих мест на высоте при монтаже | |
| Площадки для работы на высоте Стальконструкция Ленинградский отдел №21059 | | - | 48 | 2,7 | Для работ в пределах этажа | |
3 Выбор монтажных кранов по техническим параметрам
Выбор крана для монтажа плит перекрытия и стеновых панелей. Рассмотрим вариант монтажа здания башенным передвижным краном с одной стороны здания (см. рисунок 1).

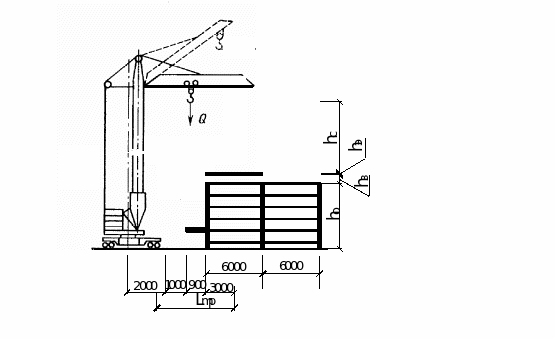

Рисунок 1 – Схема расположения крана относительно здания
Тип крана предусматриваем с нижним расположением противовеса.
Максимальная масса плиты перекрытия 6,92т, наружной стеновой панели 5,42т. Для монтажа конструкций принимаем один кран. Кран подбираем по следующим параметрам:
-
Требуемая грузоподъёмность
т.
где Qэ- масса монтируемого элемента (плиты покрытия),
QГР- масса грузозахватного устройства (Строп 4-х ветвевой ПИ, Промстальконструкция.,
21059М-28)
-
Высота подъёма крюка крана
где h0=10,82м – превышение монтажного горизонта,
hз=0,8м – запас по высоте для обеспечения безопасности монтажа,
hэ=0,014м – высота монтируемого элемента (плиты покрытия),
hстр=4,5м –высота строповки.
-
Требуемый вылет крюка
Принимаем два крана: КБ-308А
м.;
т.;
м (ширина рельсовой колей башенного крана - d=6; радиус окружности, описываемый хвостовой частью крана, «задний габарит» - r=3,8м)
КБ-403Б м.; т.;
м (d=6; r=4,35м)
Проверим возможность использования крана на монтаже других конструкций. Данные проверки сводим в таблицу.
Таблица 4 – Проверка возможности использования крана КБ-403Б на монтаже других конструкций
| Наименование (марка) элемента | Вылет крюка крана (Lтр), м | Грузоподъемность, т | Высота подъема крюка, м | ||||
| КБ-308 | КБ-403Б | Qтр | КБ-308 | КБ-403Б | Нктр | ||
| Стеновая панель ВС-4 | 14,9 | 8 | 8 | 4,438 | 21 | 24 | 16,55 |
Окончательно для монтажа конструкций заданного здания кран КБ-308А. Схема крана изображена на рисунке 2
.Рисунок 2 – Схема башенного крана
4 Деление на участки, захватки, ярусы
Для обеспечения основных принципов поточного производства работ здание разбивают на ярусы, захватки и участки. При невозможности из-за малых размеров в плане разбить здание на захватки, производство совмещённых с монтажом работ должно предусматриваться в ту смену суток, когда монтажные работы не ведутся. Обычно в качестве участков принимают температурные блоки. Назначим размеры участков 70х6м. Высоту яруса берем равную высоте этажа 2,7м, ширину захватки - 12м. (см. рисунок 3).
Рисунок 3 – Деление здания на ярусо-захватки
5 Разработка калькуляции трудовых затрат
Калькуляция затрат труда и заработной платы составляется на основе ЕНиР, ВНиР, МНиР и ежегодных дополнений к ним. В таблице 5 представлена калькуляция затрат труда и заработной платы по монтажу здания на основные процессы, в таблице 6 – на дополнительные процессы (на монтаж балконной плиты).
Таблица 5 – Калькуляция трудовых затрат на основные процессы
| № п/п | Наименование процессов | Шифр норм. докум. (ЕНиР) | Ед. изм. | Н.вр
| Объем работ | Нормативные затраты
| Расценки, руб.-коп | Зарплата на весь объем, руб.-коп | Состав звена по нормам (специальность, разряд, число рабочих) | |||||||||||||||
| по ярусо-захваткам | всего | по ярусо-захваткам | На весь объем | |||||||||||||||||||||
| Торцевая (последняя) | рядовая | |||||||||||||||||||||||
| Торцевая (последняя) | рядовая | |||||||||||||||||||||||
| Типового этажа | Верхнего этажа | Типового этажа | Верхнего этажа | Типового этажа | Верхнего этажа | Типового этажа | Верхнего этажа | |||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||||||
| 1 | Укладка плит перекрытий площадью до 20м2 при помощи строп или специальных траверс, стропуемых в необходимом количестве точек, а также крепление их анкерами к стенам и между собой | § Е4-1-7 5а, б | 1 элемент | 1,1 0,28 | 13 | 13 | 13 | 13 | 195 | 15,02 3,82 | 15,02 3,82 | 15,02 3,82 | 15,02 3,82 | 225,33 57,33 | 0-77,8 0-29,7 | 159-29,6 60-81,1 | Монтажники конструкций 4 разр. - 1 3 разр. - 2 2 разр. - 1 Машинист крана 6 разр.- 1 | |||||||
| 2 | Установка панелей наружных и внутренних стен бескаркасно-панельных зданий с площадь полелей до 15м2 на постель из готового раствора с одновременной раскладкой маяков при необходимости и временным креплением подкосами или струбцинами | § Е4-1-8 13а, б | 1панель | 1,1 0,28 | 34 | 34 | 34 | 34 | 510 | 39,27 9,99 | 39,27 9,99 | 39,27 9,99 | 39,27 9,99 | 589,05 149,94 | 0-83,6 0-29,7 | 447-67,8 159-04,4 | Монтажники конструкций 5 разр. - 1 4 разр. - 1 3 разр. – 1 2 разр. - 1 Машинист крана 6 разр.- 1 | |||||||
| 3 | Установка панелей наружных и внутренних стен бескаркасно-панельных зданий с площадь полелей до 20м2 на постель из готового раствора с одновременной раскладкой маяков при необходимости и временным креплением подкосами или струбцинами | § Е4-1-8 14а, б | 1панель | 1,2 0,3 | 2 | 2 | - | - | 20 | 2,52 0,63 | 2,52 0,63 | - | - | 25,2 0,63 | 0-91,2 0-31,8 | 19-15,2 6-67,8 | Монтажники конструкций 5 разр. - 1 4 разр. - 1 3 разр. – 1 2 разр. - 1 Машинист крана 6 разр.- 1 | |||||||
| 4 | Электросварка стыков панелей наружных и внутренних стен односторонняя шовная, толщиной 10мм | § Е22-1-2 1,5в | 10 м шва | 8,1 | 14,4 | 14,4 | 13,6 | 13,6 | 212,0 | 122,47 | 122,47 | 115,67 | 115,67 | 1803,06 | 8-59 | 1912-13,4 | Электросварщик ручной сварки 6 разр. | |||||||
| 5 | Электросварка плит перекрытий односторонняя шовная, толщиной 10мм | § Е22-1-2 11,15в | 10 м шва | 9,7 | 5,2 | 5,2 | 5,2 | 5,2 | 78 | 52,96 | 52,96 | 52,96 | 52,96 | 794,43 | 10-28 | 841-93,2 | Электросварщик ручной сварки 6 разр. | |||||||
| 6 | Покрытие поверхности сварных соединений стыков панелей наружных и внутренних стен площадью св. 0,01м2 газопламенным нанесением антикоррозионного цинкового покрытия установкой УПН-6-63 слоем 0,1-0,15 мм по ранее очищенной поверхности до металлического блеска | § Е4-1-22 1а | 10 стыков | 0,64 | 14,4 | 14,4 | 13,6 | 13,6 | 212,0 | 9,68 | 9,68 | 9,14 | 9,14 | 142,46 | 0-50,6 | 112-63,6 | Монтажники конструкций 4 разр. - 1 | |||||||
| 7 | Покрытие поверхности сварных плит перекрытий площадью св. 0,01м2 газопламенным нанесением антикоррозионного цинкового покрытия установкой УПН-6-63 слоем 0,1-0,15 мм по ранее очищенной поверхности до металлического блеска | § Е4-1-22 1а | 10 стыков | 0,64 | 5,2 | 5,2 | 5,2 | 5,2 | 78 | 3,49 | 3,49 | 3,49 | 3,49 | 52,42 | 0-50,6 | 41-44 | Монтажники конструкций 4 разр. - 1 | |||||||
| 8 | Установка лестничных маршей или укладка плит лестничных площадок массой до 2,5т в бескаркасных зданиях | § Е4-1-10 5а,б, ПР-1 | 1 элемент | 1,7 0,42 | 1 | 1 | 1 | 1 | 43 | 1,79 0,44 | 1,79 0,44 | 1,79 0,44 | 1,79 0,44 | 76,76 18,96 | 1-24,0 0-44,5 | 55-98,6 20-09,2 | Монтажники конструкций 4 разр. - 2 3 разр. – 1 2 разр. - 1 Машинист крана 6 разр.- 1 | |||||||
| 9 | Укладка балконных плит массой до 1т на постель из готового цементного раствора | § Е4-1-12 1а,б | 1 элемент | 2 0,5 | 4 | 4 | 4 | 4 | 48 | 8,4 2,1 | 8,4 2,1 | 8,4 2,1 | 8,4 2,1 | 100,8 25,2 | 1-46 0-53 | 73-58,4 26-71,2 | Монтажники конструкций 4 разр. - 2 3 разр. – 1 2 разр. - 1 Машинист крана 6 разр.- 1 | |||||||
| 10 | Заливка швов плит перекрытий механизированным способом легкой бетонной смесью или раствором пневмонагнетателем | § Е4-1-26 3а | 100 м шва | 4 | 1,12 | 1,12 | 1,12 | 1,12 | 16,74 | 4,7 | 4,7 | 4,7 | 4,7 | 70,31 | 2-98 | 52-37,9 | Монтажники конструкций 4 разр. - 2 3 разр. – 1 | |||||||
| 11 | Заливка швов плит перекрытий механизированным способом легкой бетонной смесью или раствором пневмонагнетателем | § Е4-1-26 3а | 100 м шва | 4 | 0,08 | 0,08 | 0,08 | 0,08 | 1,21 | 0,34 | 0,34 | 0,34 | 0,34 | 5,08 | 2-98 | 3-78,6 | Монтажники конструкций 4 разр. - 2 3 разр. – 1 | |||||||
| 12 | Заливка швов панелей стен (наружных) высотой до 3м механизированным способом легкой бетонной смесью или раствором пневмонагнетателем | § Е4-1-26 1а | 100 м шва | 12 | 0,44 | - | 0,38 | - | 5,02 | 5,54 | - | 4,79 | - | 63,25 | 8-94 | 47-12,3 | Монтажники конструкций 4 разр. - 1 3 разр. – 1 | |||||||
| 13 | Заливка швов панелей стен (наружных) высотой до 6м механизированным способом легкой бетонной смесью или раствором пневмонагнетателем | § Е4-1-26 2а | 100 м шва | 28 | - | 0,53 | - | 0,46 | 1,52 | - | 15,58 | - | 13,52 | 44,69 | 20-86 | 33-29,3 | Монтажники конструкций 4 разр. - 1 3 разр. – 1 | |||||||
| 13 | Заливка швов панелей стен (внутренних) высотой до 3м механизированным способом легкой бетонной смесью или раствором пневмонагнетателем | § Е4-1-26 1а | 10 м шва | 12 | 0,50 | 0,50 | 0,50 | 0,50 | 8,77 | 6,3 | 6,3 | 6,3 | 6,3 | 110,5 | 8-94 | 82-32,2 | Монтажники конструкций 4 разр. - 1 3 разр. – 1 | |||||||
| 14 | Герметизация горизонтальных стыковых швов панелей стен (наружных) пороизолом и гернитом, нарезанным на прокладки необходимой длины (прокладки наклеиваются на грани панелей с помощью мастики "Изол") | § Е4-1-27 10 | 10 м шва | 0,19 | 4,37 | - | 3,82 | - | 50,2 | 0,87 | - | 0,76 | - | 10,01 | 0-14,2 | 7-48,5 | Монтажники конструкций 4 разр. - 1 3 разр. – 1 | |||||||
| 15 | Герметизация горизонтальных стыковых швов панелей стен (наружных) пороизолом и гернитом, нарезанным на прокладки необходимой длины (прокладки наклеиваются на грани панелей с помощью мастики "Изол") | § Е4-1-27 10 | 10 м шва | 0,19 | - | 5,3 | - | 4,63 | 15,2 | - | 1,06 | - | 0,92 | 3,03 | 0-14,2 | 2-26,6 | Монтажники конструкций 4 разр. - 1 3 разр. – 1 | |||||||
| 16 | Конопатка швов панелей стен снаружи здания выполняемая одновременно с зачеканкой и расшивкой | § Е4-1-28 1,2 | 10 м шва | 2,7 | 4,37 | - | 3,82 | - | 50,2 | 12,39 | - | 10,83 | - | 142,32 | 2-14 | 27-84 | Монтажники конструкций 4 разр. - 1 | |||||||
| 17 | Конопатка швов панелей стен снаружи здания выполняемая одновременно с зачеканкой и расшивкой | § Е4-1-28 1,2 | 10 м шва | 2,7 | - | 5,3 | - | 4,63 | 15,2 | - | 15,03 | - | 13,13 | 43,09 | 2-14 | 34-15,4 | Монтажники конструкций 4 разр. - 1 | |||||||
| 18 | Конопатка швов примыканий панелей стен и перегородок внутри зданий | § Е4-1-28 5 | 10 м шва | 0,62 | 5,04 | 5,04 | 5,04 | 5,04 | 87,7 | 3,28 | 3,28 | 3,28 | 3,28 | 57,09 | 0-49 | 45-12,2 | Монтажники конструкций 4 разр. - 1 | |||||||
| 19 | Зачеканка швов примыканий панелей стен и перегородок внутри зданий | § Е4-1-28 6 | 10 м шва | 0,6 | 5,04 | 5,04 | 5,04 | 5,04 | 87,7 | 3,18 | 3,18 | 3,18 | 3,18 | 55,25 | 0-47,4 | 43-64,8 | Монтажники конструкций 4 разр. - 1 | |||||||
| 4414,13 233,1 | 4043-25,6 253-24,5 | |||||||||||||||||||||||
Примечание: 1 Нормами выпуска Е4-1 предусмотрено производство работ на высоте до 15 м, от уровня планировочных отметок. При производстве работ на высоте св. 15м, Н.вр. и Расц. умножать на следующие коэффициенты в зависимости от высоты: до 20м .... 1,05 (ВЧ-1), " 30м ....1,1 (ВЧ-2), " 40м….1,2 (ВЧ-3), св.40м.…1,3 (ВЧ-4)
