Министерство образования РФ
Сибирская Автомобильно-Дорожная Академия (СибАДИ)
Кафедра: «Организация технологий строительства»
Пояснительная записка
Монтаж железобетонных конструкций одноэтажного промышленного здания
г. Омск, 2010
Содержание
1. Задание (исходные данные)
2. Определение количества монтажных элементов
3. Определение монтажных приспособлений
4. Габариты промышленного здания
5. Высотные отметки промышленного здания
6. Определение исходных данных для выбора монтажных машин
6.1 Определение монтажных характеристик для монтажа колонн
6.2 Определение монтажных характеристик для монтажа стропильных ферм
6.3 Определение монтажных характеристик для монтажа плит покрытий
7. Выбор оптимального варианта производства монтажных работ
8. Калькуляция трудовых затрат и заработной платы
9. Технико-экономические показатели
10. Монтаж конструкций зданий (описание работ)
11. Техника безопасности при выполнении монтажных работ
Список литературы
1. Задание (исходные данные)
Одноэтажное промышленное здание, 3-х секционное, бескрановое, длина пролета - 18,0 м, высота от пола до низа стропильной конструкции- 8,4 м, шаг крайних колонн – 6,0 м, шаг средних колонн - 6,0 м, шаг стропильных конструкций - 6,0 м.
2. Определение количества монтажных элементов
Таблица 1
| № n/n | Наименование элемента | Эскиз и габариты | Объем элемента, м3 | Масса элемента, т | Кол-во монтажных элементов, шт. | Объем элементов на все здание, м3 | ||
| секция | здание | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 1 | Колонна: а) крайняя КП III -28 |
| 2,325 | 5,8 | 26 | 78 | 181,35 | |
| - | б) средняя КП II -15 |
| 2,325 | 5,8 | 39 | 117 | 272,025 | |
| 2 | Ферма покрытия ФС 18 - 1А |
| 1,8 | 4,5 | 52 | 156 | 280,8 | |
| 3 | Плиты покрытия ПНС-1 3 х 6 |
| 0,93 | 2,3 | 288 | 864 | 803,52 | |
| 4 | Стеновые панели ПСЖ-1 6 х 1,2 |
| 0,36 | 0,9 | - | 666 | 239,76 | |
| 5 | Колонны фахверков КФ- 10 |
| 2,8 | 6,2 | 8 | 16 | 44,80 | |
= 1822,255
3. Определение монтажных приспособлений
Таблица 2
| № n/n | Эскиз оснастки для монтажа элемента | Наименование | Кол, шт. | Характеристика и применение | Груз., т | Масса, кг | Рас.высота, м |
| 1 |
| Траверса для захвата колонн | 1 | Траверса дистанционная для подъема и монтажа колонн, для зданий с отметкой низа стропильных конструкций до 9,6м. | 6 | 122 | 0,8 |
| 2 |
| Траверса для захвата ферм | 1 | Траверса с электрическим управлением для монтажа сегментных ферм и ферм с параллельными поясами пролетом 18-30м, при шаге колонн 6м. | 12-30 | 1106 | 4 |
| 3 |
| Траверса для плит | 1 | Траверса для монтажа плит покрытий 3 х 6м | 3 | 205 | 2,1 |
| 4 |
| Траверса для стеновых панелей | 1 | Траверса для монтажа панелей длиной 6м | 3 | 210 | 3,5 |
| 5 |
| Расчалка | 4 | Временное закрепление монтируемых конструкций | 3 | 98 | 24 |
| 6 |
| Временное ограждение | 1 | Обеспечение безопасности работ на покрытиях | - | - | - |
| 7 |
| Подъемная вышка-площадка ПВГ-1 на автомобиле ГАЗ- 63 | 1 | Выполнение работ на высоте до 10м | 0,2 | 5500 | 8,9 |
| 8 |
| Специализированное башенно-стреловое оборудование | 1 | Монтаж стеновых панелей на кране Э-1254 | - | 12840 | - |
| 9 |
| Приставная лестница | 2 | Лестница с монтажной площадкой высотой 7,8м., для обеспечения рабочего места на высоте до 8,4м | - | 269 | - |
| 10 |
| Приспособление для выверки колонн | 4 | Выверка и временное закрепление | - | 725 | - |
| 11 | | Распорки | 4 | Временное закрепление монтируемых элементов | - | 98 | 24 |
| 12 | | Клиновые вкладки | 624 | Закрепление колонн | - | - | - |

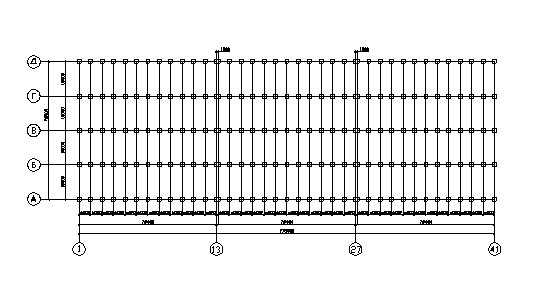

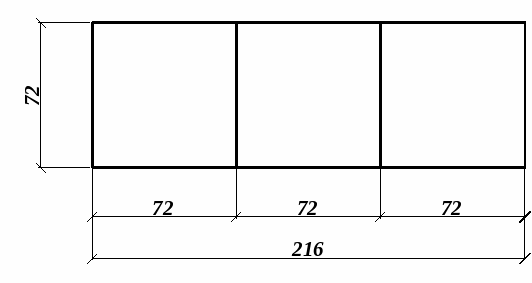

4. Габариты здания
5. Высотные отметки
6. Определение исходных данных для выбора монтажных машин
Выбор кранов и других монтажных машин производится на основании требуемых рабочих параметров, которые в свою очередь определяют на основе монтажных характеристик элементов сборных конструкций. К монтажным характеристикам относятся:
-
qм - монтажная масса, т.;
-
Нм - монтажная высота, м.;
-
Zм - монтажный вылет крюка, м.
Монтажную массу определяют как сумму масс монтируемого элемента и приспособлений (стропов, траверс, захватов, хомутов, элементов подмостей и т.д.):
qм = Q + qi,.где
Q - масса монтируемого элемента, т.;
qi - масса монтажных приспособлений, устанавливаемых на монтируемом
элементе и поднимаемых вместе с ним, а так же масса полиспаста при максимальном приближении крюка крана к стреле (в расчетах принимается 100кг).
Монтажная высота определяется технологией подъема или опускания конструкции над проектной отметкой для безопасности и удобства монтажа:
Нм = h1 + h2 + h3 + h4, где
h1 - высота от уровня расположения, монтажного крана до опоры, на которую устанавливаются элементы, м.;
h2 - высота подъема элемента над опорой (принимают для безопасности и удобства монтажа равной 0,5- 1,0 м);
h3 - высота (толщина) устанавливаемого элемента, м.;
h4 - высота захватного приспособления над устанавливаемым элементом (от верха элемента до низа крюка), м.
Монтажный вылет крюка описывается радиусом ее действия, т.е. расстоянием от центра тяжести монтируемого элемента до оси вращения крана:
Zм = l1 + l2 + l3, где
l1 - расстояние от оси вращения крана до шарнира крепления стрелы для стреловых кранов (принимается 1,5м);
l2 - расстояние от шарнира крепления стрелы до наружной поверхности сооружения;
l3 - половина ширины (длины) монтируемого элемента.
6.1 Определение монтажных характеристик для монтажа колонн
Нм = h1 + h2 + h3 + h4 = 0+0,5+9,3+1,0 = 10,8 (м)
Q = 5,8 (т)
qi = ттрав + тполис = 0,122+0,1 = 0,222 (т)
