3. Техническое обслуживание и сервисная поддержка Заказчика.

Сервисное обслуживание, техническое сопровождение поставляемого предприятием находящегося в эксплуатации оборудования, принятие срочных конструктивно-производственных мер по каждому выявленному дефекту, гарантийное и постгарантийное обслуживание, поставка ЗИП и инструмента, организация обучения специалистов газотранспортных предприятий.

1.3. Сравнительный анализ ГТП «АЛ-31 СТ» и «Д-336-2Т»

Двигатель АЛ-31СТ имеет следующие основные показатели:

Номинальная мощность на выходном валу силовой турбины, кВт	16000
Эффективный КПД привода (в условиях ISO), %	37
Расход топливного газа, кг/ч, не более	3247
Расход масла, кг/ч, не более	0,5
Масса двигателя в состоянии поставки (с рамой), кг	5000
Габаритные размеры привода, мм - длина - ширина - высота	5236 1950 2103
Ресурс, ч - назначенный - межремонтный	75000 25000
Эмиссия загрязняющих веществ, мг/м3 - оксидов азота не более - оксидов углерода не более	150 (110*) 300

* - для двигателя с низкоэмиссионной камерой сгорания

Газотурбинный двигатель АЛ-31СТ разработан ОАО НПО «Сатурн» НТЦ им. А. Люльки по техническому заданию ОАО «Газпром» на базе авиационного двигателя АЛ-31Ф, устанавливаемого на самолетах Су-27.

Газотурбинный двигатель АЛ-31СТ предназначен для привода нагнетателя в газоперекачивающих агрегатах мощностью 16 МВт при строительстве новых компрессорных станций, а также для замены двигателей на более экономичные и экологически чистые при проведении реновации, модернизации и реконструкции действующих газоперекачивающих агрегатов.

В феврале 1996 г. двигатель АЛ-31СТ успешно прошел приемочные испытания на компрессорной станции «Карпинская» ООО Тюментрансгаз в составе агрегата ГПА-Ц-16 и рекомендован для изготовления промышленной партии.

Этапы производственного внедрения ГТП АЛ-31СТ:

• 1993 г. - подготовка производства к изготовлению АЛ-31СТ в кооперации с «НТЦ им. А. Люлька».

• 1995 г. - опытно-промышленная эксплуатация АЛ-31СТ.

• 1996 г. - приемочные испытания АЛ-31СТ в составе газоперекачивающего агрегата ГПА-Ц-16 на компрессорной станции «Карпинская» ООО «Тюментрансгаз», рекомендован для серийного производства.

• 2003 г. – приемочные испытания ГПА «Нева-16» с двигателем АЛ-31СТ с низкоэмиссионной камерой сгорания, рекомендован для серийного производства.

Наработка лидерного двигателя АЛ-31СТ на КС «Карпинская» на октябрь 2007 г. составила 28 885 часов.

ГТП АЛ-31СТ поставки ЗАО «Уфа-АвиаГаз» для применения в составе различных ГПА:

1. PGT-21S

Г азогенератор двигателя (без силовой турбины) используется в качестве привода в составе газоперекачивающего агрегата PGT-21S производства Фирмы Nuovo Pignone, Италия. Всего 5 АЛ-31 эксплуатируется на КС «Алмазная» ООО «Пермтрансгаз».

2. ГПА-Ц-16Л

Для замены двигателя НК-16СТ в агрегате ГПА-Ц-16Л. Такая работа проведена на КС «Долгое» ООО «Мострансгаз».

3. ГПА « Нева – 16»

Д ля привода нагнетателя в составе ГПА «Нева – 16», производства ЗАО «Киров-Энергомаш» г. Санкт-Петербург. В июне 2006 закончен монтаж 5 двигателей с низкоэмиссионной камерой сгорания в составе ГПА на КС «Ржевская» ООО «Лентрансгаз» (эмиссия оксидов азота снижена до 110 мг/м³).

4. ГПА-Ц1-16Л

Для привода нагнетателя в составе газоперекачивающего агрегата ГПА-Ц1-16Л, производства СМНПО им. Фрунзе. г. Сумы, Украина. На июль 2007 г. на КС «Мышкино» ООО «Севергазпром» поставлено 2 ГПА-Ц1-16Л, один из которых смонтирован и сдан в эксплуатацию в I полугодии 2007 г.

5. ГПА-16АЛ «Урал»

Д ля привода нагнетателя в составе газоперекачивающего агрегата ГПА-16 АЛ «Урал» ангарного исполнения, производства НПО «Искра», г. Пермь. Первоочередной объект применения - КС «Юбилейная» ООО «Севергазпром». Поставка запланирована на 2008-2009 г.

ГПА поставки ЗАО «Уфа-АвиаГаз» с приводом от ГТП АЛ-31СТ:

1. ГПА-Ц-16Р «Уфа»

Производится глубокая реконструкция ГПА-Ц-16 с заменой двигателя НК-16СТ на ГТП АЛ-31СТ. На октябрь 2007 года поставлены и смонтированы 5 агрегатов ГПА-Ц-16АЛ на КС «Карпинская» ООО «Тюментрансгаз».

2. ГПА-16Р «Уфа»

Г ПА номинальной мощностью 16 МВт для замены ГТК-10-4. Реконструкция агрегата производится посредством установки нового оборудования на существующие фундаменты вместо действующей газотурбинной установки. На июль 2007 года проведена реконструкция запланированных четырех агрегатов на КС-18А «Москово», трех на КС-4 «Полянская» и двух на КС-5 «Москово» ООО «Баштрансгаз». Работы на последних двух стациях продолжаются.

3. ГПА-16Р-АЛ «Урал»

ГПА предназначен для замены агрегатов ГТК-10-4. При реконструкции агрегат устанавливается на существующий фундамент агрегата ГТК-10-4. В IV квартале 2006 года закончена реконструкция лидерного ГПА на КС-18А «Москово» ООО «Баштрансгаз».

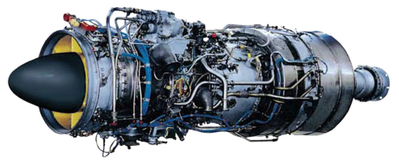

Двигатель Д-336-2Т

Привод предназначается для установки в газоперекачивающие агрегаты (ГПА) мощностью 6,3 МВт, где приводит во вращение нагнетатель природного газа. Основное применение – реконструкция газоперекачивающих агрегатов типа ГПА-Ц-6,3 различных модификаций, где устанавливается взамен выработавших ресурс приводов НК-12СТ. Также, применяется во вновь проектируемых и изготавливаемых ГПА.

Привод разработан Запорожским моторостроительным КБ «Прогресс» на базе авиационного вертолетного двигателя Д-136 и сохранил его основные преимущества. Тип привода – трехвальный, турбовальный. Привод состоит из газогенератора и свободной турбины, роторы которых не связаны механически, между ними имеется только газодинамическая связь. Ротор свободной турбины механически связан с валом нагнетателя.

Высокие параметры газодинамического цикла привода обеспечили его высокую экономичность.

Газогенератор включает в себя:

• осевой двухкаскадный 13-ступенчатый компрессор (6-ступенчатый компрессор низкого давления (КНД) и 7-ступенчатый компрессор высокого давления (КВД)),

• кольцевую камеру сгорания

• две одноступенчатых турбины для привода компрессоров (соответственно турбину высокого давления (ТВД) и турбину низкого давления (ТНД)).

Роторы компрессора также связаны между собой только газодинамически.

Сопловые лопатки статоров ТВД и ТНД выполнены полыми охлаждаемыми. Рабочие лопатки ТВД, изготовленные из высокожаропрочного никелевого сплава, также полые и охлаждаются воздухом, отбираемым из-за КВД. Это позволяет повысить температуру перед ТВД до 1305 К и, следовательно, повысить термодинамическую эффективность привода.

Все три вала привода двухопорные. Отсутствие межроторных подшипников повышает надежность работы привода.

Радиально-торцевые контактные уплотнения масляных полостей опор роторов позволяют значительно снизить безвозвратные потери масла. Конструкция привода выполнена с учетом обеспечения принципа модульной сборки. Привод разделен на девять основных модулей, каждый из которых представляет собой законченный конструктивно-технологический узел, который может быть демонтирован и заменен на приводе (кроме главного модуля). Модульность конструкции обеспечивает возможность восстановления привода заменой деталей и узлов в условиях эксплуатации.

Двигатель Д-336-2Т имеет следующие основные показатели:

Номинальная мощность на выходном валу силовой турбины, кВт	6 500
Эффективный КПД привода (в условиях ISO), %	31
Расход топливного газа, кг/ч, не более	1 510
Расход масла, кг/ч, не более	0,55
Масса двигателя в состоянии поставки (с рамой), кг	5 000
Габаритные размеры привода, мм - длина - ширина - высота	5 380 1 140 1 227
Ресурс, ч - назначенный - межремонтный	100 000 25 000
Эмиссия загрязняющих веществ, мг/м3 - оксидов азота не более - оксидов углерода не более	135 150

ГТП семейства Д-336 поставки ЗАО «Уфа-АвиаГаз» для применения в составе различных ГПА

1. ГПА-Ц-6,3

На агрегатах КС «Волхов» и КС «Пикалево» ООО «Лентрансгаз» проведены работы по ремонту агрегатов с заменой двигателя НК-12СТ на ГТП Д-336-2Т с КМЧ.

2. ГПА-Ц-4,0/76-1,7

Г ПА с приводом от ГТП Д-336-2-4 мощностью 4 МВт – используется для перекачки газа с небольшими расходами. Минимальная мощность привода 1,5 МВт. На КС «Замьяны» ООО «Кавказтрансгаз» в 2005г. закончен монтаж и начата эксплуатация двух приводов новой модификации Д-336-2-4 мощностью 4 МВт.

ГПА поставки ЗАО «Уфа-АвиаГаз» с приводом от ГТП Д-336-2Т

1. ГПА-Ц-6,3Р

П роизводится глубокая реконструкция ГПА-Ц-6,3 с заменой большей части оборудования и ремонтом укрытия. В 2006 г. закончена реконструкция всех трех агрегатов ГПА-Ц-6,3 на Канчуринской СПХГ ООО «Баштрансгаз».

2. ГПА-6,3 «Урал»

ГПА-Ц-6,3 «Урал» разработан ОАО НПО «Искра» совместно с ОАО «УМПО». Установка агрегата возможна на существующий фундамент с небольшими подливками (в случае положительных результатов экспертизы фундамента). На сегодняшний день агрегат находится в стадии изготовления, поставка и ввод в эксплуатацию 2-х лидерных агрегатов ГПА-Ц-6,3 «Урал» намечена на I полугодие 2008 г. для реконструкции ГПА-Ц-6,3 на КС «Пикалево» ООО «Лентрасгаз».

Главные преимущества ГТП «АЛ-31 СТ» в том, что у него очень высокая экономичность и одновременно с этим очень высокая мощность и КПД. ГТП «АЛ-31 СТ» внедряется более широко нежели ГТП «Д-336-2Т».Также объём выброса вредных веществ у «АЛ-31 СТ» ниже, не только чем у «Д-336-2Т», но также ниже чем у подобных двигателей импортного производства.

2. Менеджерская деятельность по внедрению ГТП «АЛ-31 СТ»

2.1 Технологическая проработка проекта ГТП «АЛ-31 СТ»

Для выполнения работ по реконструкции КС «под ключ» в полном объеме, включая разработку проектно-сметной документации, в ЗАО «Уфа-АвиаГаз» создана проектная служба, обеспечивающая весь комплекс работ согласно лицензий (см. приложение). В основные задачи службы входит:

• подготовка исходных данных для технико-экономического обоснования проекта;

• участие в разработке Плана организации строительного производства;

• разработка сметной документации;

• разработка предпроектной и проектной документации на строительство новых, расширение, реконструкцию, техническое перевооружение, а также капитальный ремонт ГПА, зданий и сооружений КС, контроль порядка ее рассмотрения, экспертизы и утверждения в ОАО «Газпром»;

• подготовка Обоснований принципиальных решений по инженерному оборудованию систем отопления, вентиляции, газоснабжения, автоматизации и коммерческого учета.

Для оперативного решения вопросов корректировок проектов и согласования их в ОАО «Газпром», ООО «ВНИИГАЗ» и трансгазах, проектный отдел предприятия тесно сотрудничает со специализированными проектными институтами: «Гипроспецгаз» (г. Санкт-Петербург), «ВНИПИгаздобыча» (г. Саратов), «Южниигипрогаз» (г. Донецк), «Гипрогазцентр» (г. Нижний Новгород), «Воронежгазпроектинжиниринг» (г. Воронеж), ОАО «УМПО» (г. Уфа).
