Алгоритмы построения фронтальных перспективных изображений.

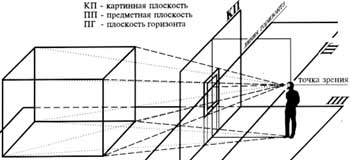

Фронтальная перспектива – это фронтальный вид (спереди) объекта (сцены) на основе центрального проецирования (рис. 5).

Рис. 5

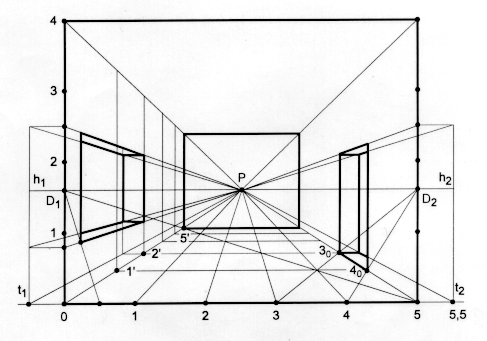

Перспективный чертеж (рис. 6) комнаты строится, исходя из трех основных измерений комнаты: широты, глубины и высоты.

Рис. 6

1. Передняя стенка комнаты совмещена с картинной плоскостью.

2. Основание картины делят на равные части так, тогда одно деление на картине будет масштабом одного метра.

3. Высоту линии горизонта возьмем 1,6 м. Точка Р будет выбирается на линии горизонта в центре.

1. Точки дальности пусть находятся на расстоянии: PD1 = PD2 = 2,5 м. Если выбрать эти расстояния больше, задняя стенка комнаты будет приближаться и увеличиваться.

4. Из точек 0 и 5, взятых на масштабе широты, проводят прямые в точку Р. Расстояние между этими линиями, даст перспективу широты интерьера. 5. Для построения боковых стенок на одной из вертикальных границ картины складывают четыре единицы, равные четырем отрезкам на масштабе широт, и точку 4 соединяют с точкой Р. Расстояние между линиями 0-Р и 4-Р будет перспективой высоты интерьера. Аналогично строят и правую сторону. 6. Для построения глубины интерьера на масштабе широт берут пять единиц, соответствующие пяти метрам глубины интерьера (если глубина больше или меньше, то соответствующее расстояние), и из точки 5 проводят линию в дистанционную точку D1. Пересечение этой линии с линией 0Р даст глубину интерьера 5 м в перспективе. Из точки 5' проводят горизонтальную и вертикальную линии противоположной стены до пересечения с соответствующими линиями масштаба широт и высот (линиями схода). 7. Пользуясь перспективным масштабом, приступают к построению дверного проема правой стены (ширина двери равна 1 м, высота 2,5 м и удалена от картины на 1 м). Для этого из точки D2 проводят линии в точки 3, 4, взятые на масштабе широт и отмечают точки пересечения 3 и 4 на линии 5Р.

5. Определяют перспективу высоты дверей. Для этого на масштабе высот из точек 2 и 5 проводят в точку Р линии, которые отсекут на вертикалях, проведенных из точке 3 и 4, перспективу отрезков, равных высоте дверей.

6. Для показа проема справа толщины, равной 0,5 м, на линии основания картины, как масштабе широт, строят отметку 5,5 и через нее проводят линию 5,5-Р.

7. Полоса 5-Р - 5, 5-5 является перспективой широты стенки. 8. На левой стене строят оконный проем, расположенный на расстоянии 0,5 м от картины и 0,8 м - от пола (ширина окна равна 1,5 м, а высота верхнего края от пола 2,5 м). Построение окна выполнено аналогично построению дверного проема.

Заключение

В рисунках с перспективой действуют некоторые правила, за выполнением которых нужно внимательно следить. Вот они:

В общем случае, прямые, параллельные в трёхмерном пространстве, на рисунке будут сходиться в одной точке.

Чем дальше находятся равноудалённые друг от друга предметы, тем теснее они будут располагаться на рисунке.

Геометрические формы, если мы смотрим на них прямо, не искажаются, изменяются только их размеры, причём пропорционально.

Если линии в трёхмерном пространстве прямые, они также будут прямыми в перспективе (при условии, что угол зрения меньше 180 градусов). Точки, лежащие на одной прямой, в перспективе по-прежнему будут лежать на одной прямой, а точки касания останутся точками касания. Это поможет вам при определении размера кирпичей, плиток и т.д. и при рисовании кривых.

Если в трёхмерном пространстве плоскость вертикальна, то все лежащие в ней прямые будут сходиться в точке на горизонте. Любая другая группа параллельных прямых, лежащих в этой же плоскости, будет сходиться в точку прямо над этой точкой горизонта или прямо под ней.
