5.2 Запуск процесса оптимизации
После задания всех необходимых величин, расчеты конструкции производятся аналогичным образом.
Результаты вычислений приведены в таблице 3.
| Размер элемента (мм) | Количество элементов | Количество узлов | Время вычислений |
| 2 | 791 | 1589 | 1сек |
| 1 | 2783 | 5488 | 2 сек |
| 0.4 | 13408 | 26626 | 5 сек |

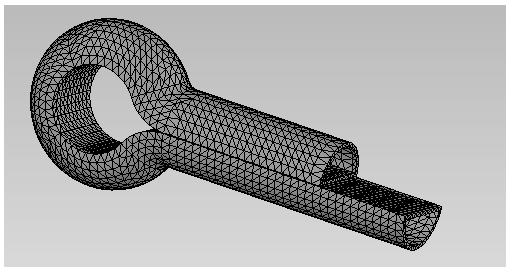

Рисунок 23 – Минимальный размер сетки (0.4 мм)
Заключение
В результате работы был проведен расчет напряженно- деформированного состояния твердотельной модели при помощи конечно-элементного пакета COSMOSWorks. Можно сделать вывод о том, что CAD/ CAE системы позволяют быстро и с высокой точностью выполнять практическое решение реальных промышленных задач механики.
Пакет COSMOSWorks является лидером среди множества пакетов, позволяющих решать всевозможные инженерные задачи. COSMOSWorks позволяет относительно быстро производить достаточно сложные расчеты, а также выводит полученные результаты в удобной для пользователя форме.
Литература
-
Макарова Е.И. Моделирование поверхностей: Учебное пособие/АлтГТУ.- Барнаул.:1994, - 51с.
-
Помаев, А.Т. Инструменты и средства SolidWorks:Справочное пособие / А.Т. Помаев, И.П. Ливанов.— М. : Едиториал УРСС,2006. —316 с.
