В том случае, если формирование объектов слоя завершено, и он нужен лишь в качестве "подложки" для размещения изображения других слоев, можно объявить его фоновым. Элементы фоновых слоев вида доступны только для выполнения операций привязки к точкам или элементам. Эти слои нельзя перемещать, а их содержимое недоступно для редактирования. Все элементы фоновых слоев вида изображаются на экране одинаковым стилем, который можно настраивать. Фоновые слои подобны калькам, закрепленным для базирования по ним новых элементов чертежа или схемы.
Активные и фоновые слои ведут себя описанным образом, если они видимые.
Если же содержимое какого-либо слоя не должно отрисовываться на экране, следует объявить его погашенным (невидимым). Элементы таких слоев не будут отображаться на экране и станут полностью недоступными для любых операций. Образно говоря, вы можете снять ненужные сейчас кальки с кульмана.
Создание групп слоев
Чтобы создать группу, следует указать место в Дереве листов, видов и слоев и нажать кнопку Создать группу. Эта кнопка доступна, если при выборе способа группирования слоев в документе активизирован вариант Группировать слои.
Пиктограмма новой группы появится в указанном месте. В поле названия группы будет находиться текстовый курсор. Вы можете изменить умолчательное имя. После нажатия или щелчка мышью вне названия группы, она будет зафиксирована.
Изменить название уже существующей группы можно, воспользовавшись стандартными способами Windows.
Чтобы поместить в группу нужные объекты, выделите в Дереве листов, видов и слоев вид, фильтр или ранее созданную группу. В Списке листов, видов и слоев будут показаны подчиненные элементы выделенного объекта. Воспользуйтесь стандартным механизмом Drag&Drop Windows и перетащите нужные слои на значок созданной группы. При таком перемещении слои с прежнего места не удаляются. Вы можете переместить сразу несколько объектов, предварительно выделив их.
Если новая группа создается как подчиненный объект вида или существующей группы и в этом виде или группе выделены слои, то эти слои автоматически будут включены в создаваемую группу.
При попытке поместить объект в недопустимое место, рядом с курсором будет находиться предупреждающий значок.
Чтобы удалить группу, следует активизировать ее в Дереве листов, видов и слоев и нажать кнопку Удалить.
Мендежер документа предназначен для работы с объектами, составляющими стуруктуру документа: листами, видами и слоями. Основные действия, выполняемые с помощью Менеджера документа:
- изменение свойств листов, видов и слоев,
- создание листов и слоев,
- удаление листов, видов и слоев,
- выбор текущего вида и слоя,
- группирование слоев.
Описание элементов управления

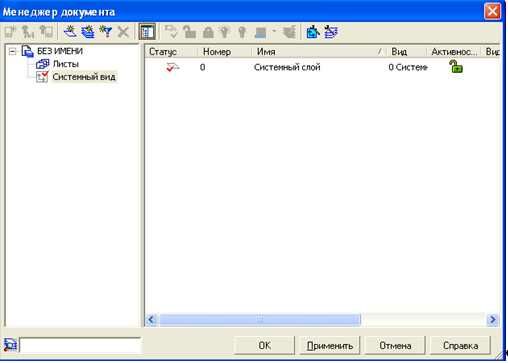

Чтобы открыть диалоговое окно Менеджер документа (рис. 4), в меню Вставка выбирается пункт Слой. Другой способ – это щелчок ЛКМ на кнопке панели инструментов Слои.
Рис.4
Основные типы графических объектов КОМПАС
-
Точка.
-
Вспомогательная прямая.
-
Отрезок.
-
Окружность.
-
Дуга.
-
Эллипс.
-
Непрерывный ввод обйектов.
-
Кривая Безье.
-
Фаска.
-
Скругление.
-
Прямоугольник.
-
Собрать контур и т. д.
Для того, чтобы нарисовать на поле чертежа все указанные графические объекты, необходимо выбрать в главном меню пункт Геометрия и далее нужный объект, или щёлкнуть на соответствующей кнопке на панели инструментов (рис. 5).
Рисунок 5.
Точки.
Позволяет построить произвольно расположенную точку.
Для вызова команды нажмите кнопку Точка на инструментальной панели Геометрия.
Задайте положение точки.
Совет. Для точного позиционирования курсора воспользуйтесь привязками или меню геометрического калькулятора для поля т на Панели свойств.
Для выхода из команды нажмите кнопку Прервать команду на Панели специального управления или клавишу .

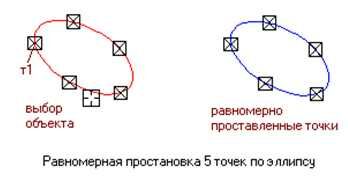

Точки по кривой. Позволяет построить нескольких точек, равномерно расположенных на какой-либо кривой.
Для вызова команды нажмите кнопку Точки по кривой на инструментальной панели Геометрия.
В поле Количество участков на Панели свойств введите количество участков, на которые проставленные точки должны разбить кривую. Затем укажите курсором кривую для простановки точек.
Если кривая не замкнута, точки будут построены сразу после ее указания. Первая точка будет совпадать с начальной точкой кривой, последняя - с конечной.
Если кривая замкнута, то после ее указания требуется задать положение первой точки на ней (определить точку т1).
Если указанная точка не принадлежит выбранной кривой, то положение первой точки будет определяться проекцией указанной точки на кривую.
Рис.6
Для выхода из команды нажмите кнопку Прервать команду на Панели специального управления или клавишу .
Точки пересечений двух кривых. Позволяет построить точки в местах пересечений кривых.
Для вызова команды нажмите кнопку Точки пересечений двух кривых на инструментальной панели Геометрия.
Укажите курсором кривую для поиска пересечений. Затем последовательно указывайте пересекающиеся с ней кривые.
После указания каждой последующей кривой автоматически создаются точки в местах ее пересечения с первой кривой.
-
Чтобы указать другую кривую для поиска пересечений, нажмите кнопку Выбор объекта на Панели специального управления, а затем укажите нужные кривые.
Рис.7
Для выхода из команды нажмите кнопку Прервать команду на Панели специального управления или клавишу .
Вспомогательная прямая. Позволяет построить произвольно расположенную прямую.
Для вызова команды нажмите кнопку Вспомогательная прямая на инструментальной панели Геометрия.
Укажите положение первой (т1), а затем второй (т2) точек, через которые должна проходить прямая.
Совет. Для точного позиционирования курсора воспользуйтесь привязками или меню геометрического калькулятора в полях т1 и т2 на Панели свойств.
Угол наклона прямой (угол между прямой и осью абсцисс текущей системы координат) будет определен автоматически.
Рис.8
Для выхода из команды нажмите кнопку Прервать команду на Панели специального управления или клавишу .
Отрезок. Позволяет построить произвольно расположенный отрезок.
Для вызова команды нажмите кнопку Отрезок на инструментальной панели Геометрия.
Доступно два основных способа построения произвольного отрезка:
-задание начальной и конечной точек отрезка,
-задание начальной точки, длины и угла наклона отрезка.
Если известны начальная (т1) и конечная (т2) точки отрезка, укажите их. При этом длина и угол наклона отрезка будут определены автоматически.
Если известны начальная точка отрезка, его длина и угол наклона, задайте их любым способом и в любом порядке. Например, вы можете указать курсором положение точки т1, ввести длину в поле на Панели свойств и задать курсором угол наклона отрезка. При этом конечная точка отрезка будет определена автоматически.
Рис.9
-
Для выхода из команды нажмите кнопку Прервать команду на Панели специального управления или клавишу .
Окружность. Позволяет построить произвольную окружность.
Для вызова команды нажмите кнопку Окружность на инструментальной панели Геометрия.
Укажите центр окружности.
Затем укажите точку, лежащую на окружности.
Совет. Для точного позиционирования курсора воспользуйтесь привязками или меню геометрического калькулятора в полях Центр и т на Панели свойств.
Рис.10
Построение окружности по центру и точке
Выбор стиля линии
Группа переключателей Оси на Панели свойств управляет отрисовкой осей симметрии окружности.
-
Для выхода из команды нажмите кнопку Прервать команду на Панели специального управления или клавишу .
Дуга. Позволяет построить одну или несколько произвольных дуг окружности.
Для вызова команды нажмите кнопку Дуга на инструментальной панели Геометрия.
Укажите центральную, а затем начальную и конечную точки дуги.
Совет. Для точного позиционирования курсора воспользуйтесь привязками.
Рис.11
Группа переключателей Направление на Панели свойств управляет направлением построения дуги.
Чтобы построить несколько дуг, имеющих одинаковый центр и величину радиуса, сделайте следующее. Укажите точку центра. Введите нужное значение радиуса в поле Строки параметров и зафиксируйте его, а затем нажмите кнопку Запомнить состояние Панели специального управления. После этого последовательно создавайте дуги, указывая их начальные и конечные точки.
Эллипс. Позволяет построить произвольный эллипс.
Для вызова команды нажмите кнопку Эллипс на инструментальной панели Геометрия.
Укажите центральную точку эллипса и конечную точку первой полуоси т1.
Укажите конечную точку второй полуоси эллипса т2.
Совет. Для точного позиционирования курсора воспользуйтесь привязками или меню геометрического калькулятора в полях Центр, т1 и т2 на Панели свойств.
Рис.12
Группа переключателей Оси на Панели свойств управляет отрисовкой осей симметрии эллипса.
Кривая Безье. Позволяет построить кривую Безье (кривая Безье – частный случай NURBS-кривой).
Для вызова команды нажмите кнопку Кривая Безье на инструментальной панели Геометрия.
Последовательно указывайте точки, через которые должна пройти кривая Безье.
