Размещено на http://www.allbest.ru/

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «МАМИ»

КУРСОВАЯ РАБОТА

по дисциплине: Информационное обеспечение систем управления

на тему: «Разработка базы данных футбольного клуба»

Выполнил: студент 642 группы

Плетнев Николай Викторович

Проверил: преподаватель

Семенихин Геннадий Ильич

Серпухов 2009

Содержание

Задание

Введение

1.Описание деятельности организации

2.Разработка модели «сущность-связь» базы данных

3.Разработка базы данных в среде СУБД Access 2003

3.1Создание таблиц

3.2 Создание схемы данных

3.3 Создание форм

3.4 Создание запросов на языке QBE и SQL

3.5 Создание отчётов

4.Словарь терминов

Заключение

Список используемой литературы

Задание

1.Произвести описание деятельности футбольного клуба «Челси», сформулировать основные задачи его информационно-управляющей системы и обосновать требования к его базе данных.

2.Разработать модель «сущность-связь» БД:

• Разработать перечень сущностей и их атрибутов

• Выделить связи между сущностями

• Построить диаграммы ER-типа и ER-экземпляров с учётом всех сущностей и связей

• Сформировать наборы предварительных отношений с учётом степени связи и класса принадлежности экземпляров сущности, и указанием предварительного ключа для каждого отношения и с использованием диаграмм ER-типа

• Добавить не ключевые атрибуты в отношения

• При необходимости скорректировать диаграммы ER-типа

3.Реализовать разработанную реляционную БД информационно-управляющей системы футбольного клуба «Челси» в среде СУБД Access 2003.

4.Разработать не менее 2-х отчётов и не менее 5-7 запросов к БД, с использование средств СУБД и языков QBE и SQL c обоснованием их использования в Организации.

Введение

База данных — это набор сведений, относящихся к определенной теме или задаче, такой как отслеживание заказов клиентов или сопровождение музыкальной коллекции. Если база данных хранится не на компьютере, или на компьютере хранятся только ее части, отслеживать сведения можно из целого ряда других источников, которые пользователь должен скоординировать и организовать самостоятельно.

Разработка баз данных при помощи программы Microsoft Access является быстрым и точным способом. Базы данных имеются везде, что позволяет говорить о том, что их применение значительно упрощает различные операции, имеющиеся в организациях.

При помощи Microsoft Access можно создавать таблицы , формы и другие объекты, составляющие базы данных. Особенностью является создание запросов при помощи запроса SQL.

Запросы используются для просмотра, изменения и анализа данных различными способами. Запросы также можно использовать в качестве источников записей для форм, отчетов и страниц доступа к данным.

Запрос SQL — это запрос, создаваемый при помощи различных операторов, например:Select,UpDate или DELETE. Примерами запросов SQL могут служить запросы на объединение, запросы к серверу, управляющие и подчиненные запросы.

В данной курсовой работе будет представлена База Данных, состоящая из таблиц, запросов, представленных на языке SQL и QBE.

1. Описание деятельности футбольного клуба «Челси»

информационный управляющий база access

Футбольный клуб «Челси» (Chelsea Football Club) был основан в 1905 году в Лондоне. Выступает данный клуб в Английской премьер-лиге (Чемпионат Англии). ФК Челси имеет прозвище среди болельщиков – Аристократы. Это прозвище произошло из-за богатого района Лондона. Тот самый район в котором живут самые обеспеченные граждане туманного Альбиона. Выступление ФК Челси в 20м веке считалось не очень ярким, и поэтому их считали середнячком в Англии. В 1955 году они в первый раз стали чемпионами Англии. В европейских кубках ФК Челси выступал редко и успех был не впечатляющий. Однако в 1971 году им удалось выиграть кубок кубков Европы после победы в кубке Англии, за год ранее. В конце 20го века аристократы выиграли ещё один кубок кубков, а после и Суперкубок Европы. Это был самый великий титул в истории клуба. Когда ФК Челси купил российский миллиардер, губернатор Чукотки Роман Абрамович, клуб приобрел множество звёздных игроков, таких как Петр Чех, Рикарду Карвалью, Клод Макелеле, Жереми и т.д. С такими игроками клуб стал одним из самых сильных в Европе. И в 2005 году выиграл свой второй чемпионский титул в Англии. За последнее время в клуб пришли не менее знаменитее игроки как Арьен Роббен, Михаэль Баллак, Андрей Шевченко, Дидье Дрогба. Эти игроки помогли завоевать третий титул чемпиона Англии. ФК Челси за последние два года выходил в полуфинал лиги чемпионов.

Стадион на котором играет Челси – «Стэмфорд Бридж» с вместимостью 42 142 человека, включая VIP-кресла. Президентом клуба является Брюс Бак. Аристократы имеют свой сайт в Интернете для болельщиков www.chelseafc.com .

Систему управления футбольным клубом «Челси» можно разбить на несколько подсистем:

- Работа с составом команды, как с основным, так и с резервным. В данном пункте рассматривается работа и с молодёжной командой. Эта подсистема является наиболее важной для победы в любом матче.

- Работа с персоналом, а именно с тренером команды, тренером вратаря, тренером молодёжной команды, докторами, специалистами по маркетингу, по стадиону, представитель среди болельщиков и т.д.

- Работа с болельщиками, как основная часть поддержки в моральном плане. Именно число болельщиков определяет популярность клуба в мире.

- Работа с финансами клуба определяет материальное положение. Здесь рассчитывается зарплата игроков, тренеров, докторов, менеджеров и т.д. Финансовое положение показывает возможность клуба к различным сделками, например, покупка игроков для усиления, модернизация стадиона и других зданий прилегающих к клубу.

- Работа на рекламном уровне. Здесь рассматривается договора со спонсорами, с телевидением, с Интернетом.

Зарплата любого члена клуба зависит от его положения в нём. Поэтому каждый человек имеет свой статус, который и определяет его зарплату и роль.

Качество игры также влияет на зарплате. Для этого и берут его данные по достижению, где указывается число матчей, голы, кубки. Параметры игрока такие, как рост, вес определяют его состояние в борьбе. По этим данным ставят игрока на матч с учётом данных соперника. Возраст игрока определяет его опыт и мастерство в игре.

Место на футбольном поле называется амплуа. Выбор игрока по амплуа очень важно для качества игры команды. В случае травмы игрока требуется замена. Но на кого заменить? Для этого главный тренер делает выбор среди имеющихся игроков по амплуа. Если же не хватает игроков, то тренер обращается к руководству о потребности покупки футболиста из другого клуба.

2.Разработка модели «сущность-связь» базы данных

Для разработки модели «Сущность –связь» требуется соблюдение следующих этапов проектирования:

1. Выделить сущности и связи между ними.

2. Построить диаграммы ER-типа.

3. Формирование набора предварительных отношений, с указанием их первичных ключей.

4. Добавление не ключевых атрибутов в отношения.

5. Приведение предварительных отношений к 3 усиленной нормальной форме.

Разработка модели «Сущность –связь» футбольного клуба «Челси»:

1-ый этап: Статус (Код, Вид статуса)

Игрок (Код, Фамилия, Имя, Амплуа, Возраст, …)

Достижение (Фамилия, Имя, Число матчей …)

Контракт (Номер контракта, Фамилия ...)

Персонал (Код, Фамилия, Имя)

2-ой этап: Выделим связи и определим класс принадлежности:

О 1:1 О

Игрок имеет Статус

О М:1 Н

Игрок имеет Достижения

О 1:1 О

Персонал имеет Статус

О 1:1 О

Игроку соответствует Контракт

О 1:1 О

Персоналу соответствует Контракт

По полученным данным строим диаграмму ER-типа:

Игрок

Статус

1 1

Игроку

Контракт

1 1

Персонал

Статус

1 1

Игрок

Достижения

М 1

Персоналу

Контракт

1 1

3-ий этап: Формирование набора предварительных отношений осуществляется по правилам:

Правило 1:Если степень бинарной связи 1:1 и КП обязательный, то формируется одно отношение. Первичным ключом может быть ключ любой сущности.

Правило 2:Если степень связи 1:1 и КП О-Н ,то под каждую из сущностей формируется по отношению с первичными ключами, являющиеся ключами соответствующих сущностей, далее к отношению, сущность которой имеет обязательный КП добавляется в качестве атрибута ключ сущности с необязательным КП.

Правило 3:Если степень связи 1:1 и класс принадлежности обеих сущностей необязателен, то необходимо использовать три отношения с первичными ключами, два отношения связанные соотношениями.

Правило 4:Если степень связи 1:М и класс принадлежности КП обязательный, то достаточно формировать два отношения по одному на каждую сущность.

Правило 5:Если степень связи 1:М и класс принадлежности М-связной сущности необязателен, то необходимо формирование 3х отношений, 2 отношения соответствующие связанные сущности, ключи которых являются первичными в данном отношении.

Правило 6:Если степень связи М:М и класс принадлежности сущности обязателен, то независим от класса принадлежности сущности.

По правилу 1: 1.Статус (Код, Вид статуса…..)

По правилу 5: 1.Статус (Код, Вид статуса……)

2.Игрок (Код, Фамилия ……)

3.Контракт (Номер контракта, Фамилия …..)

По правилу 1: 1.Достижения (Фамилия,…)

По правилу 2: 1.Персонал (Код, Фамилия ….)

2.Контракт (Номер контракта, Фамилия ….)

3. Разработка базы данных в среде СУБД Access 2003

3.1 Создание таблиц

При помощи программы Microsoft Access возможно создание таблиц в режиме конструктора, создание таблиц с помощью мастера и создание таблиц путём ввода данных.

В базе данных футбольного клуба «Челси» содержится 5 таблиц, созданных с помощью мастера таблиц.

Мастер таблиц позволяет быстро создавать таблицы уже из существующих данных, что значительно упрощает работу.

1. Таблица «Статус в команде»: содержит сведения о статусе всех членов команды: Фамилия, Имя, Статус.(Таблица 1.)

Ключом в данной таблице является поле Фамилия

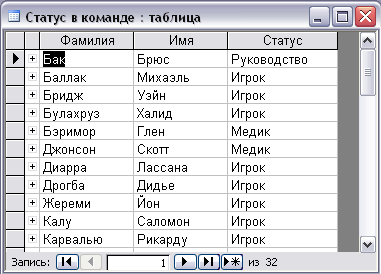

Таблица1.Фрагмент таблицы «Статус в команде»

2.Таблица «Личные данные»: содержит сведения о всех параметрах игроков, включая и фотографии. Личные данные включают в себя: Номер футболки, Фамилия, Имя, Амплуа, Возраст, Рост, Вес, Гражданство, Фото (Таблица 2)

Ключом в данной таблице является поле Номер футболки

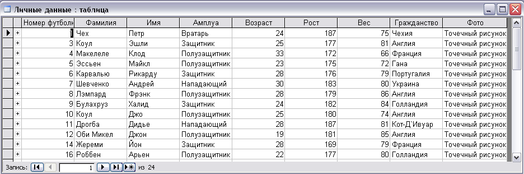

Таблица 2. Фрагмент таблицы «Личные Данные»

3.Таблица «Контракты»: содержит сведения о зарплате, сроке окончания контракта. Контракты: Фамилия, Имя, Амплуа, Срок контракта, Зарплата (Таблица 3)

Ключом является поле Фамилия

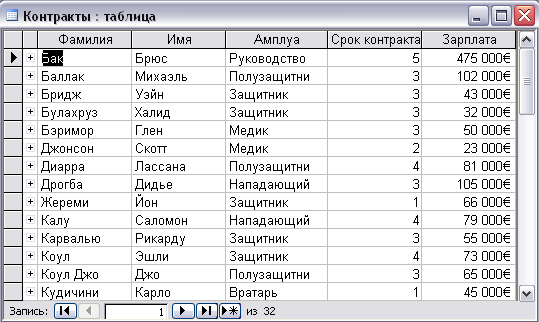

Таблица 3.Фрагмент таблицы «Контракты»

4.Таблица «Достижения»: содержит данные, показывающие число матчей, голы, выигранные кубки.(Таблица 4)

Ключом является поле Номер футболки.
