СОДЕРЖАНИЕ

Введение

1 Задание

2 Расчеты к программе

2.1 Определение изгибающего максимального момента

3 Листинг (код программы)

4 Результаты работы программы

Вывод

Список использованной литературы

Введение

Повышение уровня безопасности и производительности погрузо- разгрузочных работ, выполняемых с привлечением грузоподъемных машин в значительной степени определяется информативностью оператора о текущем состоянии основных агрегатов машины в реальном масштабе времени. Оценка несущей способности элементов подъемно-транспортных, строительных и дорожных машин, их расчет на прочность проводится методами физико-математического моделирования на ЭВМ.

Значимость, а также адаптированность к восприятию поступающей информации, в свою очередь, определяется программным обеспечением устройств, выполняющих контрольно-ограничительные функции в автоматическом режиме. Получаемый результат в виде протяженного списка цифр крайне сложен для восприятия человеком.

Технология представления информационных потоков с использованием графических возможностей персонального компьютера (цвета, анимации) создает уникальную возможность для мобилизации возможностей восприятия оператора.

1 Задание

1. По расчетной схеме, определить в каком сечении стержня действует максимальный изгибающий момент . Вывести формулу для определения его величины.

2. Из условия прочности при плоском поперечном изгибе:

где – осевой момент сопротивления сечения,

4.Вывести формулу зависимости характерного геометрического параметра сечения от действия на стенки нагрузки.

3. Составить программу, которая позволяла бы рассчитать требуемые по условию прочности размеры сечения стержня для действующих на него нагрузок.

2 Расчеты к программе

1. Определяем опорные реакции, если это необходимо (т.к. рассматриваем балку со свободного конца, определять не будем).

2.Определяем поперечную силу , по рисунку 1:

Строим эпюру , см. рисунок 2.

3. Определяем изгибающий момент , по рисунку 1:

где - распределенная нагрузка;

- длина балки;

- плечо;

4. Из условия прочности при плоском поперечном изгибе, получаем:

(1.1)

где - максимальный изгибающий момент (опасный).

Согласно справочным данным, для кольца, осевой момент сопротивления равен:

(1.2)

5. Приравняв формулы (1.1) и (1.2), получаем формулу для определения зависимости характерного геометрического параметра сечения (диаметра d), от действия на стенки нагрузки:

;

Формула является конечной формулой нахождения размера сечения для схемы.

3 Листинг (код программы)

КУРСОВАЯ РАБОТА Шафорост А.Н. 620761

// Обьявляем функцию

function evaluate(element){

// Читаем значения

var q=element.form.var_q.value;

var l=element.form.var_l.value;

var c=element.form.var_c.value;

var s=element.form.var_s.value;

// Проводим вычисления

element.form.var_M.value=(1/2)*q*l*l;

element.form.var_d.value=Math.pow(((16*q*l*l)/((3.14*s*10*10*10*10*10*10)*(1-c*c*c*c))),1/3);

return true;

}

РАБОТУ ВЫПОЛНИЛ:

СТУДЕНТ ГРУППЫ 620761

ТЕХНОЛОГИЧЕСКОГО ФАКУЛЬТЕТА КАФЕДРЫ ПТМиО

Шафорост А.Н.

ПОД РУКОВОДСТВОМ:

СЕМЕНОВ Ю.Е.

ОБЛАСТЬ ВВОДА:

Введите q:

Н/м

Введите l:

м

Введите c:

Введите [σ]:

МПа

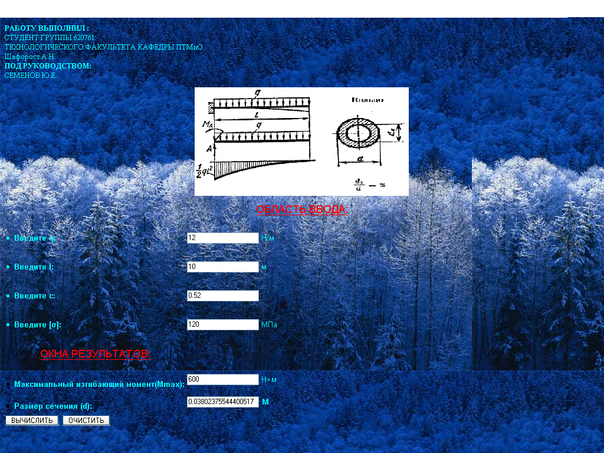

ОКНА РЕЗУЛЬТАТОВ:

Максимальный изгибающий момент(Mmax):

H×м

Размер сечения (d):

м
