Кафедра «Электронно-вычислительная аппаратура»

Курсовая работа по дисциплине

«Локальные вычислительные сети»

на тему:

«Проектирование ЛВС»

Москва 2007 г.

Аннотация

В данной курсовой работе требуется разработать схему локальной вычислительной сети в соответствии с ТЗ.

Содержание

1. Техническое задание

2. Проектирование ЛВС

3. Построение таблиц маршрутизации

3.1. Маршрутизатор R1

3.2. Маршрутизатор R2

3.3. Маршрутизатор R3

3.4. Маршрутизатор R4

3.5. Маршрутизатор R5

3.6. Рабочая станция 192.168.17.6

3.7. Рабочая станция 192.168.15.8

3.8. Рабочая станция 192.168.16.7

3.9. Рабочая станция 192.168.14.9

3.10. Рабочая станция 192.168.18.5

3.11. Рабочая станция 192.168.19.4

4. Сегментирование сети с помощью VLAN

5. Настройка VLAN на коммутаторе CISCO

Техническое задание

Спроектировать локально-вычислительную сеть, состоящую не менее чем из 4 маршрутизаторов и имеющую не менее 5 сетей 3 уровня. Спроектированную сеть необходимо изобразить графически для каждого из уровней (одна схема для сетевого, другая для канального). Составить таблицы маршрутизации для всех маршрутизаторов, а также для рабочей станции каждого сегмента сети. Иметь один маршрут по умолчанию. При проектировании сети использовать технологии Ethernet и VLAN.

2. Проектирование ЛВС

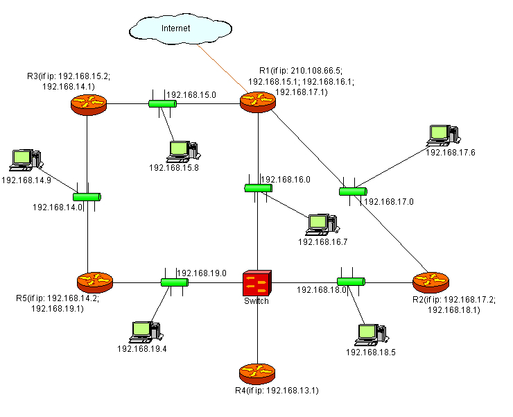

Спроектированная сеть на сетевом и канальном уровнях выглядит одинаково.

3. Построение таблиц маршрутизации

3.1 Маршрутизатор R1

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс	Метрика
0.0.0.0	0.0.0.0	/Internet/	210.108.66.5	-
192.168.16.0	255.255.255.0	192.168.16.1	192.168.16.1	0
192.168.17.0	255.255.255.0	192.168.17.1	192.168.17.1	0
192.168.18.0	255.255.255.0	192.168.17.2	192.168.17.1	1
192.168.14.0	255.255.255.0	192.168.15.2	192.168.15.1	1
192.168.18.0	255.255.255.0	192.168.13.1	192.168.16.1	1
192.168.19.0	255.255.255.0	192.168.15.2	192.168.15.1	2
192.168.19.0	255.255.255.0	192.168.13.1	192.168.16.1	1
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.15.0	255.255.255.0	192.168.15.1	192.168.15.1	0

3.2 Маршрутизатор R2

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс	Метрика
0.0.0.0	0.0.0.0	192.168.17.1	192.168.17.2	-
192.168.16.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.17.0	255.255.255.0	192.168.17.2	192.168.17.2	0
192.168.18.0	255.255.255.0	192.168.18.1	192.168.18.1	1
192.168.14.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.19.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.15.0	255.255.255.0	1.0.0.0	1.0.0.0	0

3.3 Маршрутизатор R3

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс	Метрика
0.0.0.0	0.0.0.0	192.168.15.1	192.168.15.2	-
192.168.14.0	255.255.255.0	192.168.14.1	192.168.14.1	0
192.168.17.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.18.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.16.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.19.0	255.255.255.0	192.168.14.2	192.168.14.1	1
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.15.0	255.255.255.0	192.168.15.2	192.168.15.2	0

3.4 Маршрутизатор R4

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс	Метрика
192.168.15.0	255.255.255.0	192.168.16.1	192.168.13.1	1
192.168.14.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.17.0	255.255.255.0	192.168.16.1	192.168.13.1	1
192.168.18.0	255.255.255.0	192.168.13.1	192.168.13.1	0
192.168.16.0	255.255.255.0	192.168.13.1	192.168.13.1	0
192.168.19.0	255.255.255.0	192.168.13.1	192.168.13.1	0
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0	0

3.5 Маршрутизатор R5

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс	Метрика
0.0.0.0	0.0.0.0	192.168.14.1	192.168.14.2	-
192.168.14.0	255.255.255.0	192.168.14.2	192.168.14.2	0
192.168.17.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.18.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.16.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.19.0	255.255.255.0	192.168.19.1	192.168.19.1	0
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0	0
192.168.15.0	255.255.255.0	192.168.14.1	192.168.14.2	1

3.6 Рабочая станция 192.168.17.6

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс
127.0.0.0	255.0.0.0	127.0.0.1	127.0.0.1
0.0.0.0	0.0.0.0	192.168.17.1	192.168.17.6
192.168.17.255	255.255.255.255	192.168.17.6	192.168.17.6
255.255.255.255	255.255.255.255	192.168.17.6	192.168.17.6
192.168.16.0	255.255.255.0	192.168.17.1	192.168.17.6
192.168.19.0	255.255.255.0	192.168.17.1	192.168.17.6
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0
192.168.15.0	255.255.255.0	192.168.17.1	192.168.17.6
192.168.14.0	255.255.255.0	192.168.17.1	192.168.17.6
192.168.17.0	255.255.255.0	192.168.17.6	192.168.17.6
192.168.18.0	255.255.255.0	192.168.17.2	192.168.17.6

3.7 Рабочая станция 192.168.15.8

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс
127.0.0.0	255.0.0.0	127.0.0.1	127.0.0.1
0.0.0.0	0.0.0.0	192.168.15.1	192.168.15.8
192.168.15.255	255.255.255.255	192.168.15.8	192.168.15.8
255.255.255.255	255.255.255.255	192.168.15.8	192.168.15.8
192.168.16.0	255.255.255.0	192.168.15.1	192.168.15.8
192.168.19.0	255.255.255.0	192.168.15.2	192.168.15.8
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0
192.168.15.0	255.255.255.0	192.168.15.8	192.168.15.8
192.168.14.0	255.255.255.0	192.168.15.2	192.168.15.8
192.168.17.0	255.255.255.0	192.168.15.1	192.168.15.8
192.168.18.0	255.255.255.0	192.168.15.1	192.168.15.8

3.8 Рабочая станция 192.168.16.7

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс
127.0.0.0	255.0.0.0	127.0.0.1	127.0.0.1
0.0.0.0	0.0.0.0	192.168.16.1	192.168.16.7
192.168.16.255	255.255.255.255	192.168.16.7	192.168.16.7
255.255.255.255	255.255.255.255	192.168.16.7	192.168.16.7
192.168.16.0	255.255.255.0	192.168.16.7	192.168.16.7
192.168.19.0	255.255.255.0	192.168.13.1	192.168.16.7
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0
192.168.15.0	255.255.255.0	192.168.16.1	192.168.16.7
192.168.14.0	255.255.255.0	192.168.13.1	192.168.16.7
192.168.17.0	255.255.255.0	192.168.16.1	192.168.16.7
192.168.18.0	255.255.255.0	192.168.13.1	192.168.16.7

3.9 Рабочая станция 192.168.14.9

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс
127.0.0.0	255.0.0.0	127.0.0.1	127.0.0.1
0.0.0.0	0.0.0.0	192.168.14.1	192.168.14.9
192.168.14.255	255.255.255.255	192.168.14.9	192.168.14.9
255.255.255.255	255.255.255.255	192.168.14.9	192.168.14.9
192.168.16.0	255.255.255.0	192.168.14.1	192.168.14.9
192.168.19.0	255.255.255.0	192.168.14.2	192.168.14.9
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0
192.168.15.0	255.255.255.0	192.168.14.1	192.168.14.9
192.168.14.0	255.255.255.0	192.168.14.9	192.168.14.9
192.168.17.0	255.255.255.0	192.168.14.1	192.168.14.9
192.168.18.0	255.255.255.0	192.168.14.1	192.168.14.9

3.10 Рабочая станция 192.168.18.5

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс
127.0.0.0	255.0.0.0	127.0.0.1	127.0.0.1
0.0.0.0	0.0.0.0	192.168.18.1	192.168.18.5
192.168.18.255	255.255.255.255	192.168.18.5	192.168.18.5
255.255.255.255	255.255.255.255	192.168.18.5	192.168.18.5
192.168.16.0	255.255.255.0	192.168.13.1	192.168.18.5
192.168.19.0	255.255.255.0	192.168.13.1	192.168.18.5
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0
192.168.15.0	255.255.255.0	192.168.18.1	192.168.18.5
192.168.14.0	255.255.255.0	192.168.18.1	192.168.18.5
192.168.17.0	255.255.255.0	192.168.18.1	192.168.18.5
192.168.18.0	255.255.255.0	192.168.18.5	192.168.18.5

3.11 Рабочая станция 192.168.19.4

Адрес сети назначения	Маска сети	Адрес шлюза	Интерфейс
127.0.0.0	255.0.0.0	127.0.0.1	127.0.0.1
0.0.0.0	0.0.0.0	192.168.19.1	192.168.19.4
192.168.19.255	255.255.255.255	192.168.19.4	192.168.19.4
255.255.255.255	255.255.255.255	192.168.19.4	192.168.19.4
192.168.16.0	255.255.255.0	192.168.13.1	192.168.19.4
192.168.19.0	255.255.255.0	192.168.19.4	192.168.19.4
192.168.13.0	255.255.255.0	1.0.0.0	1.0.0.0
192.168.15.0	255.255.255.0	192.168.19.1	192.168.19.4
192.168.14.0	255.255.255.0	192.168.19.1	192.168.19.4
192.168.17.0	255.255.255.0	192.168.19.1	192.168.19.4
192.168.18.0	255.255.255.0	192.168.13.1	192.168.19.4

4. Сегментирование сети с помощью VLAN

VLAN	Сегмент
vlan 1	192.168.19.0
vlan 2	192.168.16.0
vlan 3	192.168.18.0
