Структурное программирование процесс программирования на алгоритмическом языке с использованием определенных конструкций. При таком программировании: программа составляется на базе линейной, разветвленной или циклической алгоритмической структур и между этими структурами передача управления производится только вперед (сверху вниз в блок-схеме); использование команд безусловной передачи управления недопустимо.

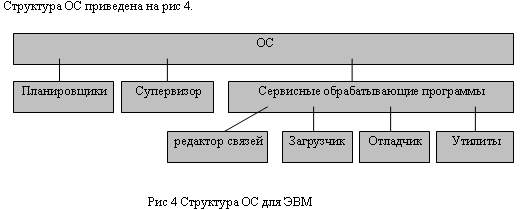

4.3 ОС и средства, расширяющие ее возможности

Планировщики программы, организующие распределение ресурсов ЭВМ и связь с пользователем. Супервизор обеспечивает организацию процессов обработки программ на ЭВМ. Сервисные обслуживающие программы позволяют рационально организовать процесс обработки программ (программных модулей). Модуль функционально и конструктивно законченная программа. Редактор связей программа, формирующая единый программный модуль из нескольких модулей. Загрузчик программа, обеспечивающая размещение программных модулей в основной памяти ЭВМ. Отладчик программа, позволяющая автоматизировать процесс отладки пользовательских программ. Утилиты программы, позволяющие выполнять различные сервисные функции: перезапись (копирование) программ и файлов, вывод на печать, сортировку и упорядочение файлов и др.

Для данной АЭИС выбирается ОС MS - DOS 5.0. Как правило, персональный компьютер IBM работает под управлением операционной системы MS - DOS фирмы Mircosoft, либо ее варианта PC - DOS.

Операционная система состоит из следующих частей.

Базовая система вводы-вывода (BIOS), находящаяся в постоянной памяти (ПЗУ) компьютера. Эта часть ОС является "встроенной" в ЭВМ. Ее назначение состоит в выполнении наиболее простых и универсальных услуг ОС, связанных с осуществлением ввода-вывода. Базовая система ввода-вывода содержит также тест функционирования компьютера, проверяющий работу памяти и устройств ЭВМ при включении его электропитания. Кроме того, базовая система ввода-вывода содержит программу вызова загрузчика операционной системы.

Загрузчик ОС очень короткая программа, находящаяся в первом секторе каждой дискеты с ОС MS - DOS. Функция этой программы заключается в считывании в память еще 2 модулей ОС, которые и завершают процесс загрузки DOS. На ЖМД загрузчик ОС состоит из 2 частей, то етсь жесткий диск может быть разбит на несколько разделов (логических дисков).

Дисковые файлы IO.SYS и MSDOS.SYS (они могут называться, например, IBMBIO.COM и IBMDOS.COM). Они загружаются в память загрузчиком ОС и остаются в памяти постоянно. Файл IO.SYS представляет собой дополнение к базовой системе ввода-вывода в ПЗУ. Файл MSDOS.SYS реализует основные высокоуровневые услуги DOS.

Командный процессор DOS обрабатывает команды, вводимые пользователем. Он находится в дисковом файле COMMAND.COM на диске, с которого загружается ОС. Некоторые команды процессор выполняет сам. Для выполнения остальных (внешних) команд пользователя процессор ищет на дисках программу с соответствующим именем, и, если находит ее, то загружает в память и передает ей управление. По окончании процесса программа удаляется из памяти и выводится приглашение DOS.

5. Экономическая эффективность системы

Расчет основных экономических показателей системы (для оптимального варианта системы, основанной на ЛВС).

Производится по методике, описанной в п 1.4. данного проекта.

Приводим расчеты показателей:

Стоимость основных технических средств (в $ США).

IBM 486 DX 2 - 2000 (2шт)

IBM 286 2200 (6 шт)

Модем внешний 1000 (2 шт)

Кабель 150

Принтер 2020 (8 шт)

Копировальная техника 300

МД 50

Система резервного

питания 260

___________________________________

Итого 7900

Курс НБУ 190000 крб. за 1 доллар США. Всего 1,5 млрд крб.

Стоимость вспомогательного оборулования (10% от стоимости основных ТС): 150 млн. крб.

Всего 1,65 млрд крб.

Имеем стоимость ПО: 2 млрд крб

Расчет показателя Сэ:

заработная плата 755, ФЗП (6% олт заработной платы) 45

755 - 45 = 710*190000 = 1, 35 млрд крб

амортизация основных фондов (12%) = 180 млн крб

электроэнергия (0,5%) = 7,5 млн крб

ремонт (3%) = 45 млн крб

прочие (1%) = 15 млн крб

_________________________________

Итого Сэ = 382,5 млн крб

Кз = 1 500 000 000 (1 - 0,12*5) = 600 000 000 крб

К2 = 1 500 000 000 крб

Кивс = 1 500 000 000 + 600 000 000 + 300 000 000 = 2 400 000 000 крб

крб

крб

Экономический эффект: 612 000 000 крб от одного АРМ

Z = 539 470 000 крб

Экономический эффект от внедрения АЭИС:

5 394 700 000 крб

Срок окупаемости: года

0,5 *12 = 8 месяцев

К = 0,12

Введение АЭИС целесообразно.

Срок окупаемости:

крб в месяц

затраты составляют 3 700 000 000 крб

450 000 000 * 8 месяцев 3 700 000 000 крб 8 месяцев срок окупаемости

Выводы

В данном курсовом проекте рассмотрены 3 системы: децентрализованная с каналом связи, децентрализованная с передачей курьером и ЛВС. В результате расчетов критериев эффективности (время ответа системы на запрос, достоверности информации) можно сделать вывод, что наиболее целесообразной является ЛВС (достоверность 10^-8; время ответа на запрос 11, 12 секунд).

Для оптимального варианта составлен ТП и рассчитаны показатели экономической эффективности:

• экономический эффект от внедрения АЭИС 5 394 700 000 крб;

• срок окупаемости 8 месяцев;

• коэффициент эффективности 0,2.

Введение АЭИС на базе ЛВС целесообразно.

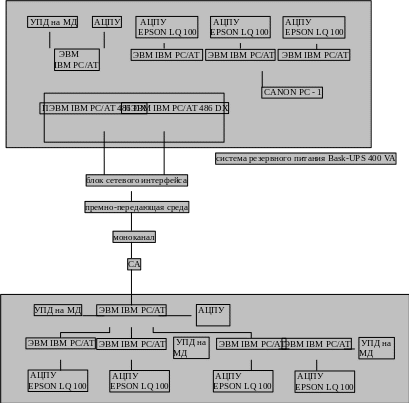

Для децентрализованной системы и ЛВС рассчитаны основные и периферийные ТС, приведены структурные схемы КТС.

Затраты на закупку ТС для внедрения системы на базе ЛВС составили около 2 млрд крб, на ПО 2 миллиарда крб.

Список литературы

1. Кривоногов Ю. А. "Справочник "Мини - и микро - ЭВМ" М. "Высшая школа", 1990

2. Ларионов "Вычислительные комплексы, системы и сети" М. "Финансы и статистика", 1987

3. Максименков "Основы проектирования ИВС и сетей ЭВМ" М. "Высшая школа", 1991

4. Персональные АИС и дисплейные комплексы" под ред. Четверикова В.Н. Выпуск 6. "Высшая школа", 1990

5. Пономарева К.В., Кузьмин Л.Г. "ИО АСУ" М. "Высшая школа", 1981

6. Самсонов В.С. "АСУ" М. "Высшая школа", 1991

7. Фигурнов В.Э. "IBM PC для пользователя" М. "Финансы и статистика", 1991

8. Шрайберг Я.Л., Гончаров М.В. "Справочное руководство по основам информатики и вычислительной техники" М. "Финансы и статистика", 1990

9. Якубайтис Э.А. "Информатика. Электроника. Сети" М. "Финансы и статистика", 1989
