ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

РОССИЙСКИЙ ХИМИКО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ

им. Д.И. Менделеева

Новомосковский институт (филиал)

Кафедра Вычислительной техники и информационных технологий

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОЙ РАБОТЕ ПО «СЕТЕВОЙ ТЕХНОЛОГИИ»

НА ТЕМУ: «Областной центр занятости (подразделения в 5 городах области)»

Новомосковск 2008 г.

РОССИЙСКИЙ ХИМИКО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ

имени Д.И.МЕНДЕЛЕЕВА

Новомосковский институт

Факультет кибернетики

Кафедра Вычислительной техники и информационных технологий

УТВЕРЖДАЮ

Зав. кафедрой

« » 2008г.

ЗАДАНИЕ

по курсовой работе

Студенту курса 4 группы АС-04-2

1. Тема работы: Проектирование вычислительной сети «Областной центр занятости (подразделения в 5 городах области)».

2.Срок сдачи студентом законченной работы _____________________

3.Исходные данные к работе:

4. Содержание расчетно-пояснительной записки (перечень подлежащих разработке вопросов): задание. Описание ПО, Функциональная схема работы ПО, Технология построения сети, Технология построения сети, Реализация разделяемых ресурсов, Выбор, установка и монтаж сетевого оборудования, Установка и настройка сетевого программного обеспечения, Спецификация оборудования, Подсчет затрат на реализацию проекта.

5. Перечень обязательного графического материала (с точным указанием обязательных чертежей Функциональная схема работы ПО (потоки информации, их объёмные и частотные характеристики), Логическая схема, Физическая схема.

6.Дата выдачи задания____________________________________________________

Руководитель ____________________________________________________________

подпись

Задание принял к исполнению ______________________________________________

подпись студента

Содержание

Введение 4

1. Задание 5

1.1 Профиль предприятия 5

1.2 Схема физического расположения зданий и план помещений с размерами 5

1.3. Количество будущих пользователей 6

2.Описание ПО 8

2.1 Деятельность и структура выбранной ПО и формулировка решаемых задач 8

2.2 Необходимость построения компьютерной сети 8

3.Технология построения сети 11

3.1. Обзор и анализ возможных технологий для решения поставленной задачи 11

3.2 Выбор и обоснование технологии и топологии построения сети 13

3.3 Коммутация логических сегментов сети 13

4. Реализация разделяемых ресурсов 15

4.1 Настройка клиентских машин 19

4.2 Установка Traffic Inspector 19

5. Этапы реализации проекта 23

5.1. Выбор, установка и монтаж сетевого оборудования 23

5.2.Установка и настройка сетевого программного обеспечения 24

5.3 Настройка TCP/IP в локальной сети 25

6. Подсчет затрат на реализацию проекта 26

6.1. Затрат сетевого аппаратного оборудования 26

6.2 Затрат Расходы на программное обеспечение 26

Заключение 27

Литература 28

Введение

Вычислительными сетями являются логическим результатом эволюции двух важнейших научно-технических отраслей современной цивилизации - компьютерной и телекоммуникационных технологий. С одной стороны, сети представляют собой частный случай распределенных вычислительных систем, в которых группа компьютеров согласованно выполняет набор взаимосвязанных задач, обмениваясь данными в автоматическом режиме. С другой стороны, компьютерные сети могут рассматриваться как средство передачи информации на большие расстояния, для чего в них применяются методы кодирования и мультипллексирования данных, получившие развитие в различных телекоммуникационных системах.

Вычислительные сети получили широкое распространение, как в малых, так и в крупных предприятиях, занимающихся самой различной деятельностью. Подключение компьютера к сети намного ускоряет и упрощает обмен информацией и ее передачу с одного компьютера на другой, осуществляя все это без непосредственной помощи человека.

2. Задание

1.1 Профиль предприятия

Данное задание состоит в том, чтобы построить областной центр занятости. Мое предприятие распределено в пяти городах, за которыми следят: Тула (главный отдел), Новомосковск, Ефрймов, Условая и Донской.

Главная задача для моей компании состоит в том, чтобы найти работу безработным в городах, где представлено компания, и не обязательно в родном городе. Например, поданный из Тулы может найти работу в Новомосковске и отправиться работать там без проблем, пока есть свободные места.

1. Схема физического расположения зданий и план помещений с размерами

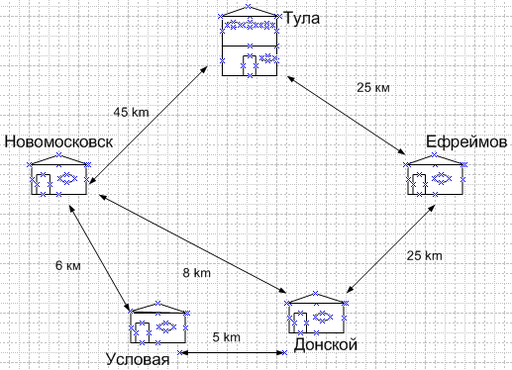

Рис 1. План расположения здания

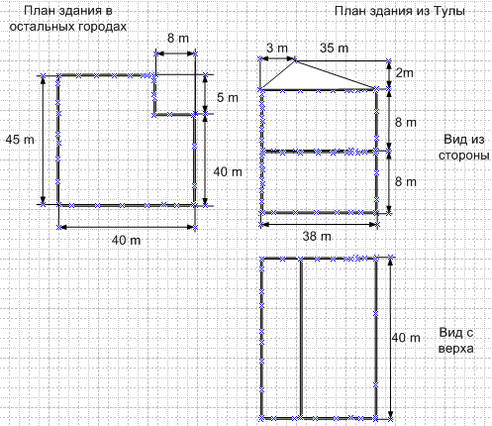

Рис 2. план помещений с размерами.

1.3. Количество будущих пользователей

Количество компьютеров, использованное в различных разделах предприятия представлено в следующей таблице:

Таблица 1: Тула

№ комнаты	Комната	Количество компьютеров
1 2 3 4 5 6 7 8 9	Кабинет директора Секретарь Кабинет зам. Директора Зал заседаний Бухгалтерия Канцелярия Комната отдыха Отдел статистики Прием	1 1 1 4 5 1 1 2 8

Всего: 24 компьютеров в Туле

Таблица 2: Новомосковск и Ефреймов

№ комнаты	Комната	Количество компьютеров
1 2 3 4 5 6	Кабинет директора Секретарь Зал заседаний Бухгалтерия Канцелярия Прием	1 1 3 3 2 5

Всего: 15 компьютеров в Новомосковске и Ефреймове

Таблица 3: Условая и Донской

№ комнаты	Комната	Количество компьютеров
1 2 3 4 5 6	Кабинет директора Секретарь Зал заседаний Бухгалтерия Канцелярия Прием	1 1 2 2 1 3

Всего: 10 компьютеров в Условой и Донском

Общее количество компьютеров: 74 компьютеров

2. Описание ПО

2.1 Деятельность и структура выбранной ПО и формулировка решаемых задач

Моё предприятие осуществляет следующие виды деятельности:

• Инвентаризации безработных и их квалификации.

• Предоставь работу безработным.

• Поддержка собственной Web-страницы предприятия.

• Проведение видеоконференций.

• Создание рекламы собственной фирмы в различных средствах массовой информации и в интернете.

2.2 Необходимость построения компьютерной сети

Одна из самых главных задач состоит в том, чтобы собирать информации, которые хранимы в базе данных. Эта база данных доступна всему персонала предприятия, и должна быть постоянно обновлена и защищенной от всех видов угроз. Причина, по которой есть необходимость построить локальную сеть. Отделы предприятия должны быть на связи постоянно. Таким образом, используя отчеты других отделов, будет зажиточнее вести хорошую политику в распределении труда.

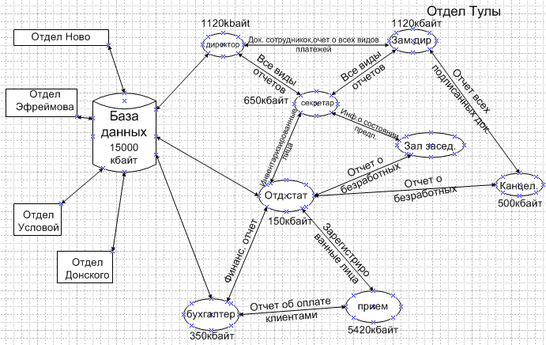

Функциональная схема работы ПО, Характер необходимого программного обеспечения.

Программное обеспечение генерирует файлы данных, которые будут передаваться по сети, поэтому знание типа ПО позволяет оценить объем данных, пересылаемых в сети между узлами. На всех рабочих станциях фирмы предполагается использовать операционную систему Microsoft Windows ХР service pack 2 ,Процессор :Intel Celeron 2,0 GHz, RAM 512 Mb, Видеоподсистем: 128 Mb,Монитор: LCD 17”. На выделенных серверах предполагается использовать операционную систему Windows NT 4.0.Процессор :Intel Pentium Celeron

( 2 GHz×2), Память: RAM 2Gb DDR 2.Видеоподсистем:256 Mb,Серверная часть, приложения управляющего БД. Учитывая при этом реальные потребности предприятия, предусмотреть следующие разделяемые ресурсы:

1. Файлы;

2. Печать (принт-сервера);

3. Факс;

4. Сервер БД;

5. Сервер приложений;

6. Электронная почта;

7. Средства доступа в Internet.

3.Технология построения сети

3.1. Обзор и анализ возможных технологий для решения поставленной задачи

Fast Ethernet – Технология базируется на том же протоколе доступа к среде передачи данных (CSMA/CD), устройства Fast Ethernet работают со скоростью, в 10 раз превышающей скорость Ethernet- 100 Мбит/с. Fast Ethernet обеспечивает достаточную пропускную способность для таких приложений как системы автоматизированного проектирования, графика, мультимедиа. Существует 3 несовместимых друг с другом подстандарта Fast Ethernet:

• 100Base-TX IEEE 802.3u — Развитие технологии 10BASE-T, используется топология звезда, задействован кабель витая пара категории-5, в котором фактически используются 2 пары проводников, максимальная скорость передачи данных 100 Мбит/с.

• 100Base - T4 100 MБит/с ethernet по кабелю категории-3. Задействованы все 4 пары. Сейчас практически не используется. Передача данных идёт в полудуплексном режиме.

• 100BASE T2 - Не используется. 100 Mбит/с ethernet через кабель категории-3. Используется только 2 пары. Поддерживается полнодуплексный режим передачи, когда сигналы распространяются в противоположных направления по каждой паре. Скорость передачи в одном направлении — 50 Mбит/с.

• 100BASE-FX — 100 Мбит/с ethernet с помощью оптоволоконного кабеля. Максимальная длина сегмента 400 метров в полудуплексном режиме (для гарантированного обнаружения коллизий) или 2 километра в полнодуплексном режиме по многомодовому оптическому волокну и до 32 километров по одномодовому.

Технология WI-FI - Wi-Fi - это современная беспроводная технология передачи данных по радио каналу. Рабочая частота Wi-Fi 2,4 ГГц. В качестве стандартов на данный момент приняты 802.11a, 802.11b и 802.11g со скоростями 54 Мбит/с, 11 Мбит/с и 54 Мбит/с соответственно. Wi-Fi имеют ряд преимуществ перед обычными кабельными сетями: Wi-Fi можно очень быстро развернуть, что очень удобно при проведении презентаций или в условиях работы вне офиса; пользователи мобильных устройств, при подключении к локальным беспроводным сетям, могут легко перемещаться в рамках действующих зон сети; скорости современных сетей довольно высоки (до 54 Мб/с), что позволяет их использовать для очень широкого спектра задач; с помощью дополнительного оборудования беспроводная сеть может быть успешно соединена с кабельными сетями; Wi-Fi может оказаться единственным выходом, если невозможна прокладка кабеля для обычной сети. Для организации сети на основе Wi-Fi необходима установка одной или нескольких базовых станций (это зависит от размера офиса), и установка в каждый компьютер сетевой карты с адаптером.
