У ATX питания напряжение все время подается на системную плату. Если нужно провести работы внутри корпуса, нужно обесточить компьютер. Блок питания с выключателем позволяет быстро и удобно обесточить системную плату.

Предпочтение следует, видимо отдавать выключателю, предоставляющему дополнительное удобство. Тогда дисплей подключать к отдельной розетке его стандартным кабелем. При подключении через корпус экономиться розетка, но нужен переходник, так что выигрыш сомнительный. А кроме дисплея питать вроде больше нечего.

Кстати, и в случае AT питания использование розетки нежелательно, так как кнопка питания компьютера одновременно включает и его и дисплей. Это ведет к обгоранию выключателя, так как 17'' CRT-дисплей потребляет приличный ток.

Функциональность корпуса

Легкость доступа внутрь

Снимающаяся боковая стенка (левая, если смотреть со стороны лица) обеспечивает легкий доступ к внутренним компонентам. У некоторых корпусов снимаются обе стороны (тогда для жесткости верхняя стенка обычно составляет одно целое с шасси). В традиционном же исполнении кожух является П-образным.

Для быстрого снятия (кожуха или стенки) вместо традиционных винтов применяют винты с головкой в насечках (барашек) или замки-защелки. Это позволяет обходиться вообще без отвертки.

В некоторых корпусах применяют также выезжающую раму, на которой размещается пластина с системной платой. Все вставленное в плату вынимать не надо, в том числе и карты. Однако необходимость отключения от платы проводков индикаторов, а также поворота корпуса (если он придвинут торцом к стенке) снижает привлекательность этого решения.

Тут не могу не рассказать как здорово эта проблема решена у PowerMac (не путать с "бытовым" iMac'ом, где корпус и дисплей составляют одно целое). Там правую стенку можно открыть как дверь секретера (то есть ось поворота составляет нижнее правое ребро). А вместе со стенкой поворачивается и системная плата, становясь доступной.

Дизайн кнопок управления

На лицевой стороне находятся как минимум 2 кнопки: включения (POWER) и перезагрузки (RESET, сброс). К их дизайну предъявляются определенные требования (например, совсем плохо, если все они одинаковые, например, круглые, одного диаметра и цвета и расположены близко друг от друга).

Кнопка выключения

Требования к кнопке включения:

должна выделяться цветом и размером от других

не должна выступать, лучше, когда она чуть утоплена (так она меньше повреждается и ее труднее случайно нажать)

Для питания типа AT лучшим выключателем является тумблер. Для питания типа ATX это в принципе невозможно, т.к. здесь измеряется также длительность нажатия (развитые BIOS программируются на аварийное выключение питания при нажатии более 4 секунд, когда основная кнопка не срабатывает)

Кнопка перезагрузки (Reset)

Э та кнопка должна быть мелкой и утопленной, чтобы затруднить непреднамеренное нажатие на нее. Наилучший вариант, когда она настолько маленькая, что нажимается только тонким предметом типа шариковой ручки.

Кнопка Sleep

Есть на некоторых ATX корпусах. Позволяет мгновенно послать компьютер в состояние сна (энергосберегающий режим), если надо сделать паузу в работы. Более дорогой альтернативой является использование клавиатуры с такой же кнопкой. Нельзя сказать, что эта кнопка жизненно важна :)

Расположение блока питания

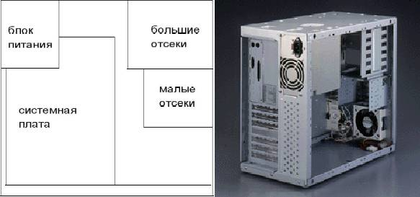

Блок питания в башне располагают обычно в верхней части корпуса, а ниже его располагается системная плата. В достаточно высоких корпусах блок питания располагается полностью над системной платой, так что их проекции на боковую стенку не пересекаются. Это обычное расположение, "без перекрытия".

Это особенно понятно, когда блок лежит на полке (еще бывает крепление просто на винтах к задней стенке).

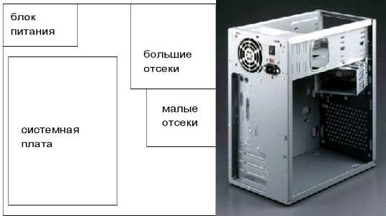

В более низких корпусах (39 см. и ниже) указанные проекции частично пересекаются, так как блок питания повернут на 90° относительно продольной оси. Поэтому такие корпуса несколько шире обычных - порядка 22 см. На системной плате под блоком питания находится гнездо процессора. Это создает следующие неудобства:

процессор закрыт блоком питания и поэтому для работы с процессором нужно сначала демонтировать блок питания (или вести работы вслепую)

блок питания загромождает место около процессора, ухудшая его обдув

появляется ограничение на высоту переходных плат для процессоров (сокетный вариант для слотового гнезда). Чтобы обойти это, компания ASUS выпускает специальные низкопрофильные переходные платы

О чевидно лучше высокие корпуса, "без перекрытия"

Размеры корпуса

Повторим, что для домашнего компьютера компактный корпус - не лучший вариант.

Высота корпуса должна быть не менее 42 см. Во-первых, это почти гарантирует, что блок питания располагается без перекрытия (см. выше). Но главное, что таким корпусом можно загородить от бокового света 17-дюймовый дисплей.

Легкая замена приводов

Речь идет о том, чтобы заменять (вынимать, вставлять) приводы, не снимая пластину с системной платой, а только сняв стенки (или даже одну стенку).

Все дело в правых (если смотреть с лицевой стороны корпуса) винтах крепления диска к раме отсеков, которые закрываются пластиной (винты слева всегда доступны).

Существуют корпуса, где указанная замена возможна. Там применяют следующие решения:

Короб малых отсеков делается снимающимся (выдвигается на салазках влево). При этом, если в коробе находится привод, вставляемый в отсек, то нужно также снимать и лицевую панель.

На пластине, несущей системную плату, делаются отверстия напротив винтов, так что отверткой и пинцетом можно исхитриться поработать с винтами.

Пластина, на которую крепится системная плата, смонтирована на раме, выдвигающейся назад на салазках. Тогда достаточно отодвинуть раму (отодвинув защелку) на 10-15 см., чтобы получить доступ к правым винтам приводов. Кабели приводов снимать не надо. Обычно не надо снимать и тонкие проводки светодиодов, так как у большинства ATX плат они находятся в нижнем ближнем углу платы.

Место для второго вентилятора и его размер: Во всех хороших современных корпусах предусматривается возможность установки дополнительного вентилятора (основным является встроенный в блок питания). Его используют для охлаждения таких "горячих" устройств как скоростной диск (7200 об/мин и выше), современная графическая 3D-карта, разогнанный процессор. Возможность установки означает наличие решетки в шасси и мест под винты.

Место для дополнительного вентилятора предусматривается или впереди, в нижней части, либо сзади, под блоком питания.

В первом случае поток насквозь проходит сквозь корпус, что является оптимальным для охлаждения. Эти модели распознаются по декоративным решеткам впереди (через которые засасывается воздух). Однако передний всос создает дополнительный шум.

Во втором случае поток воздуха не оптимален, но дополнительный вентилятор точно обдувает процессор. Кроме того, этот вариант более тихий.

Некоторые модели предусматривают оба типа установки дополнительных вентиляторов!

Далее, вентиляторов вентиляторы бывают большие (диаметром 80-90 мм), как в блоке питания, и малые (диаметром 50-60 мм). Соответственно места также рассчитаны на большой или малый вентилятор.

Интересно, что согласно грядущей спецификации PC'2001 (компьютер, не соответствующий этой спецификации, теряет сертификацию Windows Hardware Quality Laboratory, которая оценивает, годен ли компонент или PC целиком для работы под Windows. Коротко и ясно.) уровень шума, исходящий от корпуса, установлен на очень низкой отметке 37 дБ. Это много меньше, чем создают 2, а тем более 3 вентилятора. Так что в этой области нас ж дут перемены.

Щель для дискет: Некоторые корпуса имеют исполнение отсека для флоповода в виде щели. Это выглядит привлекательно, но дискету приходится буквально выщипывать из корпуса (заталкивается она тоже не всегда просто).

Эти же корпуса иногда имеют более глубокую лицевую панель, так что вынуть или вставить компакт диск также трудновато.

О кно для ИК-передатчика: Некоторые корпусы имеют отверстие и посадочное гнездо изнутри для монтажа "глаза" ИК-передатчика (на инфракрасных лучах), который используется обычно для беспроводной передачи на принтер. Такое окно есть лишь на небольшом числе корпусов.

Заметим, что альтернативой являются ИК-передатчики, монтируемые в малый отсек корпуса.

ATX расшифровывается как AT eXtension (расширение AT) и является спецификацией компании Intel на корпус и системную плату (спецификация имеет несколько выпусков).

Преимущества АТХ перед AT.

Расширение возможностей блока питания

Компоненты системной платы используют напряжение как 5 В, так и 3.3 В. В стандарте AT на плату подается только 5 В, а 3.3 В получается преобразователем напряжения на этой плате. В ATX напряжение 3.3 В вырабатывается самим блоком питания, так что необходимость в преобразователе на плате отпадает. Это освобождает место на плате и улучшает тепловой режим.

Для гибкого управления режимами "сна" с возможность "пробуждения" от клавиатуры, звонка на модем и других событий предусмотрена постоянная подача на системную плату напряжения. Если корпус выполнен согласно полной спецификации, то блок питания имеет на задней стороне корпуса отдельный выключатель, позволяющий обесточить системную плату.

Опционально возможно управление скоростью вентилятора, температурный контроль блока питания и контроль величины напряжения 3.3 вольта.

Направление воздушного потока

В корпусе AT вентилятор блока питания всегда выдувает поток (из задней части). В первоначальной спецификации ATX предусматривалось всасывание воздуха, для того, чтобы направлять поток на процессор. Это позволяет вообще отказаться от собственного кулера на процессоре, заменив его большим радиатором. Теперь нестрашно, если бесшумный кулер вдруг откажет, и процессор перегреется и выйдет из строя. Мне приходилось видеть это решение в десктопных корпусах от Compaq.

Это решение действительно удачное для десктопов. Для башен оказалось удобнее по-прежнему выдувать воздух, что улучшает теплообмен. Дело в том, что, во-первых, блок питания сам нагревает воздух, во-вторых, теплый воздух поднимается наверх. Далее сам блок питания удобно размещать над системной платой и даже на полочке. Так что он больше не обдувает системную плату. А для обдува процессора используется, как мы знаем, дополнительный вентилятор.

Разъемы портов вынесены на главную плату

Разъемы портов, выходящие на заднюю часть корпуса, расположены на самой главной плате. У плат формата AT они располагаются на кронштейнах, к которым ведут соединительные кабели. В результате улучшается вентиляция платы и упрощается монтаж.

По этому признаку легко отличить ATX от AT: сзади разъемы в корпусе башня расположены не горизонтальными рядами, а вертикальными (в Desktop - наоборот).

Уменьшение длины соединительных кабелей

IDE порты расположены на системной плате ближе к отсекам приводов, так что сокращается длина соединительных кабелей и улучшается вентиляция. Более того, облегчается доступ к процессору и модулям памяти. Между прочим, уменьшение длины кабелей важно для устойчивости работы, т.к. IDE интерфейс чувствителен к наводкам.

Далее, в отличие от AT, где системная плата крепится к корпусу пластиковыми ножками, в ATX используются винты, что добавляет надежности (впрочем, это в идеале - на практике системные платы и в АТХ-корпусах нередко крепятся при помощи пластиковых ножек).

BTX: подробности о новом форм-факторе

Разговоры о новом форм-факторе настольных компьютерных систем ведутся уже года полтора. Первая версия спецификации BTX (Balanced Technology Extended), которая, по замыслу ее разработчиков из корпорации Intel, должна прийти на смену устаревшей ATX (Advanced Technology Extended), была опубликована еще в сентябре 2003 года, а сейчас на сайте formfactors.org выложена версия 1.0а этой спецификации, датированная февралем 2004 года. Между тем, Intel начала поставки основных компонентов, позволяющих собирать системы форм-фактора BTX, только в середине ноября текущего года, а это прекрасный повод, чтобы разобраться, чего же стоит ждать от BTX.

Корпуса стандарта BTX (Balanced Technology Extended) рано или поздно вытеснят с рынка корпуса старого формата, ATX. Процесс этот, конечно, будет не простым, и затянется, скорее всего, не на один год, но в том, что рано или поздно новый формат все-таки вытеснит старый, сомневаться не приходится. В качестве примера можно вспомнить историю с внедрением нынешнего стандарта ATX - поначалу многих отпугивали цены, новизна, корпуса старого формата AT долго не желали сдавать позиций, одно время производились даже материнские платы, предусматривающие возможность питания как AT, так и ATX стандарта. Однако, так или иначе, сегодня корпуса ATX стоят, чуть ли не в каждом офисе и доме - преимущества стандарта над древним AT очевидны.
